Чи може додаткова мідь поліпшити материнську плату?

На ринку материнських плат дуже сильна конкуренція. Він залежить від кількох виробників чіпсетів, а саме AMD, Intel, Nvidia, SiS і VIA, і більшу частину ринку контролюють великі компанії, такі як Asus, ECS, Foxconn, Gigabyte і MSI. Інші гравці займають нішеві ринки або спеціалізуються в будь-яких особливих областях, але вони більше не є рушійною силою. Різниця між материнськими платами полягає в якості компонентів, наборі функцій, можливості розгону, ефективності енергоспоживання і підтримки, але вам як і раніше потрібно бути ентузіастом, щоб вигравати від додаткових можливостей.

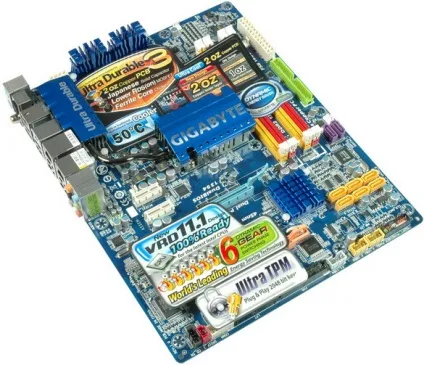

Gigabyte вирішила піти в цікавому напрямку, намагаючись поліпшити материнські плати для масового ринку. Новий підхід Ultra Durable 3 поєднує високоякісні компоненти і велика кількість міді, що знаходиться в шарах друкованої плати.

Натисніть на картинку для збільшення.

Виробникам материнських плат, якщо вони бажають досягти успіху на роздрібному ринку, доводиться оптимізувати свої продукти для максимальної продуктивності. Жорсткі специфікації і триваюча інтеграція ключових функцій (наприклад, перехід контролера пам'яті на процесор) залишають менше можливостей для тонкої настройки продуктивності. Іноді єдиним способом виділитися є більш потужні можливості розгону.

Менше споживання енергії!

У той же час виробники материнських плат, та й кінцеві користувачі стали приділяти більше уваги питанням енергоспоживання. Знаючі користувачі погодяться, що високопродуктивні продукти завжди вимагають більше енергії, щоб швидше справлятися з роботою, але тенденція сучасного ринку полягає в підвищенні ефективності енергоспоживання і, що більш важливо, в досягненні розумного балансу. Комп'ютер і комплектуючі повинні вимагати стільки енергії, скільки потрібно для досягнення належного рівня продуктивності, але ця кількість повинна бути мінімальною, особливо коли компоненти працюють в режимі бездіяльності. Важливо донести цю інформацію до не самих просунутих в техніці користувачів, оскільки багато як і раніше вважають, що комп'ютер завжди споживає однаково, незалежно від навантаження.

Динамічне управління енергоспоживанням

Щоб збільшити ефективність енергоспоживання, виробники материнських плат розриваються між забезпеченням максимально стабільного живлення і використанням мінімальної енергії при різних навантаженнях. Нагадаємо, що численні фази стабілізатора напруги покращують стабільність роботи при високих навантаженнях, але знижують ефективність енергоспоживання при низьких навантаженнях. З цією метою все більше число виробників материнських плат переходить на динамічне включення / вимикання фаз стабілізатора напруги, тобто включати додаткові фази при високих навантаженнях і вимикати їх, коли багато енергії не потрібно.

Назад до витоків?

Оскільки придумувати будь-які подальші поліпшення вельми проблематично, Gigabyte вирішила модифікувати материнську плату на самому базовому рівні. Компанія представила технологію під назвою Ultra Durable 3. Під нею Gigabyte має на увазі використання самих якісних компонентів, таких як твердотільні конденсатори, дроселі з феритовими сердечниками, а також польові транзистори (MOSFET) з низьким опором (вони використовуються для стабілізації напруги). Все це поєднується з великою кількістю міді на відповідних шарах друкованої плати для "землі" і внутрішніх ліній живлення. Цим кроком Gigabyte сподівається знизити температури стабілізаторів напруги, відводячи тепло через більшу кількість міді, а також знизивши опір мідних шарів, що, як вказує Gigabyte, теж допомагає зменшити температури. Отже, збільшуються пороги стабільності і можливості розгону. Ми вирішили протестувати материнську плату EP45-UD3P - звичайну модель для процесорів Core 2, орієнтовану на масовий ринок і забезпечену новою функцією Ultra Durable 3.

Ultra Durable 3: принцип роботи

Натисніть на картинку для збільшення.

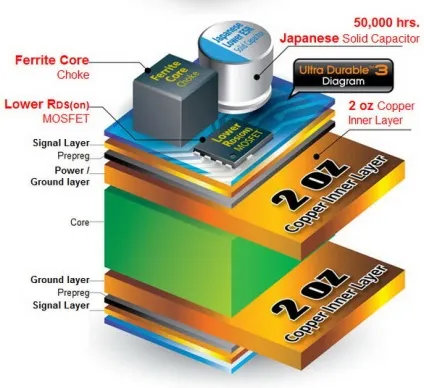

Gigabyte стверджує, що використовує дві унції міді замість однієї для кожного внутрішнього шару. Одна унція становить 28,35 грама, тобто материнська плата Ultra Durable 3 оснащена майже 57 додатковими грамами міді в двох внутрішніх шарах. Точна кількість міді не розкривається і, ймовірно, змінюється від однієї материнської плати до іншої.

Мідь - прекрасний провідник електрики, але вона також добре проводить тепло, тому мідь часто використовують для радіаторів. Більша поперечний переріз на шляху сигналу дає менший опір - це може знизити тепловиділення. Сторінка Gigabyte, присвячена Ultra Durable 3. говорить про зниження опору (імпедансу) в два рази, при цьому навіть згадується економія енергії через зниження електричного опору. Нижче ви знайдете результати наших тестів.

Крім того, велика кількість міді, розподілене майже по всій площі внутрішніх шарів, допомагає відводити тепло від гарячих ділянок материнської плати, таких як стабілізатори напруги або компоненти чіпсета. Як ми сподіваємося, це дасть відчутний вплив на робочі температури, хоча ми не дуже впевнені у впливі на електричні характеристики. В теорії все звучить чудово, зокрема, вражає підтримка пам'яті DDR2-1366 + і DDR3-2200 +, але саме високоякісні компоненти, як нам здається, грають вирішальну роль в досягненнях, якими пишається Gigabyte.

Як ми вже згадували, Ultra Durable 3 складається з багатьох чинників, а не тільки з збільшення кількості міді в шарах материнської плати. Gigabyte вважає не менш важливим збирати материнську плату на основі високоякісних компонентів, таких як польові транзистори (MOSFET) з низьким опором, твердотільні конденсатори японських виробників, дроселі з феритовими сердечниками замість залізних, а також масивні радіатори, які включають систему передачі тепла через теплові трубки. Під MOSFET ховаються канальні польові уніполярні МОП-транзистори (metal-oxide-semiconductor field-effect transistor), вони використовуються в ефективних стабілізаторах напруги. Залежно від навантаження, ці компоненти можуть сильно нагріватися, тому вони дійсно виграють як від прямого охолодження за допомогою радіаторів, так і непрямого, через збільшену кількість міді в шарах друкованої плати.

Gigabyte досить агресивно просуває потужні й гнучкі стабілізатори напруги на основі аж до 12 фаз, а також використовує розширені механізми енергозбереження, динамічно вимикаючи і вимикаючи фази, щоб дати максимальну ефективність енергоспоживання. Ця функція ховається під назвою Dynamic Energy Saver (DES). Функція добре допомагає в разі високопродуктивних процесорів, але перевага від неї обмежена, якщо ви встановили вже досить ефективний процесор.

Підхід поліпшення материнської плати на рівні компонентів, навіть без роботи над складнішими функціями, звучить вражаюче. Давайте подивимося, чи дає Ultra Durable 3 будь-яку різницю.

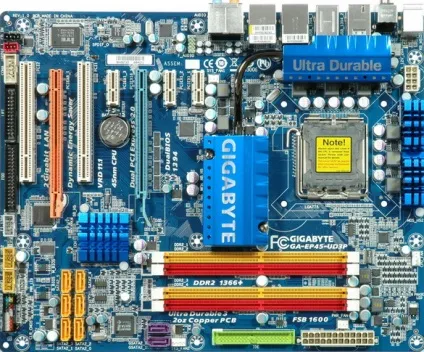

Gigabyte EP45-UD3P Ultra Durable 3

Версія материнської плати: 1.0, версія BIOS: F5

Натисніть на картинку для збільшення.

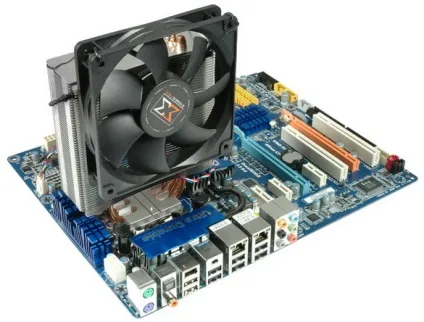

Для проведення тестів ми отримали материнську плату EP45-UD3P від ​​Gigabyte. Ми вирішили порівняти її з деякими іншими моделями на чіпсеті P45, що побували в нашій тестовій лабораторії, щоб проаналізувати роботу механізмів енергозбереження. Gigabyte заявляє, що технологія Ultra Durable 3 дає економію енергії разом зі зниженням робочої температури материнської плати. Давайте перевіримо, чи так це.

Gigabyte на даний момент пропонує дев'ять різних моделей материнських плат на P45, що використовують технологію Ultra Durable 3 для Socket LGA775. Ми не впевнені, наскільки має сенс випускати такий асортимент материнських плат, що відрізняються нюансами, але є моделі з підтримкою DDR2, DDR3, для ентузіастів, для масового ринку і навіть для "бюджетних" користувачів. Ultra Durable 3 теж використовується, принаймні, на одній материнській платі на X58 для процесорів Core i7 і Socket LGA-1366. За інформацією Gigabyte, товщина шарів "землі" і харчування зросла з 35 до 70 мкм через більшої кількості міді. Плата оснащена розумним числом компонентів стабілізації напруги: використовується шість польових транзисторів MOSFET, що дає шість фаз, але завдяки функції DES плата може вмикати / вимикати фази, в залежності від вимог процесора по енергоспоживанню.

Натисніть на картинку для збільшення.

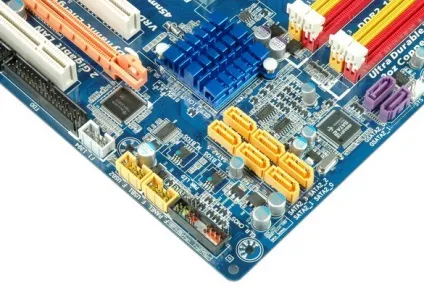

Звукова карта сумісна з HD-звуком і заснована на кодеку Realtek ALC889A з оптичним і коаксіальним цифровими виходами. Gigabyte забезпечує два додаткових порту SATA / 300, які дає додатковий контролер накопичувачів, також надає канал UltraATA / 133 для двох спадкових приводів. Нарешті, є навіть контролер дисковода, який дозволить не забути про старі добрі 3,5 "дискети.

Натисніть на картинку для збільшення.

Ми змогли виміряти меншу температуру друкованої плати, але поліпшення не така суттєва, як ми сподівалися отримати, судячи по завіреннях Gigabyte. Виробник стверджує, що материнські плати Ultra Durable 3 можуть знижувати температуру на 50 ° C, але ми це підтвердити не можемо. Щоб знайти відмінності між EP45-DS3R і нової EP45-UD3P, ми використовували розігнаний до 3,33 ГГц процесор Core 2 Extreme QX6850 з напругою 1,4 В. Оскільки у нас не було інфрачервоної камери, ми вирішили вимірювати температуру плати на нижньому боці материнської плати в області сокета CPU і стабілізаторів напруги. Ми використовували нижню сторону, оскільки на неї не впливає кулер і його повітряний потік.

Різниця в температурах між платою DS3R і UD3P з технологією Ultra Durable 3 склала 21 ° C під навантаженням, після 30-хвилинного прогону Prime95. Ми виявили, що найвища температура 90 ° C спостерігається у EP45-DS3R в області стабілізаторів напруги, а у EP45-UD3P максимум склав 69 ° C. Цілком очевидно, що різниця відчутна. Однак вона, як видно, пов'язана і з тим фактом, що у материнської плати Ultra Durable 3 є радіатори на елементах стабілізатора напруги, а у звичайній DS3R їх немає. Після видалення радіаторів максимальна температура збільшилася до 86 ° C, тобто материнська плата з технологією Ultra Durable 3 дає перевагу лише 4 ° C по охолодженню.

Натисніть на картинку для збільшення.

Натисніть на картинку для збільшення.

Енергоспоживання, ефективність DES

Енергоспоживання системи в режимі бездіяльності.

Незважаючи на заяви Gigabyte про можливу економію енергії, плата EP45-UD3P не показала ніякої різниці. Якби ми оцінювали педантично, то могли б написати про фактичне збільшення енергоспоживання на 2 Вт у материнської плати в порівнянні з EP45-DS3R і іншими моделями, у яких немає додаткової міді.

Енергоспоживання системи під навантаженням.

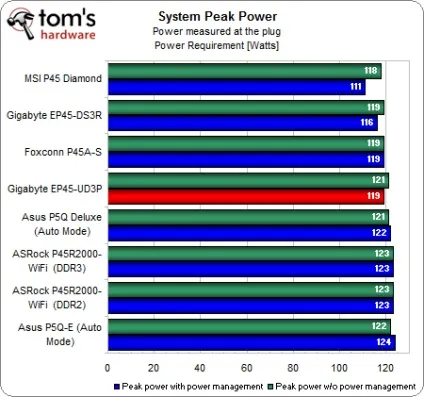

Все виглядає інакше, якщо ми подивимося на результати пікового енергоспоживання. В даному відношенні материнська плата UD3P добре показує себе, хоча вона не може обійти EP45-DS3R, все ще споживає менше енергії під навантаженням.

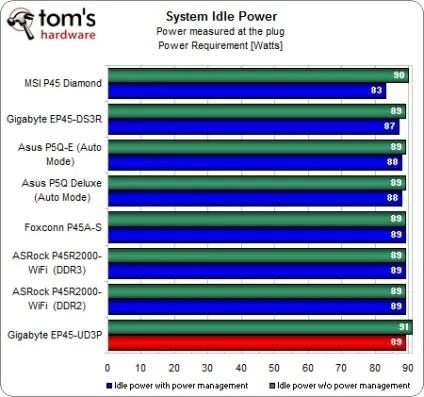

Зміна енергоспоживання системи в режимі бездіяльності.

В даному тесті ми порівняли енергоспоживання в режимі бездіяльності без технології енергозбереження Gigabyte DES в порівнянні з її роботою в автоматичному режимі. Ми також привели результати інших продуктів, де є схожі механізми енергозбереження. Результати показують дійсне зниження енергоспоживання після включення відповідної опції. Технологія Intel Enhanced SpeedStep, яка знижує тактову частоту і напругу в режимі бездіяльності, була у всіх випадках включена, оскільки вона є функцією процесора.

Зміна енергоспоживання системи під навантаженням.

Ми повторили тест енергоспоживання системи при піковому навантаженні на процесор і були здивовані: Gigabyte DES дає економію енергії всього 1,7% при роботі процесора під піковим навантаженням. Asus EPU6 навіть привела до невеликого збільшення енергоспоживання, і тільки MSI P45 Diamond з функцією динамічного відключення фаз DrMOS дала відчутну економію. Знову ж, функція Ultra Durable 3 не дала ніякої переваги.

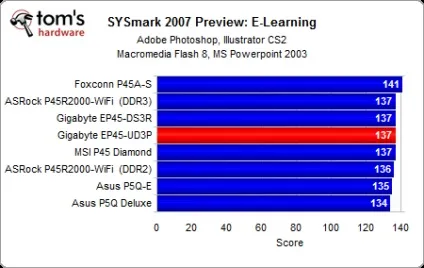

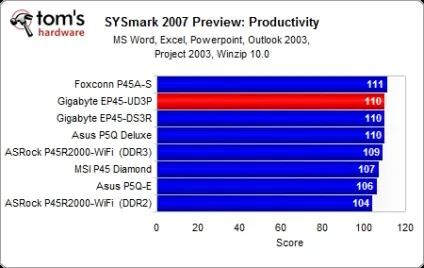

Продуктивність на ват

Середнє енергоспоживання, Вт.

Витрачена енергія, Вт-ч.

Ефективність: бали на ват.

Зниження напруги живлення пам'яті

Обговоривши ситуацію з Gigabyte, нам порекомендували протестувати конфігурацію з високошвидкісною пам'яттю DDR2, оскільки плата Ultra Durable 3 повинна нормально підтримувати пам'ять DDR2 на високих частотах, причому при меншій напрузі, ніж DS3R. Ми вирішили перевірити цей факт і взяли два DIMM Corsair XM2X1024-10000C5D, які ми запустили в режимі DDR2-1200 з затримками CL5-5-5-18.

Gigabyte стверджувала, що додавання міді в материнські плати Ultra Durable 3 дозволяє знизити напругу пам'яті на 0,2 В. Ми виставили FSB на 300 МГц і вибрали режим пам'яті DDR2-1200. Всі інші настройки напруги, за винятком пам'яті, залишалися штатними. Потім ми вирішили знайти мінімальне напруження пам'яті, яке забезпечить стабільну роботу тесту Prime95 на протязі, як мінімум, 30 хвилин.

Мінімальна стабільну напругу пам'яті в режимі DDR2-1200
