Usb-ide перехідник своїми руками

Робимо перехідник 44pin IDE HOST to SATA HD.

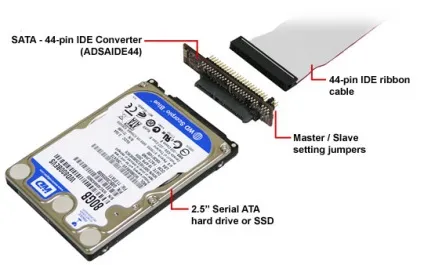

Мал. 1 Чого хотів користувач?

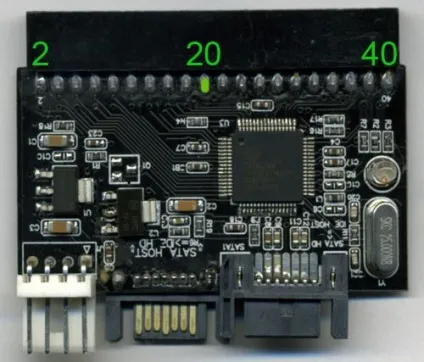

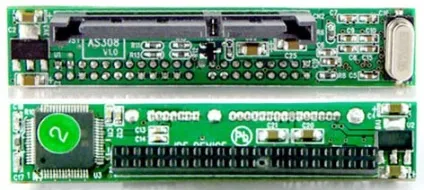

Мал. 2 А що у нас є в наявності?

В наявності є універсальний перехідник на мікросхемі яка, згідно. дозволяє підключати IDE HOST to SATA HD або SATA HOST to IDE HD (залежить від задіяного SATA роз'єму, докладніше в до нього).
На мікросхемі перехідники роблять всі кому не лінь, тому і називають їх кожен по своєму: RXD639, RXD-629, PATA2SATA2, AS308 і так далі. І так як у всіх використана одна і та ж мікросхема - їх то ж однакові.

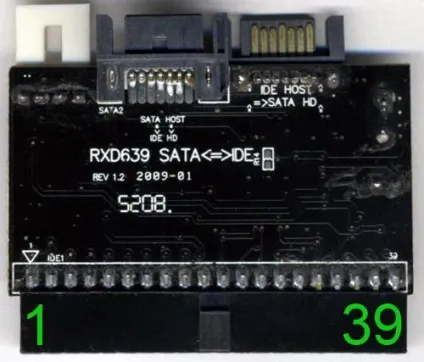

Мал. 3 А що заважає його використовувати як є?

Використовувати перехідник як є заважає те, що перехідники IDE HOST to SATA HD на 44pin не випускають (точніше, на момент написання даного матеріалу в інтернеті не вдалося жодного). І в наявності є тільки на 40pin (показаний на рис.2 і рис.3). На рис.1 показаний зворотний перехідник SATA HOST to 44pin IDE HD (підключати ноутбучний гвинт до стаціонарники) який нам не потрібен, але якщо б він нам і підійшов би по електричним параметрам, то габаритним не вліз на місце штатного ноутбучного гвинта.

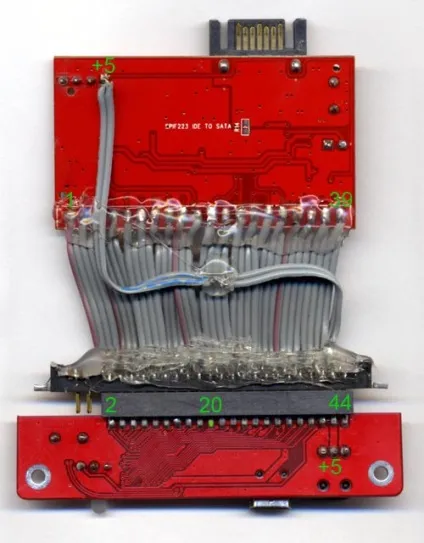

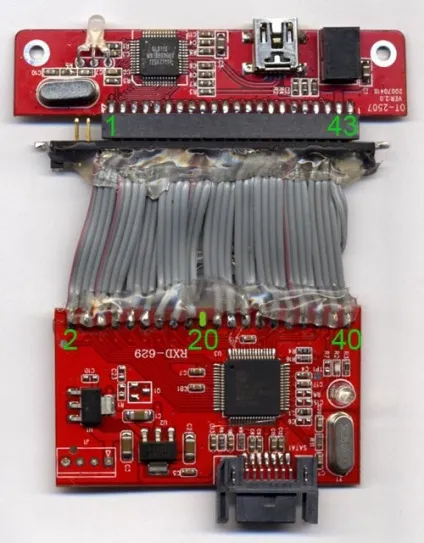

Мал. 4 Беремо паяльник і доробляємо!

Гаразд дивимося терморегулятори IDE40 і IDE44, іщім перехідника між ними. Помічаємо де на роз'ємі ключ у вигляді виступу і де ключ в вигляді не підключеного 20 Піна. Після вивчення приступаємо до складання.
Відрізаємо звичайними ножицями від дохлого ноутбучного гвинта коннектор (44 pin) і від відрізаного конектора отпаиваем по черзі кріпильні вушка (це дві планки по краях). Тобто нагріваємо їх паяльником і підсовує лезо безпечної бритви між платою і вушком, чекаємо коли охолоне, виймаємо лезо.
Після відпаювання обох вушок натискаємо на текстоліт і все 44 Піна коннектора відшаровуються від плати разом з доріжками. Паяльником прибираємо залишки відшарувалися доріжок з коннектора і загинаємо всі непарні Піни коннектора, при цьому всі парні залишаємо як були.

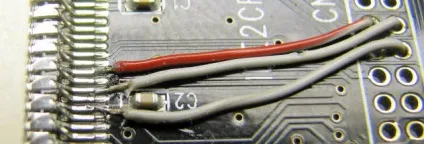

Від будь-якого IDE40 кабелю нарізаємо 8 відрізків проводу по 4 жилки і близько 5 см кожен. Далі залужівает відрізки з обох кінців і припаюємо через один все до непарних пінам коннектора (до загнутим). Гнемо пінцетом всі парні проводу і припаюємо до парних пінам коннектора. Перевіряємо візуально на КЗ і заливаємо термоклеем. Беремо тестер і продзвонювати всі кінці і на цілісність, і на замикання (на сусідні Піни).
Якщо замикань немає і все припаяно правильно, то відгинаємо всі парні кінці кабелю і згідно припаюємо їх до парних кінців перехідника. Потім перевертаємо перехідник і припаюємо всі непарні кінці. Припаюємо харчування +5 В. Візуально перевіряємо на КЗ і заливаємо термо клеєм.

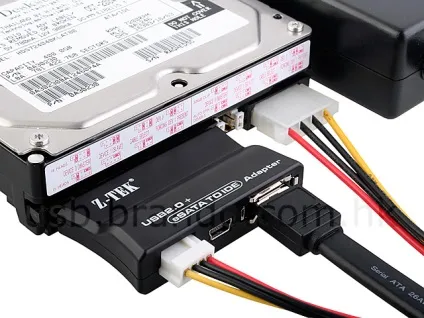

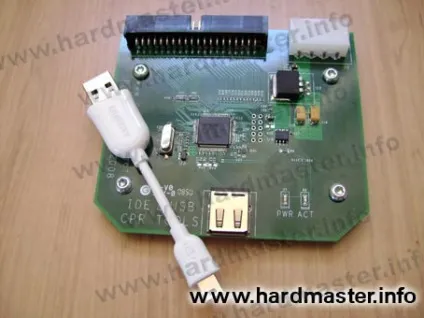

Для перевірки я взяв перехідник USB<->IDE44 і через нього перевірив систему USB<->IDE44 = IDE44<->SATA = SATAHDD. Для тих хто не знає як виглядає USB<->IDE44 перехідник уточню, на малюнку 4 він знаходиться у верхній частині.

Мал. 5 Вид з нижнього боку.

Ну а після всіх перевірок так і взагалі просто - купуємо eSATA комплект на задню планку комп'ютера, відпилюємо один з двох портів eSATA, укорочуємо провід до необхідної довжини. У магазині купуємо USB роз'єм A класу і заводимо на нього харчування + 5В і землю з перехідника для живлення зовнішнього гвинта (що б не позичати USB ноутбука).
Після акуратно пиляємо дірки в корпусі ноутбука, ставимо замість гвинта перехідник і термо клеєм вклеиваем два коннектора (харчування і eSATA) - все.

Ну і кошторис:
перехідник USB<->IDE44 = 10 $ (тільки для тесту - в ноутбук не ставиться).
Перехідник RXD-629 IDE<->SATA = 3 $.
Комплект eSATA = 3 $.

Тобто все експерименти ви робите на свій страх і ризик.
