урок 58

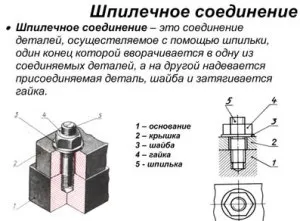

Лист 1-2. Шпилькове з'єднання - це з'єднання деталей, що здійснюється за допомогою шпильки, один кінець якої вворачивается в одну з деталей, що з'єднуються, а на інший надівається приєднується деталь, шайба і затягується гайка (див. Рис. 58.1).
Мал. 58.1 Рис. 58.2
Лист 3. Деталі шпилькових з'єднання: шпилька, гайка, шайба (див. Рис. 58.2).
Лист 4. Креслення шпилькових з'єднання і креслення з розмірами шпильки (див. Рис. 58.3).
Мал. 58.3 Рис. 58.4
Лист 5. Етапи побудови шпилькових з'єднання. Спочатку креслимо нижню деталь (див. Рис. 58.4).
Лист 6. Потім верхню деталь «Кришка» (див. Рис. 58.5).
Мал. 58.5 Рис. 58.6

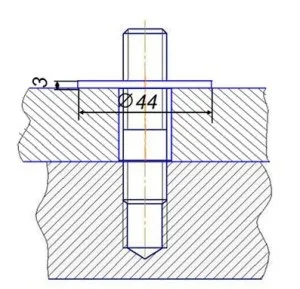

Лист 7. Потім шайбу (див. Рис. 58.6).
Лист 8. Потім гайку (див. Рис. 58.7). Витягуємо полички для позицій і розставляємо. Звертаємо увагу, що креслення ще не добудований. Немає виду зверху, він буде такий же, як і на кресленні болтового з'єднання. Учні самостійно його добудовують (див. Рис. 58.8).
Мал. 58.7 Рис. 58.8
Файл проекту уроку для інтерактивної дошки MIMIO Завантажити
