Урок №17. Нанесення на креслення розмірів, заповнення технічних вимог і основних написів

Як нанести на креслення розмір: радіальний, кутовий, лінійний розмір. Заповнення технічних вимог і основних написів на кресленнях в Компасі.

Для початку активізуйте панель Розміри в інструментах.

1.Создать діаметр 187,25. За допомогою команди "Лінійний розмір" вказуємо для його створення дві крайні точки. Після цього на панелі властивостей натискаємо на Текст для редагування значення розміру. Скопіюйте дані з малюнка, аж до значка діаметра і відхилення.

Далі потрібно задати розмірного напису.

(Щоб зачорнити стрілку на розмінною лінії вибирайте Сервіс-Параметри-Поточний Креслення-Стрілки-Зачернять стрілки розмірних ліній.)

2. Встановлюєте розмір 8. Тип розміру вертикальний, щоб він не розташувався паралельно фаске. А ось щодо центру розмір можна зрушувати від центру. Для цього потягніть маленький прямокутник.

Наносимо лінійний розмір.

3.Значение діаметрів 150 і 63.

4. Розмір встановлюємо 30 і 50. Проставляємо розмір 50, натискаємо у вікні редагування текстів Квалитет і вибираємо h12. Можна вибрати зі списку, можна написати вручну (всі необхідні значення відхилень пропишуться автоматом).

5. Встановлюємо розмір 39.3. Замість попередніх значень квалітету і відхилень впишіть 0,2 (ці видаліть).

8.Фаскі 2 на 45 о і 1 на 45 о. Надпишіть "45 градусів 2 фаски".

Розмір фаски теж вказуємо.

9. D36. Використовуючи команду "Лінійний з обривом", вкажіть на горизонтальну лінію, до якої буде перпендикулярно встановлений розмір.

Лінійний розмір вказується з обривом

10. Встановлюємо кут в 15 про. Вибирайте команду "Кутовий розмір", для створення розміру потрібні дві лінії, щоб розмір був побудований правильно.

У рядку "текст до" ставте Курсор-Вставити-Спецзнак-Проставлення розмірів-приблизно дорівнює. Розмірна запис - "на полиці, вправо"

11.Радіус 0,4 мм. Вибираємо вкладку Радіальний розмір, в ній вказуємо радіус, при цьому зазначаємо в Параметрах (на панелі властивостей): Стрілка зсередини. При розміщенні тексту пишемо На полиці, вправо. Тип пишемо Радіальний розмір не від центру кола.

Креслення по заданих розмірах.

Через введення тексту заповнюємо Технічні вимоги (ця команда знаходиться в панелі інструментів "Позначення"). Те ж саме можна зробити, виконавши послідовність Вставка-Технічні вимоги-Enter.

Після того, як текст введено (знак +/- розташовується там же, де і "градус", про це є в попередній статті з розповіддю про заповненні таблиці параметрів), виконавши наведені нижче дії: Файл-зберегти креслення. Після цього Файл-закрити-технічні вимоги.

Клацніть двічі по основній, щоб вказати найменування вироби і матеріал в спеціальних полях.

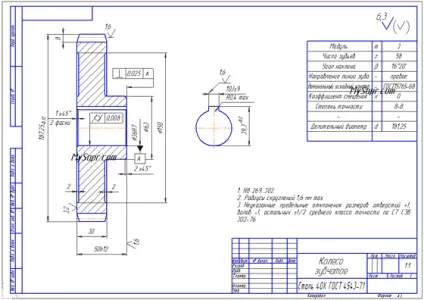

Ось такий креслення зубчастого колеса виходить в результаті:

урок №17

Виконано креслення і оформлений за всіма правилами, з технічними вимогами і основним написом.

Зауважимо, що для конструктора існує багато різних бібліотек Компас, які допоможуть автоматизувати створення креслень вала, зубчастого колеса, шестерні і т.д.
