Електрокотел своїми руками - схеми і креслення
Якісна система опалення в будинку або котеджі, які знаходяться далеко за межами міста, для власника вважається основним об'єктом, призначеним для ефективного життєзабезпечення в холодну пору року. Все це зрозуміло, тому що жити в споруді, яка не опалюється взимку, просто неможливо, особливо, якщо в сім'ї є діти. Тому варто обов'язково купити або зробити електрокотел своїми руками.
Причини для виконання котла своїми силами
Зараз ринок, який реалізує різноманітну техніку для опалення, пропонує досить широкий асортимент різноманітних котлів. Всі вони виробляються різними виробниками, тому проблем при виборі не виникає.
Присутні експлуатаційні якості такого обладнання знаходяться на висоті. Недолік полягає в вартості, тому ті, хто не може дозволити собі дане обладнання, приймає рішення зробити його самостійно. Відповідаючи на питання, наскільки складний цей процес, можна відзначити, що він відносно не простий, але незважаючи на це, людина, яка знайома зі зварювальними роботами, проблем з самостійним виготовленням обладнання не має, можна швидко і без проблем зробити електрокотел своїми руками.
Важливо! Виконання електрокотла своїми руками допоможе заощадити матеріальні засоби на відсутності необхідності придбання обладнання від серйозного виробника і на відмову від послуг фахівців.
Основні конструкційні елементи котлів
Перш ніж виготовити електрокотел своїми силами, варто ретельно ознайомитися з його основними складовими:
- ТЕН;
- Сам котел;
- Додаткове обладнання для вставки регуляторів і датчиків.
Серед них найбільше значення відводиться такого пристосування, як ТЕН. Саме він призначений для перетворення електричної стандартної енергії в якісну теплову. По суті, це спеціальний електронагрівач трубчастого виду. Що стосується котла, то його є можливість виготовити зі спеціальної труби, виконаної з високоякісного металу або якийсь інший ємності. Не менш важливо і різноманітні додаткові конструкційні елементи, за допомогою яких можна значно полегшити процес застосування котла.
Сучасні моделі такого обладнання реалізуються, як правило, вже повністю укомплектованими. Серед основних елементів можна відзначити:
- Розширювальний бак.
- Якісний фільтр.
- Циркуляційний насос.
- Клапан запобіжний.
Котли, які мають усі необхідні конструкційними елементами цілком можна зробити і самостійно, досить просто знати і дотримуватися кількох основних важливих моментів.
Принцип роботи котла
Якісний і функціональний котел в опалювальній системі працює за принципом дії, схожим з іншими котлами, але здійснюють свою роботу на іншому альтернативному паливі. Суть його дії полягає на тому, що ТЕН ефективно нагріває теплоносій, тобто воду, яка призначена для обігріву радіаторів. Як і в інших системах по опаленню, використовується спеціальний примусовий спосіб циркуляційних процесів, який здійснюється за допомогою встановленого насоса. Крім того, може бути задіяна природна циркуляція.
Важливо! Пильна увага потрібно приділити тому, що більшість професіоналів радять не встановлювати в систему особливий циркуляційний насос. Говорячи іншими словами, не можна застосовувати примусовий циркуляційний процес, якщо присутній електричний котел.
У подібній ситуації рекомендується отримати допомогу професіоналів, які процес опалення можуть виконати так, щоб все працювало виключно за звичайною природної циркуляції.
Основні варіанти сучасних електрокотлів
Важливо! З цієї причини рекомендується уникнути всіх непотрібних витрат, але всіма можливими методами домогтися використання всієї системи в цілому. Можна просто виконати невеликий за розміром стоїть окремо котел.

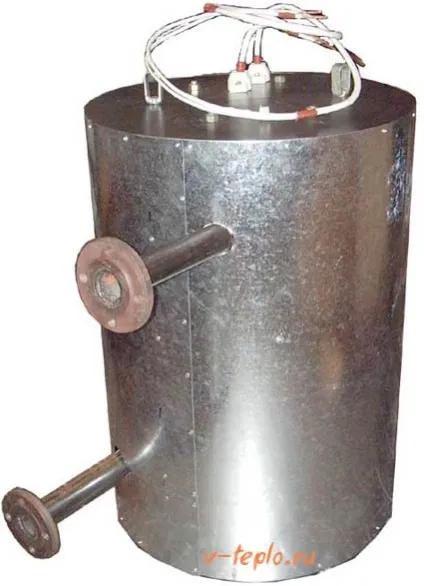

Устаткування такого плану можна зробити зі спеціальної, виконаної зі сталі труби. Тут, ніж котел менше за розмірами, ніж більш ефективно він буде здійснювати свою роботу. Немає необхідності нагрівати зайву воду і відповідно витрачати велику кількість кіловат енергії.
Для ефективного обігріву відносно невеликого за площею будинки з двох-трьох кімнат, досить взяти елемент труби, діаметр якої дорівнює 220 мм, а показники довжини повинні складати всього половину метра.
З двох сторін труба повинна бути герметично заварена спеціальними кришками зі сталі. При цьому в верхньому елементі необхідно зробити спеціальний отвір, яке буде призначене для приєднання відвідної труби. З цієї трубі буде здійснюватися пересування гарячої води до встановлених радіаторів. У нижньому елементі побудованого котла, з однією з його сторін проробляється точно такий самий отвір, потім туди буде приєднуватися труба, але вже з прохолодною водою.
Для подібної конструкції можна задіяти ТЕН, з параметрами потужності в 1 Квт. Він здійснює обігрів від стандартної мережі в 220 Вольт. Що стосується самого Тена, то його можна швидко інсталювати в розташовану знизу кришку нового котла або з однієї їх бічних сторін. Головне щоб це була сторона, яка перебуває на іншій стороні патрубка, в неї зазвичай надходить вже холодна вода.
Важливо! Електрокотел такого плану в змозі працювати цілодобово. Якщо провести установку в його конструкції додаткового автоматичного обладнання, можна буде цілком спокійно підтримувати необхідний температурний режим. До речі, він зазвичай виставляється за допомогою спеціального регулятора.
Установка регулятора обов'язкове, так як саме він в змозі ефективно захистити обладнання від перегріву. Крім того, моніторування автоматика надає оптимальну можливість економити матеріальні засоби на загальну кількість споживаної енергії.
Основні етапи робіт по створенню котла
Є певна послідовність робіт, яку рекомендується дотримуватися при виготовленні електрокотла:
- Створити схему спільної роботи системи. Тут може бути використана спеціальна одноконтурна схема по опаленню, в крайньому випадку двоконтурна.

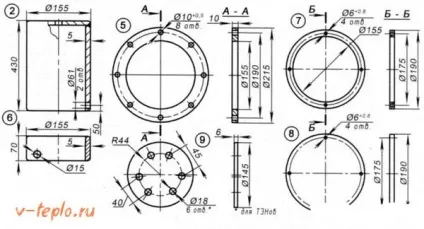

1 - труба виходу нагрітої води; 2 - резервуар; 3 - ТЕН; 4 - труба входу холодної води; 5 - верхній фланець з герметизуючої прокладкою; 6 - піддон; 7 - нижній фланець; 8 - кришка піддона; 9 - днище резервуара (підстава Тена); 10 - отвір для електропроводу; 11 - прокладка
Після цього можна переходити до технологічного процесу. За допомогою звичайного зварювального апарату приєднується невелика місткість до одного з кінців труби. Зі зворотного боку вбудовується електрод, який обов'язково повинен досягати дна. Після цього труба з двох сторін заварюється.
Важливо! Перед здійсненням зварювання рекомендується залити приблизно 0,7 літра води, тільки потім монтувати електрод.
Труба закріплюється в поверхні стіни з невеликим ухилом, після чого робиться заземлення. Після цього на корпус подається фаза. Наступним кроком буде включення звичайного напруги, рівного 220 Вт. Потужність даного пристрою буде регулюватися за допомогою манометра, які необхідно підключити через спеціальний триходовий кран.
Отриманий в результаті котел буде нагріватися до температури 120 градусів. При цьому рівень замкнутості системи повністю виключає утворення корозії у внутрішній частині труби. Це значно збільшує загальний час експлуатації приладу, більш того, можна не контролювати загальний склад рідини.
Монтаж виготовленого котла
Перед тим, як зробити установку котла, потрібно вибрати для нього максимально підходяще місце. Воно повинно дозволяти правильно і легко проводити наступні маніпуляції:
- Розведення необхідних труб системи опалення.
- Зручно здійснювати підключення.
- Контролювати процес роботи.
- Обслуговувати і проводити ремонтні роботи при необхідності.
Для досягнення такої мети, необхідно попередньо скласти детальну схему розміщення радіатора і розводки всіх труб, що належать до системи опалення. Крім того, дуже важливо підібрати оптимальний варіант для розташування виготовленого котла. Як правило, подібне обладнання має компактні розміри, тому їх можна поставити на першому поверсі житлового будинку, багато виробляють установку в підвалі.
Фахівці рекомендують ТеНові котли кріпити на стіні за допомогою застосування спеціальних дюбелів. Якщо мова йде про електродних котлах, їх потрібно встановлювати на трубах опалювальної системи, також можна зробити їх закріплення до стіни за допомогою застосування хомутів. Індукційні котли через їх велику вагу рекомендується монтувати на підлозі, строго у вертикальному положенні.
Процес підключення виконаного своїми руками електрокотла проводиться строго до окремого автомату, який розташований в електричному щитку і до захисного заземлення та. Щиток повинен бути розрахований на найвищі показники потужності котла, а перевірку якості заземлюючого контуру бажано довірити фахівцеві.
Провести якісний електрокотел своїми руками і заощадити матеріальні засоби досить просто. Все що потрібно, просто підійти максимально відповідально до процесу його складання. Якість проведених робіт дуже важливо, так як процес роботи котла заснований на циркуляції води, яка при наявності проблем може призвести до протікання. Це автоматично призведе до серйозних витрат матеріальних засобів. Відповідальний підхід до виконання електричного котла призведе до того, що працювати він буде максимально довго і ефективно.
