Універсальний проект електропроводки для будинку, офісу і квартири

Електромонтаж - одне рішення для дому, офісу та квартири

Пристрій електропроводки в заміському будинку, офісі або міській квартирі - справа дуже відповідальна, що вимагає професійного підходу. Неправильно приєднаний провід здатний викликати пошкодження обладнання, а погано затягнутий контакт може стати причиною пожежі. Саме тому все технічне оснащення квартири, котеджу або офісу починається з електромонтажних робіт.

проект електромонтажу

Спочатку необхідно скласти проект електромонтажу, складність якого буде визначатися розмірами приміщень і планованої навантаженням на мережі.
Для кожного приміщення до проведення електротехнічних робіт необхідно скласти план в масштабі з розташуванням меблів та електроприладів.

Електромонтажні роботи в житловому приміщенні або офісі потрібно почати з прокладки кабелів. Далі слід виконати розпаювання комутаційних коробок, встановити в гніздах в стіні установчі коробки під розетки та вимикачі. Останнім етапом є введення силового кабелю в щиток і установка автоматичних вимикачів і пристроїв захисного відключення. Після виконання оздоблювальних робіт, в найостаннішу чергу, починається чистове встановлення та підключення до електричного кабелю розеток, вимикачів і світильників.

Прокладка відкритої електропроводки

Монтаж проводки в офісі або квартирі можна виконати як прихованим, так і відкритим способом.

Прокладка відкритої електропроводки виконується по поверхні стін в пластикових кабельних каналах, в які монтуються розетки. Цей варіант прокладки дуже зручний, так як гарантує легкий і швидкий доступ до проводів в разі потреби. Найчастіше використовується в офісних приміщеннях вільного планування, коли необхідно підвести електроживлення різної конфігурації до робочих місць і забезпечити швидке і зручне підключення оргтехніки, що розташовується уздовж стін. У житловому приміщенні відкрита прокладка виглядає не зовсім естетично, тому використовується набагато рідше.

Компанія ДКС - одна з небагатьох компаній на українському електротехнічному ринку, хто пропонує комплексний підхід до реалізації проекту електропостачання будинку та об'єктів комерційного типу. Готові рішення від ДКС органічно вписуються в будь-який інтер'єр. Вони включають в себе системи пластикових і металевих труб, пластикових і алюмінієвих кабель-каналів, електроустановочні вироби та багато іншого.

В арсеналі компанії ДКС є ціла система кабельних каналів для прихованої проводки "In-linerFront". Кабельні короби даної серії виконані з сучасного дизайну, оснащені м'якими ущільнювачами, що забезпечують щільне прилягання до стіни і роздільниками, що створюють відсіки для зручної прокладки проводки. Кріплення каналів має забезпечувати їх щільне прилягання до стіни. При прокладанні даної кабельної системи використовуються накладні коробки, в які монтуються різні розетки і вимикачі.

Прихований спосіб монтажу електропроводки

Найбільш популярний як в квартирах, так і в приміщеннях офісного типу прихований спосіб монтажу електропроводки. Він найбільш безпечний в порівнянні з відкритою проводкою. Даний тип монтажу дозволяє захистити провідники і робить можливим прокладку провідників по найкоротшій відстані. Крім того, він значно покращує дизайн приміщення і сприяє охолодженню проводів.

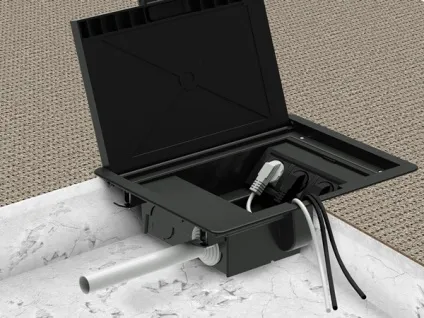

Прихована електропроводка в стягуванні підлоги

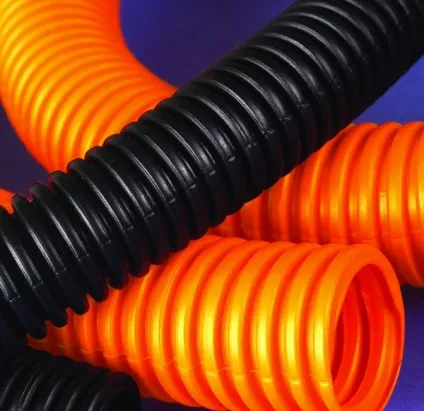

Монтаж прихованої електропроводки в стягуванні підлоги здійснюється в замонолічених гофрованих трубах з ПНД серії "Octopus" виробництва ДКС.

Труби серії "Octopus" відрізняються підвищеною гнучкістю і легкістю. Вони дозволяють ефективно запобігти загорянню, яке може виникнути внаслідок короткого замикання в проводці, а при їх монтажі практично не потрібні додаткові комплектуючі, що істотно скорочує час робіт при укладанні кабелю. Після заливки і повного висихання бетонної стяжки, кабелі та проводи простягаються всередині труби. Для максимальної зручності кожну розеткову групу укладають в окрему трубу. Гофровані пластикові труби для прокладки електромереж також зручно використовувати в приміщеннях з підвищеною вологістю, наприклад, у ванній кімнаті або в туалеті, так як вони забезпечують надійну ізоляцію, а також виключають можливість ураження електричним струмом у разі пошкодження основної ізоляції кабелю.

Прихована прокладка проводки за стелею

Прокладання електропроводки і розведення до всіляких світильників за підвісною стелею, рекомендуються виконувати з протяжкою в гофровану трубу з ПВХ, за допомогою якої можна вберегти проводку від загоряння, можливого внаслідок короткого замикання. В асортименті труб ДКС серії "Octopus" також широко представлені не поширюють горіння і вологостійкі труби з ПВХ.

Після прокладки кабельної лінії під стелею, спуск кабелів по стінах можна виконати за допомогою кабельних каналів ДКС. Між кабельною лінією і підключається об'єктом встановлюються распаячние коробки для розгалуження силового кабелю. Вбудовувані в кабель-канал електричні розетки і вимикачі, швидко і досить легко монтуються. Монтаж з'єднань силового кабелю проводиться або за допомогою клем, а для великих перетинів передбачені спеціальні сполучні муфти.

Розетки встановлюються всередину короба. Використання коробів допоможе реорганізовувати простір, збільшити або зменшити кількість розеток при необхідності, а також відмовитися від трудомісткого і дуже пильного процесу штробления стін.

Рішення, які присутні в системі "In-liner Front", при необхідності дозволяють розділити силову і сигнальну кабельні лінії в одному коробі. Це забезпечується за допомогою короба з вбудованим роздільником, або короба з можливістю установки роздільник.

Монтаж мереж в стінах

Прихований монтаж мереж також можна виконувати в стінах з гіпсокартону, за яким можна повністю сховати електропроводку. Для цього застосовуються стійкі до горіння труби ДКС і короба.

Для розгалуження проводів електричної мережі використовуються відгалужувальні коробки з кабельними вводами, в яких здійснюється з'єднання і відгалуження жил проводів. Саме від них відбувається прокладка кабелю в гофровану трубу строго вертикально в напрямку розташування всіх вимикачів, розеток і світильників, які є в приміщенні. Всі з'єднання і відгалуження кабелю повинні проводитись за допомогою кабельних наконечників.

В асортимент відгалужувальних коробок ДКС входять пристрої, що виконують безліч завдань, починаючи від економії електроматеріалів і закінчуючи декоративними функціями. Проте найголовнішою функцією, яку виконує будь-яка відгалужувальна коробка виробництва ДКС, є надійний захист з'єднань кабелів від пилу, вологи і механічних пошкоджень, щоб уникнути погіршення якості контактів і виникнення короткого замикання.

установка вимикачів

У довгому коридорі по його кінцях або біля входу в близько розташованих кімнати або кабінети можна поставити блок з декількох вимикачів серії "Brava" для управління світлом в окремих приміщеннях з одного місця. Вимикачі рекомендується монтувати на стіні на висоті близько 90-100 см в спеціальних коробках.

У цій статті були розглянуті варіанти найбільш оптимальних способів прокладки електромереж в квартирі, заміському будинку або офісі з урахуванням можливих перестановок меблів в майбутньому і змін обстановки як в окремо взятому приміщенні, так і в усьому будинку-квартирі-офісі в цілому. Ми зробили акцент на те, що монтаж кабелю краще виконувати в гофрованих трубах і кабельних каналах. Таким способом можна не тільки підвищити пожежну безпеку приміщень, але і цвях вбити, не побоюючись пошкодити проводку.

Продукція, описана в статті, представлена ​​на сайті ДКС.Розніца.
