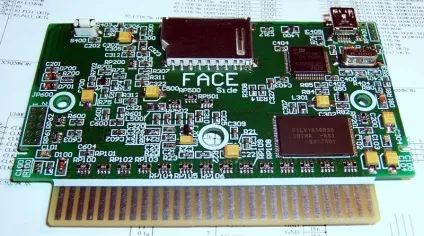

Універсальний картридж для dendy

Прихований текст

Ціна питання 4700 руб.
На мій погляд, дорого. Одноігровкі зараз в середньому коштують по 100 р, таким чином, на ці гроші можна купити 47 картриджів. Звичайно, все в одному і відразу не відходячи від інтернету - це зручно, тому для фанатів і гурманів, які люблять вибрати не просто гру, а ще й версію цієї гри, напевно виправдано.

Прихований текст

Це універсальна плата під кілька маперов для Нінтендо. При наявності програматора виходить дешевий варіант, береш заливаєш ігруху і конфігуріруешь один з 4-х маперов.

Непогано було б розробити таку хустці для Dendy.
Якщо прикинути ціну, то думаю руб 200-300 печатка і руб. 200 все інше, разом близько 500 р.
Вся проблема в кількості, друк обійдеться дорого, якщо виготовити кілька штук. Я тут бачив на форумі роблять конструктори для 8-ми бітних комп'ютерів, якби хто з виробників взявся б за виготовлення такої плати.

Інший варіант, знайти картридж на рассипуху з яким-небудь поширеним Мапер MMC1 або MMC3, витягнути RОМ, поставити панель і встановити перепрограммируемую ROM, а Мапер вже адаптувати вручну МГТФом, якщо буде необхідність.
Проблема знайти такий картридж, зараз вони всі йдуть з краплями, без корпусних мікросхем.

Повідомлення від research

я б починав ні з риби, а з даташітов на картридж. дізнатися необхідну тактову, чи потрібен пріобразователь рівня в 5В і т.п. І Вибрати базу (Кортекс і атмегі є скрізь).

Даташіта в цьому розділі наводилися, по-моєму тема "Збірка Денді". Серйозний картридж робити сенсу, напевно, немає. Як я вже говорив він буде дорожче, та й часу багато витратиш, є вже готові. А ось простенький картридж для одноігровок під кілька конфігуруються маперов можна зробити легко і за невелику суму.

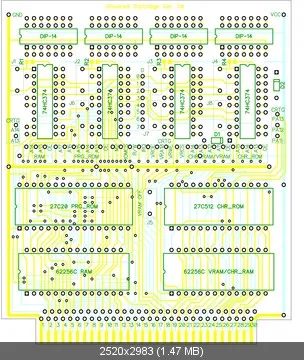

Там потрібно всього кілька мікросхем, ROM, RAM, регістр і дрібна логіка - це для самих ходових маперов MCC1-MCC5. В інтернеті про це є інформація, навіть в тій посиланням по картриджу для Нінтендо є pdf з описом, там наведені мікросхеми.
Харчування береться з приставки 5В, більше там нічого не потрібно. Картридж відносно простий, проблема вся в Мапер їх багато навіть фірмових більше 10-ка, але ходових всього 3-5 штук, ось їх і доцільно зробити за допомогою конфігуруються джамперів. Якщо подивитися конструкцію деяких картриджів то можна побачити, що плати у багатьох універсальні під кілька маперов і вони також конфигурируются перемичками в залежності від того, що залито в ROM - це виправдано, на одній печатці можна випускати ігри з різними Мапер. У нашому випадку це дає можливість перепрограмувати ROM і джамперами переключити Мапер з одного на інший. Можна використовувати АТФ для збільшення кількості маперов, туди можна вписати купу дрібної логіки, а Мапер конфігурувати позиційно 1, 2, 3 і т.п. на вході АТФ, можна навіть в двійковому коді. Собівартість такого картриджа буде близько 500 руб.

Повідомлення від research

можна і на двосторонньому текстоліті барвником фломастером намалювати, або ЛУТ

Дірки свердлити проблема, треба адже досить точно все зробити, для цього потрібно хоча б верстат свердлильний мати, та й малювати теж потрібно точно.
Простіше за 200-300 рублів купити макетке зі здвоєними майданчиками, щоб дроти до контактів мікросхем легше і надійніше через отвір розпаювати.

Повідомлення від Competent

Дик в тому то й справа, що за вказаною УРЛу - кількість в магазе 0, на складі 0. Через інет магазин то коштує 460 руб, а ви умови доставки смарелі? Ті ж самі

1к дерев'яних і виходять.

Дешевше знаходиться, але все по нулях якщо телефонувати і тд. У Китайоза теж не знаходиться на Алібабе. Ваще засідка прямо, хоч проводками паяй - (
