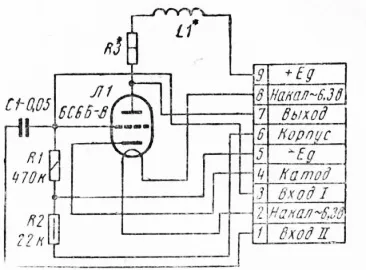

Подальшим розвитком принципів модульного конструювання є уніфікація функціональних модулів як в схемних рішеннях, так і в їх конструктивному оформленні та технології виробництва. Створено уніфіковані функціональні вузли, параметри яких підкоряються закону бажаних чисел. Схеми уніфікованих вузлів мають стандартне графічне зображення.
Уніфіковані функціональні вузли виготовляють як на лампах «дріб», так і на напівпровідникових приладах. По конструкції уніфікований функціональний вузол являє собою сукупність радіодеталей, розташованих в одній площині і виконують певну електронну функцію. Підставою вузла служить ізоляційна плата прямокутної форми з гетинаксу АВ, покритого епоксидної емаллю ОЕП -4173-1. На двох сторонах плати розташований друкований монтаж. Перехідні контакти утворені разом з друкованими провідниками. Об'ємні радіодеталі розташовані на одній стороні плати і закріплені подгибкой решт висновків або спеціальними утримувачами.
Для розміщення отворів на платі застосовують координатну сітку з кроком 1 мм. Отвори розташовуються у вузлах координатної сітки, що дозволяє замінити спеціальні кондуктори для свердління отворів в платах універсальним кондуктором, в якому втулки можна переставляти відповідно до положення отвори в даній платі.
Координатна сітка складається з двох частин, що дозволяє конструктору одночасно креслити електромонтажну схему для обох сторін плати, не побоюючись зробити помилку. Плата має зріз на одному з кутів для орієнтування її в магазинах агрегатів потокової лінії. На бічних сторонах плати для її транспортування на автоматах передбачені технологічні зони, на які не встановлюють радіодеталі. В плати запресовані штирі, які використовуються для з'єднання уніфікованого функціонального вузла з зовнішньої електричної схемою. Штирі, виконані з мідної лудженої дроту, мають пряму або Г-подібну форму. Вузли встановлюють перпендикулярно або паралельно сполучної друкованій платі. Для перевірки працездатності функціональні вузли забезпечені спеціальними контрольними контактами.
Для централізованого виробництва функціональних вузлів розроблений технологічний процес і спеціальне обладнання потокової лінії. Виготовлення уніфікованих функціональних вузлів складається з двох етапів: виготовлення друкованих плат; складання, монтажу та лакування готових вузлів.
Мал. 3. Установка уніфікованих вузлів:
а-перпендикулярно сполучної ДП; б - паралельно сполучної ДП; 1 -уніфіцірованний вузол, 2 - субпанель
Конвеєр виробництва уніфікованих вузлів складається з семи ділянок. Зв'язок між ділянками і окремими агрегатами здійснюється стрічковими транспортерами, підйомниками та іншими засобами, що забезпечують безперервність технологічного процесу.
Конвеєр дозволяє майже повністю виключити ручну працю на складально-монтажних операціях, підвищити надійність радіоелектронних пристроїв і знизити їх собівартість. Так, виготовлення на потокової лінії типового вузла, що складається з 13 деталей, займає близько 16 хв, а ручна збірка такого вузла - 50 хв.
