Укладання труб теплої підлоги, як правильно продумати відстань між трубами, підібрати діаметр і
Опалення за допомогою системи водяного теплої підлоги є одним з варіантів теплопостачання приватних домоволодінь. У квартирах, розташованих в багатоповерхових будинках, прокладка труб опалення в підлозі пов'язана з численними проблемами, тому такий вид обігріву приміщень в них використовується вкрай рідко.
Переваги використання статі з обігрівом
Забезпечення необхідного температурного режиму в житлових і підсобних приміщеннях за допомогою конструкції теплої підлоги має цілу низку переваг у порівнянні з традиційними радіаторами опалення. Теплоносій, яким є вода, підігрітий приблизно до 30-40 градусів, рухаючись по розташованому на підлозі трубопроводу, рівномірно забезпечує теплом кімнати, а при необхідності і підсобки. Коли для теплопостачання задіють радіатори, потоки гарячого повітря від них піднімаються вгору до стелі уздовж стін і там остигають, в результаті чого енергоресурси використовуються неефективно.
Найчастіше укладання труб теплої підлоги робиться під підлогове покриття, виконане з керамічної плитки, яка має чудовою теплопровідністю. Особливо це стосується таких приміщень як санвузол, ванна, кухня, їдальня, передпокій, коридор і крита лоджія.
Що стосується ламінату і ковроліну, то ці матеріали мають незначну теплопровідність. Їх використання знижує ефективність опалення за допомогою водяного підігріву рідкого теплоносія. Фахівці рекомендують застосовувати для ламінату і ковроліну плівкові інфрачервоні теплі підлоги. Нешкідливе для людини випромінювання не нагріває дані покриття для підлоги, а проникаючи через них, обігріває стіни, стелю та предмети, що знаходяться в приміщенні.
Встановлювати електричний кабель для обігріву, особливо в кімнатах, де часто перебувають діти, вкрай небажано, оскільки електромагнітне випромінювання, що виникає при роботі такої системи теплопостачання, робить негативний вплив на їх здоров'я (прочитайте також: "Розрахунок теплої підлоги електричного: основні параметри").
Як вибрати труби для водяного статі
Вибрати, який трубою робити тепла підлога, нескладно, оскільки можна використовувати:
- мідні трубки;
- металопластикові вироби;
- поліпропіленові труби;
- продукцію із зшитого поліетилену.
Оптимальним вважається вибір труби для теплої підлоги з міді, так як цей метал має найвищу ступінь провідності тепла. Вироби з нього відрізняються довговічністю, але у них висока вартість, малодоступна для багатьох споживачів.
Крім цього монтаж трубопроводу вимагає використання професійного обладнання, що призводить до значних фінансових витрат.
Укладання труб теплої підлоги з металопластику обійдеться значно дешевше, ніж з міді. У них перший внутрішній шар являє собою поліетиленову трубку, потім слід клеїть, завдяки якому кріпиться алюмінієва труба, необхідна для забезпечення жорсткості і теплопровідності системи. Останнім з шарів є трубка з поліетилену, захищає трубопровід від можливих механічних пошкоджень.
Коли виконується розкладка труб теплої підлоги, зроблених з поліпропілену, тоді установка конструкції обійдеться ще дешевше. Але оскільки ці вироби мають погану еластичність, їх застосовують вкрай рідко.
Непоганим вибором є труби для теплої підлоги, вироблені із зшитого поліетилену, так як їм властива міцність, довговічність, вони непогано проводять тепло і доступні за ціною для багатьох власників нерухомості.
Діаметр труби для теплої підлоги знаходиться в межах 16 - 20 міліметрів.
Розрахунок кількості труб
Після того, як зроблений вибір, потрібно розрахувати витрати труби на теплу підлогу. Для цього буде потрібно міліметровий папір. На аркуші з допомогою лінійки і олівця слід накреслити план приміщення, дотримуючись масштабу.

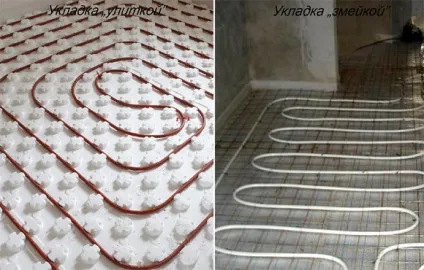

Як видно на фото, існує два способи укладання труб контурів обігріву:
- спіраль;
- змійка.

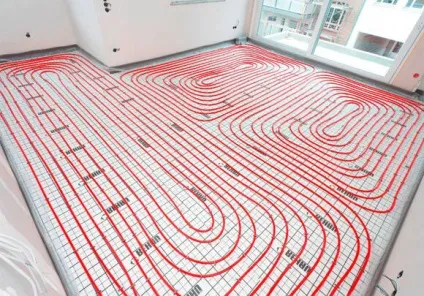

Схема монтажу, звана спіраллю, забезпечує рівномірний прогрів підлогового покриття, оскільки з'єднання труб теплої підлоги виконується таким чином, що гарячі трубки і вже остигають чергуються.
Другий спосіб використовується набагато рідше, так як у нього є істотний недолік - підлогу прогрівається нерівномірно. Теплоносій втрачає температуру поступово в напрямку від дальньої точки до місця врізки. Подібну схему монтажу системи обігріву застосовують, коли, наприклад, близько ванній потрібно зробити підлогу більш теплим, ніж біля вхідних дверей.
Обраний варіант укладання водяної теплої підлоги наносять на підготовлений міліметровий лист. На думку фахівців, відстань між трубами теплої підлоги не може перевищувати 35 сантиметрів. Як показала практика, трубка, що має 16-міліметровий внутрішній діаметр, в стані прогріти 15-сантиметрову смугу з обох сторін. З цієї причини крок укладання труб теплої підлоги менше 15 сантиметрів вважається неприйнятним. При цьому трубопровід для водяного статі не можна монтувати ближче, ніж 20 сантиметрів від стін приміщення.
Порядок монтажу теплопровідних контурів
- Укладання трубопроводу для обігріву підлоги починається з видалення старого покриття для підлоги. Якщо на стягуванні є тріщини, їх усувають за допомогою цементно-піщаного розчину. Далі з використанням саморізів закріплюють демпферну стрічку зі спіненого поліетилену 8-міліметрової товщини, щоб компенсувати температурні розширення стяжки в процесі нагрівання системи (детальніше: "Укладання теплої підлоги в стяжку: основні правила").
- Потім на стару поверхню поміщають поліпропіленову підкладку, що має з одного боку шар фольги, який повинен розташовуватися зверху. Для скріплення полотен між собою використовують скотч. На підкладку укладають спеціальну арматурну сітку у вигляді осередків зі стороною 10 сантиметрів, її скріплюють в'язальної дротом.
- Трубопровід поміщають на сітку. Щоб забезпечити кріплення для труб теплої підлоги до неї, користуються пластиковими хомутами. Їх застосовують з інтервалом 30-50 сантиметрів. При цьому крок укладання труб повинен складати 15-30 сантиметрів. Замість арматурної сітки можна використовувати мати з пінополістиролу з бобишками для кріплення трубопроводу.
- У місці, де трубки виходять з стяжки, надягають металеві кожухи, призначені для захисту їх від стирання.
- Після підключення покладених труб до колектора і джерела теплоносія виконують перевірку опалювальної системи. Коли опресовування завершена, монтують маяки і поверх труб роблять піщано-цементну стяжку товщиною не менше 30 і не більше 70 міліметрів.
