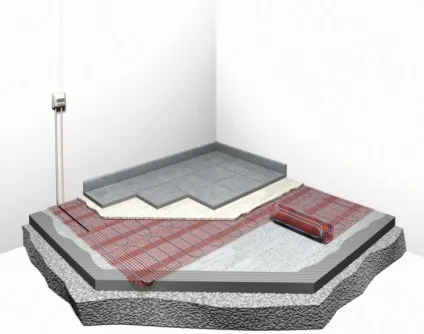

Укладання електричної теплої підлоги

Будь-житловий будинок в обов'язковому порядку упорядковується усіма необхідними комунікаціями. Так, опалення є невід'ємною частиною. Сьогодні існує кілька способів того, як можна його реалізувати. Відома традиційна радіаторна система теплої підлоги. Також великою популярністю користується технологія - тепла підлога. Тепла підлога сьогодні виготовляється на основі водяного контуру і електричного. У першому випадку буде потрібно набагато більше трудовитрат. Що стосується електричної теплої підлоги, то тут ситуація виглядає зовсім інакше. Укладання електричної теплої підлоги сьогодні настільки зрозуміла, що її можна повністю зробити своїми руками. Саме про це ми і розповімо вам в цій статті.

Плюси і мінуси електричного обігріву

Технологія теплого електричного статі має свої як плюси, так і мінуси. Тому щоб мати об'єктивне уявлення про неї, необхідно чітко знати про всі плюси і мінуси. Ми пропонуємо вам розглянути таблицю, в якій всі ці нюанси чітко виділені:

При дотриманні технології укладання, можна використовувати електричний тепла підлога як основну опалювальну систему. Також можна застосовувати і в якості додаткового або альтернативного джерела тепла, наприклад, в період, коли ще центральна система опалення вимкнена.

Використовувати електричний тепла підлога як основним опаленням може виявитися дорогим задоволенням. Ясна річ, коли варіантів у вас немає ніяких.

Можна рівномірно прогрівати всю площу підлоги.

Існує реальна небезпека замикання електрики і ураження струмом. Як наслідок необхідно ретельно подумати, чи варто здійснювати монтаж теплої підлоги в приміщеннях з підвищеною вологістю.

Практично немає обмежень по установці. Наприклад, можна укладати електричну теплу підлогу в офісних, так і в житлових приміщеннях.

Нагрівальний кабель може створювати електромагнітне поле.

Можна поєднувати з великою кількістю оздоблювальних підлогових матеріалів, наприклад, керамічна плитка, ламінат, лінолеум та інше.

Не рекомендується використовувати в комбінації з натуральною деревиною. При перепадах температури, деревина може починати зсихатися і тріскатися.

При установці терморегулятора можна в кожній окремій кімнаті виставляти індивідуальні параметри по температурі. Завдяки цьому можна значно економити гроші на енергоресурсах. Також можна виставити програму на тимчасове відключення / включення підігріву, тобто все буде працювати в автоматичному режимі.

Наявність чорнового шару, в який включається теплоізоляція і вирівнювання стяжки, може з'їдатися корисна площа приміщення по висоті.

Технологія укладання цілком доступна і проста, так що з усією роботою можна справитися і без допомоги фахівців.

Якщо у вас стара електрична проводка, то варто все ретельно розрахувати і продумати, щоб вона впоралася з таким навантаженням.

Завдяки тому, що гріє елемент теплої підлоги ховається під підлогове покриття, приміщення має прекрасні естетичні оцінки.

Тривалий термін експлуатації.

Отже, порівнявши всі плюси і мінуси, вже можна робити деякі висновки. Перш за все, електрична тепла підлога цілком відмінне рішення для житлових приміщень. Деякі недоліки цілком реально нівелювати, а на деякі можна просто закрити очі.

Витрата електроенергії - що на нього впливає

Один з мінусів теплого електричного нагріваючого статі - велика витрата електроенергії. Але тут важливо розуміти, що на витрату безпосередньо впливає кілька вагомих чинників, про які ми розповімо вам в цьому розділі. Перш за все на витрату впливає те, в якій території країни ви проживаєте. Безумовно, якщо це холодні широти, то тут буде велика витрата будь-якого енергоресурсу. Також витрата залежить де саме вкладається електричний тепла підлога в квартирному будинку або приватному. Як правило, квартиру обігріти набагато простіше, легше і дешевше.

Який обсяг опалювальної площі і тип використовуваного покриття. Наприклад, покриття може мати низький коефіцієнт теплопровідності. У такому випадку буде потрібно більше електроенергії для прогріву приміщення. Важливим фактором є і якість теплоізоляції, кількість і якість вікон / дверей. З якою метою використовується приміщення, для проживання або як склад для зберігання речей. Як часто буде використовуватися опалення, періодично або кожен день цілодобово. Безумовно, всі ці деталі необхідно на самому початку усвідомити. Може так статися, що у вашому випадку електричний тепла підлога є оптимальним рішенням.

Порада! Як показує практика, укладання теплої підлоги як основний і єдиний джерело тепла в приміщенні повинен мати потужність від 170 до 200 Вт / м2. Якщо ж мова йде про додаткове джерело тепла, то гріє контур може мати потужність до 150 Вт / м2.

Технологія укладання - послідовна інструкція

Тепер ми пропонуємо вам глибоко вникнути в суть питання про те, як здійснюється укладання теплої підлоги. Ми розглянемо основні етапи, що дозволить вам зрозуміти всю схему укладання. Вся робота орієнтовно має наступну послідовність:

Розробка проекту.
Перевірка існуючої електрики.
Підбір необхідного комплектуючого і обладнання для створення електричного теплого статі.
Монтаж електричної теплої підлоги.
Тестування системи.
Стяжка або укладання підлогового матеріалу без стяжки.

Розглянемо кожен етап більш детально.

Розробка проекту

Цей етап дуже важливий і відповідальний, адже так ви зможете реально знати, який обсяг обладнання вам необхідно. Також ви зможете зробити всі розрахунки щодо того, де буде покладений гріючий контур. Перш за все слід знати, що не можна укладати електричну теплу підлогу під великі стаціонарні предмети. На плані ви відразу зможете поставити відповідні відмітки, де і що буде стояти.

Крім усього іншого, на цьому етапі вам необхідно здійснити вибір гріє елемента. Сьогодні відомо кілька технологій:

Кабельні підлоги. У цьому випадку на підлогу укладається нагрівальний кабель.

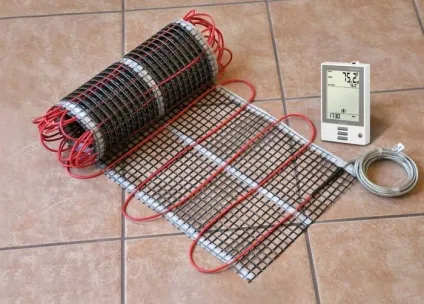

Нагрівальні мати. В цьому випадку весь кабель сформований на спеціальних нагрівальних матах.
Плівкові інфрачервоні підлоги. Обігрів приміщення здійснюється випромінюванням інфрачервоних променів.

Також на етапі проектування необхідно вирішити, за якою схемою і як саме буде здійснюватися укладання, наприклад, безпосередньо в стяжку, зверху стяжки під ламінат або паркет.

Крім усього іншого, вам необхідно на проект вказати місця, де будуть розташовуватися терморегулятори. Якщо укладання електричної теплої підлоги буде виконуватися одночасно в декількох приміщеннях, то, можливо, буде потрібно установка відразу декількох терморегуляторів.

Порада! Для визначення потужності електричного теплого статі можна використовувати онлайн калькулятори. Це допоможе вам орієнтовно дізнатися про те, який витрата необхідний всіх матеріалів і якої потужності повинен бути гріє контур.

Перевірте електричні

На наступному етапі вам необхідно визначити в якому стані знаходиться існуюча електропроводка. Вам необхідно чітко розуміти, що на проводку надаватиметься серйозне навантаження, особливо якщо тепла підлога буде в якості основного опалення. Якщо у вас стара споруда, то, швидше за все, вам перш за все доведеться поміняти проводку.

Вибір обладнання та матеріалів

Зробивши всі розрахунки і обчислення, можна йти в магазин для закупівлі. Перш за все вам необхідно придбати:

Гріє кабель або інфрачервону плівку.
Кабель для підключення.
Датчик температури.
Терморегулятор.
Пристрій захисного відключення (УЗО).
Кабель для виготовлення заземлення.
Теплоізоляційний матеріал.

Це основний набір матеріалів, які вам можуть бути необхідні. Його комплектація може незначно змінитися в залежності від способу і технології укладання. Отже, ми розглянули з вами все початкові роботи. Тепер у вас вже все куплено, є проект. Можна приступати до роботи.

Покрокова інструкція

Зараз розглянемо з вами всю послідовність технології укладання електричної теплої підлоги. В першу чергу здійснюється підготовка підстави. Поверхня підлоги повинна бути рівною. Так, якщо ви виявили що перепад висоти сильно великий, необхідно залити вирівнює стяжку.

Важливо! Здійснювати укладання електричної теплої підлоги можна тільки після повного висихання стяжки підлоги.

Перед початком робіт переконаєтеся, що на поверхні відсутні будь-які похибки, гострі виступи та інше. Видаліть все сміття і всі забруднення на підлозі. Після цього необхідно встановити терморегулятор. Якщо терморегулятор вбудовується, то необхідно зробити отвір в стіні і виготовити штробу для укладання дроти. Цю роботу найкраще зробити на цьому етапі, так як потім вже на підлозі буде покладений утеплювач і нагрівальний кабель. Все пилові і брудні роботи виконуються саме на цьому етапі. Висота встановлення терморегулятора від підлоги повинна бути не вище 1 м.

Далі здійснюється монтаж теплоізоляційного шару. Пам'ятайте, що утеплювач повинен повністю покрити всю площу підлоги. Під електричний підлогу зазвичай укладають пенофол, це спінений рулонний поліетилен, який в своїй структурі має фольгу. Тобто крім утеплення, пенофол одночасно буде виконувати роль тепловідображення. Деякі різновиди мають самоклеючий шар, що також спрощує процес роботи.

Укладання утеплювача здійснюється так, щоб фольгированная сторона була направлена вгору. Тільки так він буде відображати всю теплову енергію. Укладаються листи утеплювача стик в стик. Всі стики з'єднуються скотчем.

Порада! Якщо укладання теплого електричного підлоги здійснюється на балконі, то товщина утеплювача повинна бути рівною близько 100 мм. У житловому приміщенні товщина утеплювача може бути 20 мм.

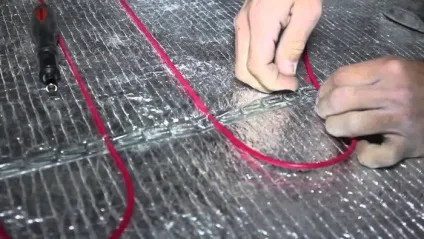

Близько стіни утеплювач повинен не доходити до 5 або 10 мм. Якщо електричний тепла підлога буде заливатися стяжкою, то по периметру приміщення до стіни приклеюється демпферна стрічка. Вона буде компенсувати температурне розширення стяжки. Щоб кріпити нагрівальний кабель було простіше, на утеплювач можна покласти металеву сітку. До речі, по ній буде набагато простіше дотримуватися крок укладання кабелю. Що стосується гідроізоляції, то під теплоізоляційний шар просто укладається поліетиленова плівка, яка також з'єднується скотчем.

На наступному етапі здійснюєте установку терморегулятора. Для цього вам необхідно прокласти в штробу все кабелю, що йдуть від теплої підлоги та електричного живильного щитка. Вам необхідно не підключати, а просто прокласти всі дроти. Також монтується кабель з температурним датчиком, який укладається між контуром опалення. На цьому етапі можна підключити всі дроти до терморегулятора, за вказаною схемою на ньому. Але пам'ятайте, до електрощитку підключати не потрібно, це робиться в самому кінці робіт.

Порада! Всі дроти, що йдуть в стіні, помістіть в гофру. Це дозволить вам при необхідності здійснити їх заміну без пошкодження штукатурки. Більш того, для температурного датчика також проведіть окрему гофру. Бувають випадки, коли він виходить з ладу. Завдяки укладеному каналу температурний датчик можна буде легко поміняти.

При монтажі температурного датчика стежте за тим, щоб кут загину гофри був невеликий. В іншому випадку температурний датчик буде складно витягнути і, тим більше вставити новий. Рік, що минає кінець гофри заізоліруйте або замажте герметиком, щоб всередину гофри не потрапила стяжка або інше сміття. Варто зауважити і той факт, що якщо теплі підлоги будуть в декількох кімнатах, то для кожної кімнати встановлюється індивідуальний температурний датчик. Що стосується терморегулятора, то щоб не ставити його в кожній кімнаті, можна відразу придбати ту модель, яка може працювати паралельно з декількома температурними датчиками.

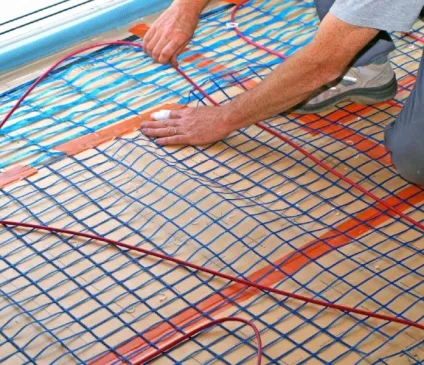

Тепер прийшов час до укладання теплого електричного статі. Нагрівальний кабель може перебувати вже на спеціальній сітці. У цьому випадку монтаж значно прискорюється, адже крок укладання кабелю вже виставлений. Мати укладаються з інтервалом між собою від 50 до 100 мм, від стіни вони повинні відступати на 200 мм. Також пам'ятайте про те, що не варто укладати нагрівальні елементи під стаціонарні великі предмети або меблі. Також є й інша технологія, в якій використовується нагрівальний кабель. На підлогу встановлюється монтажна планка, а на неї з певним кроком фіксується нагрівальний кабель.

Порада! Якщо на підлозі є стик двох плит перекриття, то в цьому місці рекомендується укласти кабель в захисну гофру. Як наслідок це буде служити компенсацією температурного розширення плит. Також значно знизиться ризик пошкодження електричної теплої підлоги в цьому місці.

Коли все укладено, підключіть тепла підлога до терморегулятора по вже укладених кабелів. Далі необхідно підключити всю систему і до електричного щитка. Перед цим переконайтеся, що всі контакти надійно заізольовані. На електричну теплу підлогу рекомендується встановлювати індивідуальний УЗО, щоб зробити експлуатацію теплої підлоги безпечним.

Тепер можна проводити тестовий запуск теплого електричного статі. Для цього вам необхідно провести замір опору дроти. Відхилення від зазначеної норми в паспорті від виробника повинні бути мінімальні. Вимірювання робите за допомогою мультиметра або тестера. Також рекомендується зробити вимірювання мегаомметром. Результат повинен показати не менше 10 МОм. Не варто пропускати цього етапу, адже якщо обігрів буде заливатися стяжкою, то потім в разі виявлення виправити буде складніше.

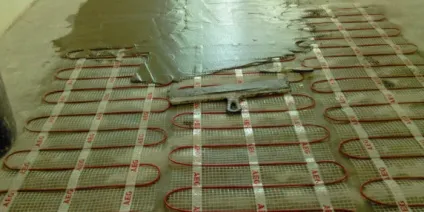

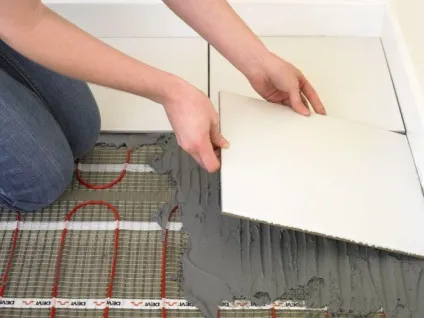

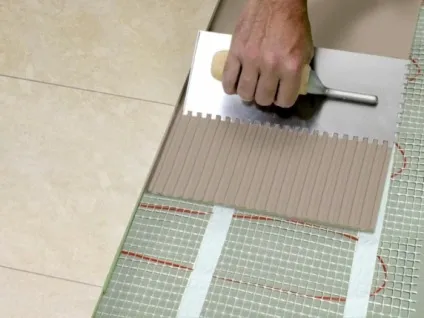

Отже, після проведення всіх вимірювань і запуску обігріву електричної теплої підлоги можна приступати до заливання стяжки. Найпростіший спосіб полягає в установці маяків, по якому можна залити ідеально рівну стяжку. Обов'язково в бетон додається 1% пластифікатора. У деяких випадках зверху обігріву відразу кладеться плитка, але в цьому випадку необхідно мати певні навички, щоб викласти плитку рівно. У будь-якому випадку товщина стяжки зверху гріє елемента повинна не перевищувати 50 мм. Тільки в цьому випадку можна досягти високої ефективності обігріву. У висновку заливки стяжки, коли вона висохла, можна укладати чистове покриття.

Важливо! У процесі сушіння плиткового клею або стяжки не рекомендується включати теплий електрична підлога. Все повинно сохнути в максимально природній температурі.

висновок
