Незважаючи на всі винаходи сучасності щодо забезпечення домашнього тепла, механічний спосіб топки досі є єдиним безвідмовним. Наприклад, можна виготовити твердопаливний котел своїми руками. Він являє собою пристрій, що дозволяє підтримувати температуру в будинку при постійній заправці твердим горючим матеріалом. Працює з низьким рівнем шуму, забезпечує ефективний результат.

Головними особливостями апаратів на твердому паливі можна вважати:

прийнятну вартість;
компактність;
економну витрату палива;
тривалу експлуатацію.

Навіть при постійному використанні твердопаливні котли здатні пропрацювати десятиліттями. Важливо тільки дотримувати рекомендації по експлуатації.

Види і матеріали

Побутове пристрій для автономного водяного опалення може бути декількох видів (в залежності від матеріалу корпусу):

Твердопаливні котли, виготовлені з чавуну, більш довговічні. Природно, ціни на них будуть вищі, ніж на сталеві. При цьому чавун - досить важкий матеріал, що знижує ступінь зручності перевезення пристрої. Однак стійкість до температур і міцність роблять його незамінним навіть при виготовленні деяких деталей сталевих котлів. Наприклад, теплообмінник часто виготовляється саме з цього металу. В таких котлах використовується спеціальна обв'язка, що підвищує температурний показник теплоносія зворотної лінії.

Чавунний твердопаливний котел

Сталеві котли - гарне рішення альтернативного водяного опалення. Якщо в будинку використовується основне опалення від електрики або газу, вироби зі сталі будуть хорошим запасним варіантом. Ціни на них менше, самі вони компактні і зручні в експлуатації. А установка твердопаливного котла може бути виконана і своїми руками.

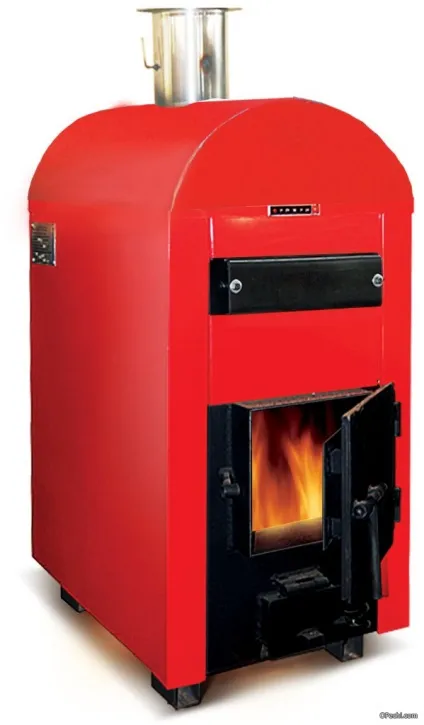

Сталевий твердопаливний котел

Існують також двоконтурні і одноконтурні твердопаливні котли для будинку. Відрізняє їх наявність додаткового контура (теплоносія). І якщо корпус їх схожий, то схеми і креслення допоможуть відрізнити їх один від одного.

Вартість двоконтурних агрегатів буде залежати від таких факторів

типу твердого палива;
потужності пристрою;
системи контролю та управління.

Також котли класифікуються за способом згорання палива. Розрізняють за цією ознакою такі види:

1. Апарати з природною тягою - твердопаливні котли, в яких повітря береться з приміщення. Процес згоряння палива в них контролює спеціальний термостатичний тяговий регулятор.

Твердопаливний котел з природною тягою

2. Піролізні - котли з декількома камерами. У першій відбувається згорання палива, а в другій запалала вже горючий газ, який вийшов в процесі горіння палива. Це ефективна схема роботи.

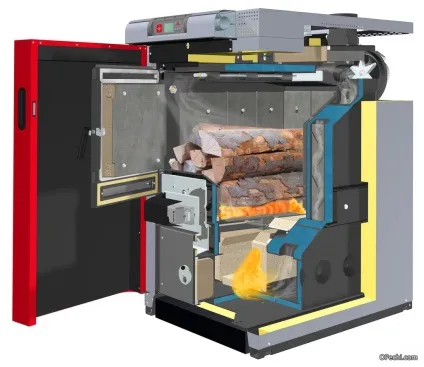

Твердопаливний котел піролізного дії

3. З додатковою тягою - промислові та побутові пристрої з вбудованим вентилятором, який забезпечує додатковий забір повітря.

види палива

Класифікувати типи обладнання можна і по виду твердого палива, яке може використовуватися для них. Є варіанти універсальні, здатні працювати з декількома матеріалами. Котли можуть бути:

на дровах;

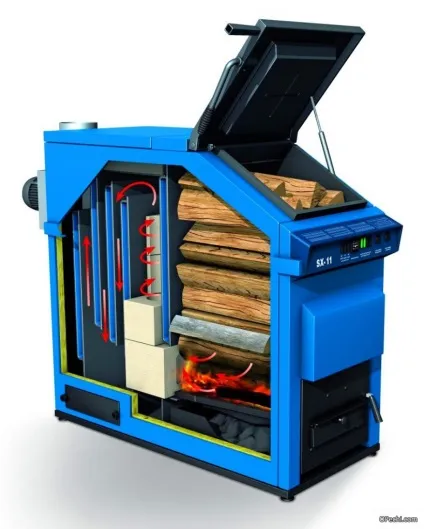

Твердопаливний котел на дровах

вугіллі;

Твердопаливний котел на вугіллі

пеллетах;

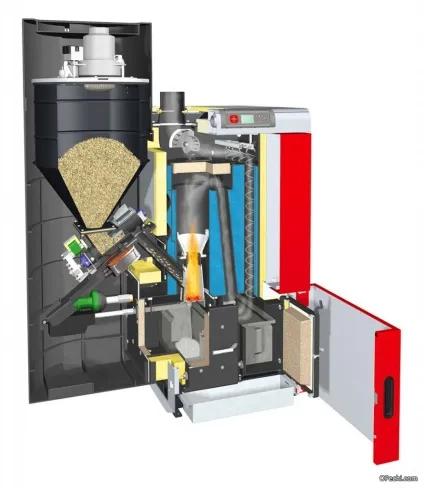

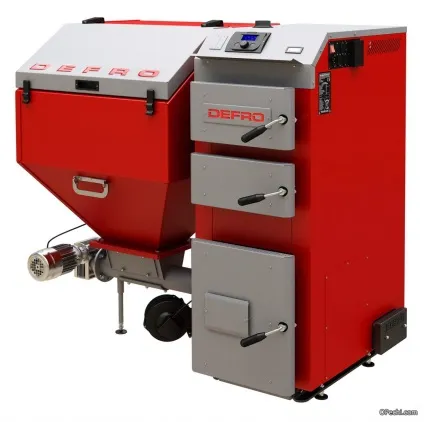

Твердопаливний котел на пеллетах

щепах.

Котел на щепах

Завантажуватися паливо також може декількома способами. Перш ніж вибрати оптимальний котел для приватного будинку, важливо розуміти, що автоматичний тип подачі палива не може обійтися без електроенергії. Тому в якості альтернативного варіанту автономного опалення такий котел може не підійти. Адже при відключенні електроенергії він не зможе подавати тепло. Природно, краще вибрати котел з механічним або ручним способом Теплопостачання. Тим більше що сучасні пристрої досить безпечні при дотриманні елементарних правил поводження з вогнем.

переваги

Примітка: І одноконтурний, і двоконтурний котел - це хороший засіб для автономного опалення. Сучасні моделі відрізняються компактністю, високою продуктивністю і зручністю експлуатації.

Двоконтурний твердопаливний котел

Основними позитивними якостями таких котлів можна назвати:

Доступ до опалення в будь-який час. Дійсно, газові котли - не таке часте явище, особливо в селах або селищах, віддалених від основних магістралей.
Робота котлів тривалого горіння не вимагає постійного людського контролю. Без втручання в процес роботи такі котли можуть працювати тижнями без перерви, що і дало назву їм - тривалого горіння.
Тверде паливо коштує дешевше, ніж електрика, газ або дизель. Виходить явна економія коштів.
Універсальне використання. Дійсно, пряме опалення - не єдина можливість котла. Його також встановлюють для отримання гарячої води в будинку. Нагріваючи воду в системі опалення, частина тепла йде і на підігрів води. Для цього досить встановити бойлер.
Установка твердопаливного котла може бути цілком виконана своїми руками. І навіть якщо потрібна обв'язка, використовуючи інструкцію, завдання цілком можна реалізувати.

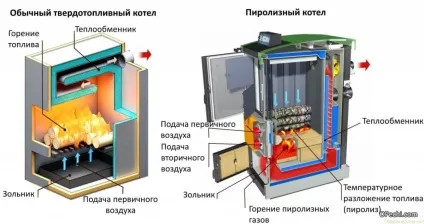

Схема твердопаливного і піролізного котлів

Таким чином, котел має важливе значення в приватних будинках і невеликих господарствах. Правильно зробивши вибір, можна забезпечити свій будинок безперебійним опаленням в будь-який час. Важливо тільки пам'ятати, що від обсягу камери згоряння, потужності приладу залежить частота, з якою необхідно підкидати тверде паливо для забезпечення його безперервного горіння.

Вимоги до приміщення

Відразу варто відзначити, що більшість твердопаливних котлів - це результат вітчизняного виробництва. Вибрати їх просто, почитавши відгуки, подивившись креслення і визначившись з розмірами для системи свого будинку.

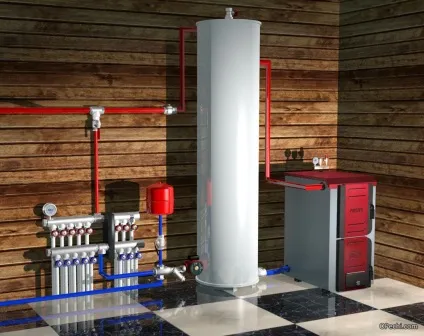

Опалення в помещени

Існує кілька вимог до приміщення, в якому повинен бути встановлений такий котел.

Низький рівень вологості. Якщо з цим проблеми, на жаль, важко буде розтоплювати і використовувати апарат, так як буде сиріти не тільки його внутрішня частина, але і паливо. В результаті це цілком може призвести до корозії металу і тріщин в корпусі.
Хороша вентиляція. Обов'язково приміщення, в якому планується топка, має бути добре провітрюваним. Цього вимагає техніка безпеки. Все тому, що при неправильному поводженні котел може «задимитися». Рясне виділення вуглекислого газу небезпечно для життя. У приміщенні, де є швидкий доступ до свіжого повітря, досить відкрити вікна і перевірити його.
Відсутність вибухових і легкозаймистих речовин. Найважливіша умова, яке часто не дотримується. Зазвичай у майстрів, які роблять щось своїми руками, в котельні розташовується майстерня з різними хімічними речовинами, наприклад, фарбою, розчинниками, аерозолями. Це вкрай небезпечно. Від підвищеної температури ці речовини можуть спалахнути або вибухнути.
Протипожежне оснащення. Поруч з котлом завжди має перебувати відро з піском. Але ідеальний варіант - вогнегасник, вода і пісок. При дотриманні правил техніки безпеки ризики загоряння практично виключаються.
Дальність зберігання палива від котла. Бажано, щоб тверде паливо зберігалося в іншому приміщенні або в протилежному кінці від котла.
Достатня площа. У дуже тісному приміщенні знижується безпеку. Тому квадратури має бути достатнього для переміщення і обслуговування устаткування.

Якщо приміщення готове, залишається тільки зробити котел, обв'язку і виконати його монтаж. Виробництво своїми руками твердопаливного агрегату цілком можливо. Однак для цього важливо правильно скласти всі креслення, підготувати матеріал і супутнє обладнання. Звичайно, набагато простіше вибрати і купити пристрій, ніж робити його своїми руками. Однак для бажаючих можна навести рекомендації, як все-таки реалізувати таке завдання.

виготовлення

Якщо прийшла ідея створити твердопаливний котел своїми руками, її потрібно реалізувати. Процедура здається складною лише на перший погляд. Важливо тільки грамотно підійти до організації процесу. Варто обладнати робоче місце, бажано мати верстак, просторий стіл. Також будуть потрібні прості інструменти: дриль, болгарка та інші.

Виготовлення твердопаливного котла своїми руками

деталі корпусу

Щоб створити твердопаливний котел своїми руками, почати потрібно з корпусу. Основа будь-якого опалювального приладу - топка, в якій температура здатна досягати рекордних 1000 градусів. Тому для збірки корпусу для саморобного твердопаливного котла варто використовувати матеріали з відповідними характеристиками.

Якщо під рукою немає жароміцної стали, доведеться користуватися звичайною, але для цього варто робити подвійні стінки. Для вирізання частин можна використовувати болгарку. Але попередньо потрібно зробити схему. На її підставі розміри деталей переносяться на металопрокат. Крім стінок камери, слід нарізати і ребра жорсткості, для чого може використовуватися профільна труба. Підсилювачі для стиків робляться зі сталевого куточка.

У передній стінці прорізається отвір для дверцята. Процедуру можна зробити своїми руками. Знадобиться дриль і болгарка. Дрилем в кутах створюються отвори, а потім болгаркою прорізається матеріал за попередньою зазначеної лінії. У підсумку своїми руками може вийти непоганий результат.

Ємності для води і теплообмінників

Щоб установка твердопаливного котла була ефективною, рекомендується наявність двох баків. Для цього використовується нержавіюча сталь. Якщо є навички поводження зі зварювальним апаратом, тоді процедуру можна зробити своїми руками. В іншому випадку варто звернутися до професіоналів.

Саморобний теплообмінник - набір водопровідних труб. Використовуючи зварювання, їх з'єднують, щоб зробити контур з найбільшою зовнішньою поверхнею. Такий підхід дозволить здійснювати оперативну, ефективну тепловіддачу теплоносія від палива, яке згоряє.

збірка котла

Примітка: Не будемо забувати, що опалювальні прилади виготовлені з металу, а значить, важать чимало. Тому установка твердопаливного котла повинна виконуватися безпосередньо на місці подальшої експлуатації приладу.

Рекомендації по збірці твердопаливного котла «Будерос»

Під конструкцією повинен бути виготовлений саморобний фундамент, для чого може використовуватися термостійкий цегла. Зверху встановлюється бункер для збору золи. За його периметру вертикально встановлюються сталеві листи, які будуть виконувати функцію внутрішніх стінок.

Усередині корпусу на напрямних розміщуються колосники, встановлюються теплообмінники. Для зміцнення конструкції до бункера приєднуються (за допомогою зварювання) ребра жорсткості. Для цього використовується профіль прямокутного перетину, виконаний зі сталі.

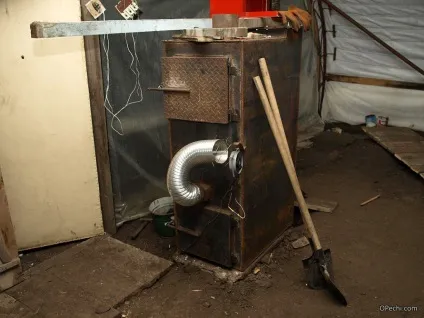

Саморобний твердопаливний котел

Далі по схемі потрібно виконати установку зовнішніх стінок і верхньої плити. На цьому монтаж може бути зупинений.

За інструкцією далі потрібно засипати пісок між стінками. Його роль проста: акумулює тепло, захищає стінки від перегріву, а значить, і від передчасного прогорання. Для такої мети варто використовувати промитий пісок, в якому відсутні органічні включення. Для цього його слід прожарити на вогні, тоді органіка буде точно знищена. В іншому випадку під час експлуатації може відчуватися неприємний запах.

Наступна дія за схемою - установка ємностей і їх підключення до контурів. Процедура створення саморобного твердопаливного котла буде завершена, коли встановляться дверцята камер. Тепер пристрій з водяним обігрівом готове до експлуатації.
