Використовуючи сталеві труби різних діаметрів, ви напевно зіткнетеся з необхідністю в їх підгонці, а саме - різанні. Для вирішення даного завдання ви можете використовувати безліч різних інструментів, проте найкращим рішенням стане ручний або електричний труборіз.

З його допомогою ви без проблем зможете розділити трубу на відрізки необхідної довжини, щоб використовувати їх в подальшому, наприклад, нарізати різьблення, приварювати і т.д. Виготовити труборіз для сталевих труб своїми руками можливо, однак купити його буде набагато простіше, крім того, прочитавши статтю, ви зможете самостійно підібрати для себе відповідний інструмент за невисокою ціною.

Чим можна розрізати трубу зі сталі

Для різання сталевих труб вибирається один з таких інструментів:

Труборезние інструмент;
Електромеханічна дискова пилка;
Газове різання труб;
Плазмова різка труб;
Спеціальні труборізи верстати;
Також використовуються особливі абразивно-відрізні верстати;
Стрічкові верстати;
І машинки для різання труб.

Найкращим рішенням для розпилювання невеликих труб стане плазмова або газове різання. Невеликі машинки з механічним або ручним приводом також дозволять зробити високоточний розріз з якісними крайками. Використовуючи подібний інструмент, ви зможете робити розріз різною товщиною і під різними кутами, не втрачаючи при цьому точності.

Найбільш досконалого розрізу допоможе досягти лазерна різка, проте використовувати для домашньої розпилювання її недоцільно через високу вартість обладнання. Застосовується лазерна технологія тільки на виробництвах, де вироби масово розрізаються на заготовки необхідної довжини. Таким способом можна нарізати труби різного діаметру, причому не тільки поштучно.

Особливості вибору труборіза

Як ми говорили вище, саморобний труборіз для сталевих труб - велика проблема, тому краще ознайомитися з особливостями вибору готового інструменту.

Вибираючи інструмент, ви повинні звернути увагу на дві його основні характеристики: максимальне і мінімальне перетин труби, а також матеріал, який може бути розрізаний даними труборізом.

Далі слід звернути увагу на товщину стінок труби, яка по силі обирається інструменту. Всього виділяють три основні групи:

Інструмент для тонкостінних труб;
Для азбестоцементу та кераміки;
І труборіз для важких навантажень.

Говорячи докладніше, варто відзначити, що інструмент для важких навантажень буває тільки електричним. Він здатний розрізати трубу діаметром до 300 мм, виготовлену з таких міцних матеріалів, як чавун або сталь, чому він і отримав свою другу назву: труборіз для сталевих труб.

Для тонкостінних труб зазвичай випускаються ручні труборізи із спрощеною конструкцією. За допомогою них ви зможете розрізати труби з латуні, міді, металопластика і нержавіючої сталі.

Класифікація труборізів за типом конструкції

Всього виділяють п'ять груп механізмів, що відрізняються деякими конструктивними особливостями:

роликові;
ланцюгові;
різцеві;
храпові;
Роторні телескопічні або поворотні механізми.

Роликовий труборіз призначений для різання сталевих виробів. В креслення труборіза входять дві групи роликів. Перша група відповідає безпосередньо за розрізання труби, а друга група роликів направляє розрізається трубу. Такий труборіз може впоратися з трубою до 100 мм, якщо в його конструкцію входять три ролика. Конструкція з одним роликом здатна розрізати трубу з діаметром не більше 50 мм.

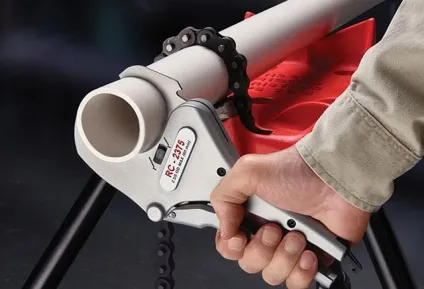

Ланцюговий труборіз для сталевих труб застосовується рідко, адже його конструкція розрахована на тендітні матеріали, наприклад, бетон або кераміку. Конструкція ланцюгового труборіза досить проста; вона складається з натяжної механізму, поворотних важелів і ланцюгів з валиками. Труборіз відносять до ручного типу і розрізають тонкі одношарові труби з перетином до 30 мм.

Різцеві труборізи призначені для розпилювання пластикових труб діаметром до 100 мм. Зовні цей інструмент нагадує сталеву обойму, в яку вбудовуються спеціальні диски. Положення дисків регулюється під необхідний діаметр, після чого, ними і проводиться розріз труби.

Поворотний труборіз відносять до професійного обладнання для важких навантажень. Такі труборізи по металу часто використовують для робіт на дні траншей, а також під водою. Принци роботи такого інструменту досить простий: ролики кріпляться навколо труби, після чого, приводяться в рух знімною рукояткою, розрізаючи трубу з товщиною стінок до 19 мм.

Електричні і ручні труборізи

Все труборізи також ділять за принципом своєї роботи на ручний і електричний. Також їх ділять на пневматичний і гідравлічний, про які ми поговоримо трохи пізніше.

Отже, річний труборіз - ідеальний варіант для робіт з невеликим об'ємом, адже розпилювання таким інструментом виконується досить просто: необхідно лише закріпити апарат на трубі і зробити розріз, виконавши кілька оборотів ручкою або самим інструментом. До іншим переваг ручного інструменту можна віднести компактність, адже їм ви зможете зробити розріз на великій висоті, або в важкодоступному місці.

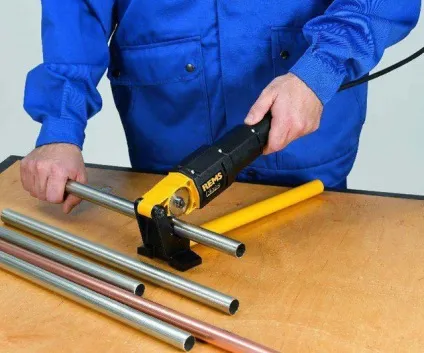

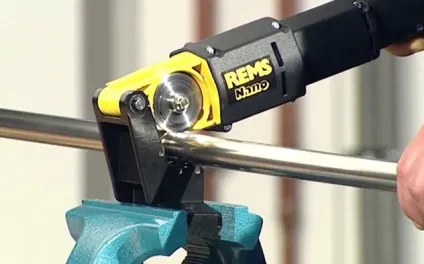

Електричний труборіз для сталевих труб великого діаметра підходить краще ручного, кормі того, він дозволяє виконати великий обсяг робіт в найкоротші терміни. Ще однією перевагою електричного інструменту є гарна якість матеріалів, що застосовуються для його виготовлення.

Висока міцність такого обладнання дозволяє виконувати великий обсяг робіт, не турбуючись про збереження інструменту. До плюсів також відноситься легкість різу, який виконується електричним двигуном. З мінусів варто виділити високу вартість даного обладнання, через яку покупка для разових робіт ставати недоцільною.

До інших плюсів також відносять хороший баланс, висока якість розрізу, акуратність одержуваних крайок, на яких ви не зустрінете задирок, а також можливість заміни ріжучих роликів. Зупиняючись на останньому, варто сказати, що це дозволяє не тільки оновити швидкість різу в разі зносу, але і змінити тип оброблюваного матеріалу, наприклад, з стали на кераміку і т.д.

Гідравлічні і пневматичні труборізи

Як говорилося вище, рез може проводитися гідравлічним та пневматичним механізмом.

Пневматичні труборізи для своєї роботи використовують повітря, що нагнітається в поршень під тиском. Використовуються такі труборізи для розрізання труб з перетином до 130 см. Сам рез виконується різцями, які можуть бути передбачені для різного матеріалу, що дозволяє різати як металеві, так і пластикові труби.

До мінусів даного апарату можна віднести високу вагу, який часто досягає 60 кг. Працювати таким важким інструментом в траншеї або на висоті не представляється можливим.

Гідравлічні труборізи працюють схожим чином, тільки тиск в поршні створюється за допомогою води, яка нагнітається гідронасосом. Давлячи на поршень водою, гидронасос розрізає трубу різцями, після чого, тиск знижується, а шток повертає різці в початкове положення.

Особливості ручних труборізів

Одним з основних переваг ручного інструменту є те, що ви легко можете контролювати весь процес різу труби, адже проводиться від Вашу м'язової сили, яку ви можете додавати і знижувати за потребою.

Також варто наголосити на тому, що конструкція ручних труборізів не містить в собі складних деталей, тому поломка поршнів і двигунів їм не страшна.

До мінусів ручного інструменту можна віднести фізичне навантаження і обмежений розмір діаметра, який їм можна розрізати. Ці мінуси практично непомітні в домашніх умовах, адже обсяг робіт не викличе сильну втому, а діаметр труб, що використовується для домашніх водопроводів, рідко перевищує допустимий для різання ручним інструментом.

Зріз труби виконується просто, адже малі габарити такого інструменту - це також великий плюс. Результат виходить якісним багато в чому завдяки тому, що ви точно контролюєте процес різання.

Як виконувати роботи з електричним труборізом

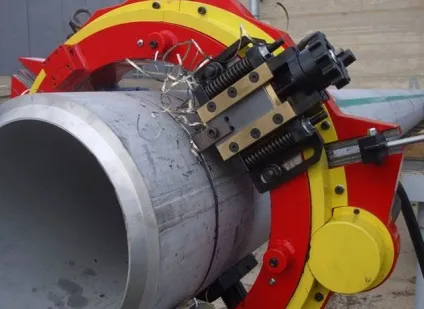

Весь процес різання залежить від того, який саме труборіз ви використовуєте. Всього буває два типи електричного труборіза: роз'ємний і нероз'ємні. Роз'ємний труборіз частіше використовується професіоналами. Він має міцний корпус, що розділяється на дві частини, що дозволяє легко закріпити його на трубі навіть у важкодоступних місцях.

Ріжучі елементи в даній конструкції - це різці, яких може бути дві або більше штуки. Один з них найчастіше застосовується для зняття фаски, а решта для самої різання. Сам труборіз закріплюється на трубі за допомогою спеціальних кулачків, які також йдуть в комплекті. Їх кількість залежить від розмірів ріжучого обладнання. Також в комплект часто поставляється сервопривід, який контролює хід труборіза, а також попереджає його перевантаження.

Приступаючи до установки, дві роз'ємні частини розташовуються на трубі і вирівнюються по горизонталі. Потім вони закріплюються основними і допоміжними кулачками, кількість яких визначається розміром діаметра розрізається вироби. Після закріплення труборіза виставляються різці в 2 мм від кромки і монтується сервопривід.

Після включення інструменту, різці автоматично почнуть опускатися на поверхню труби і розрізати її. Електроінструмент дозволить вам зняти внутрішню і зовнішню фаску, а також виконати торцювання.

Правила експлуатації труборіза

Щоб зберегти свій труборіз в цілості й схоронності, необхідно дотримуватися простих правил експлуатації:

Не забувайте чистити ріжучий валик, напрямні ролики і гвинт подачі після роботи. Робити це рекомендується спеціальним складом, який можна придбати в будівельному магазині.
Слідкуйте за станом мастила гвинта подачі і напрямних роликів.
Уникайте грубого поводження з інструментом, не допускайте відколів і вм'ятин.
Постійно перевіряйте гостроту різців, адже їх тупість призведе до додаткових навантажень на апарат. Якщо різці затупились, то їх необхідно негайно замінити.
Не піддавайте інструмент суворих погодних умов, зберігайте його в теплому і сухому місці.

Як різати труби з різних матеріалів

Кожен матеріал вимагає певного підходу, а також індивідуальних різців, тому важливо знати, як і чим різати різні труби.

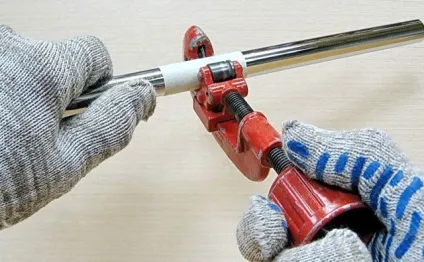

Як різати трубу зі сталі ручним роликовим труборізом:

Виконайте розмітку на поверхні труби. Зробити це можна, наприклад, крейдою;
Перед різкою змочіть трубу водою, проте масло підійде для цих цілей куди краще;
Встановіть в струбцину труборіза розрізається трубу;
Відкрийте притискної блок, після чого, вкладіть в нього виріб;
Прикладіть ріжучий валик до накресленої лінії;
Ретельно закріпіть трубу;
Далі обертайте механізм, поступово затягуючи його, посилюючи натяг в блоці.

Виконуючи таку різку на трубі з великим діаметром, ви зможете зіткнутися з труднощами, які вимагають додаткових витрат часу і сил. Розрізаючи широку трубу, вести ролики необхідно по всій її окружності, при цьому вони будуть глибоко врізатися в метал, ускладнюючи рух.

Розріз поліпропіленових і металопластикових труб гільйотинних труборізом:

Зробіть розмітку маркером;
Розведіть ручки інструменту, покладіть трубу під ніж, і закріпіть трубу ручками;
Натисніть на ручку інструменту, щоб ніж розрізав трубу.

Завершивши розрізання таким способом, ви також повинні будете вирівняти внутрішній діаметр, адже при такому розрізі внутрішня частина труби незначно деформується.

Виробники труборізів

Як ми вже говорили вище, виготовити труборіз ручної для сталевих труб своїми руками можна, проте це того не варто, адже купити його можна в магазині за невисокою ціною від наступних виробників:

Компанія Virax - французький виробник, що випускає професійне і напівпрофесійне обладнання для роботи з трубами з різних матеріалів. Серед їх інструменту своєю якістю особливо виділяються гідравлічні трубогиби, роликові труборізи, трубні притиски, Фаскознімачі, а також газові та сантехнічні ключі.

Rothenberger - німецька компанія, яка протягом 60 років займається виготовленням таких інструментів:

монтажних;
Бурових установок;
Інструмент для прочистки водопроводів;
Інструменти і матеріали для роботи з різними трубами.

Тайванська компанія Jonnesway також випускає якісне обладнання за невисокою ціною, проте відрізняється вона своєю довічною гарантією на труборізи.

На закінчення необхідно сказати, що якісний ремонт або прокладка трубопроводу неможлива без відповідного труборіза, адже без нього ви не зможете домогтися точності і надійності, а крім того, витратите купу часу і сил.
