Труборіз для мебляра

(8 відвідувачами (-лей) проголосували)

Сталеві труби з різними зовнішніми покриттями широко представлені у виробах корпусних меблів. Частіше за інших використовуються хромовані (нікельовані) труби, рідше - з полімерним покриттям (фарбовані). Через високу міцності, сталева труба, в більшості випадків, виконує не тільки декоративну, але і функціональне призначення, будучи опорою, колоною, штангою, ребром жорсткості та іншими елементами меблів. Застосування спеціальних трубних з'єднувачів (система Joker і їй подібні), уможливлює складання різноманітних каркасних виробів переважно або тільки з труб, наприклад, деякі зразки торгово-виставкового обладнання.

При виготовленні меблів із застосуванням труб, необхідно вміти їх нарізати в необхідний розмір з точністю до міліметра, зі збереженням чистоти різу, а значить потрібен відповідний для цих цілей інструмент. Профільну трубу прямокутного (квадратного) або овального перетинів можна розрізати, наприклад, ножівкою по металу або углошлифовальной машиною (болгаркою). У разі ж круглої труби, ми маємо можливість застосувати труборіз.

Труборіз роликовий - інструмент для точної нарізки труб круглого перетину, який використовує принцип узколокальним деформування (вдавлення) стінки труби уздовж кругової, замкнутої лінії різу.

Типовий ручний роликовий труборіз складається з трьох роликів: пари широких опорних і одного гострого відрізного. Відстань між роликами регульоване, змінюється обертанням ручки, що дозволяє інструменту працювати з трубами різних діаметрів, а так само підтримувати стабільно високу ефективність роботи, шляхом скорочення межролікового відстані в міру занурення різального ролика в стінку труби.

У меблевому виробництві використовуються труби п'яти діаметрів: 16, 25, 32, 50, 60 мм. Можна придбати один великий і важкий, але універсальний труборіз для роботи з трубами будь-яких зазначених діаметрів, або ж отримати два інструменти: один якісний і невеликий для труб до 25 мм включно, другий для труб великих діаметрів (при необхідності). Другий варіант кращий, так як різати труби понад 25 мм в меблевому виробництві доводиться, як правило, рідко.

Майже всі меблеві труби тонкостінні, з товщиною стінки не більше 1,5 мм. З цієї причини різати їх труборізом виходить швидко. Якщо зріз на торці труби виглядає не ідеально, швидко зробити його таким можна за допомогою напилка.

Опорні ролики в процесі роботи труборізом можуть залишити кругові сліди (мікроподряпини, вминання) на поверхні труби. У тих випадках, коли будь-які вади на кінцях труби неприпустимі, слід захистити робочу зону паперовим скотчем.

Алгоритм роботи з ручним труборізом наступний. Встановлюємо інструмент за місцем передбачуваного розрізу на трубу, зближуємо ролики до ступеня помірно тугого обертання труборіза на трубі, після декількох оборотів (у міру зниження опору обертанню) зближуємо ролики на частки міліметра і продовжуємо обертати труборіз по колу і так далі. На самому початку процесу потрібно уважно стежити щоб получающаяся борозенка від відрізного ролика була замкнутою, інакше можна отримати шлюб, нарізавши довге спиралевидное поглиблення на поверхні труби.

Відзначати лінію різу зручно за допомогою маркера. При необхідності, захищаємо трубу паперовим скотчем (фото праворуч).

Установка відрізного ролика на позначку лінії різу.

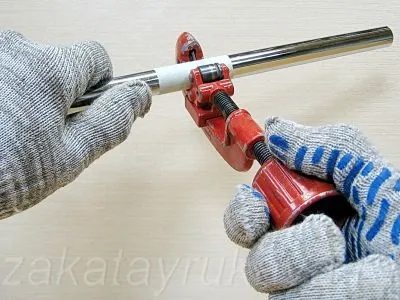

Притримуючи трубу лівою рукою, правою рукою обертаємо труборіз на трубі. Час від часу підкручуємо ручку за годинниковою стрілкою, зближуючи ролики.

Неправильне початок різання - спіраль замість замкнутої борозенки!

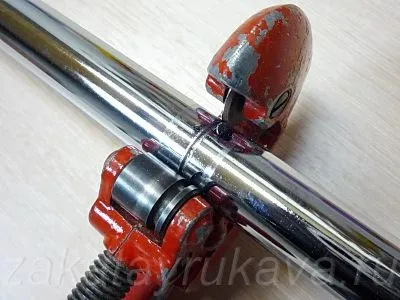

Робота близька до завершення. Видно глибока, майже наскрізна борозенка від відрізного ролика труборіза.

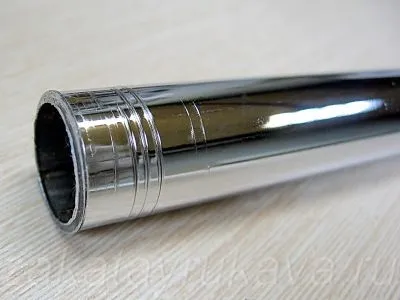

Якщо різання виконувалася без скотча, наприкінці хромованою труби видно сліди від притискних роликів.

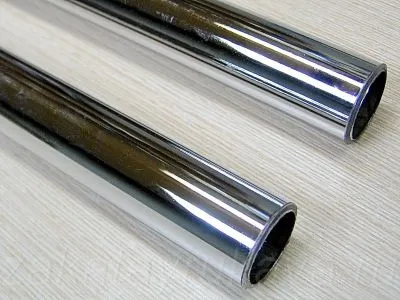

Труби відрізані із застосуванням скотча. Слідів від притискних роликів немає.

Як заточити відрізний ролик труборіза.

Рано чи пізно відрізний ролик труборіза затупляется і потребує заміни або заточування. Для вилучення ролика необхідно викрутити кріпильний гвинт і дістати ролик. Установка ролика відбувається в зворотному порядку.

Якщо придбати новий ролик проблематично, його можна заточити. Для цього знадобиться свердлильний верстат або дриль (шуруповерт), шматочок наждачного паперу середньої зернистості і саморобний нехитре пристосування, що складається з болта з шайбою і гайкою. Діаметр різьбової частини болта має дорівнювати посадковому (внутрішньому) діаметру ролика.

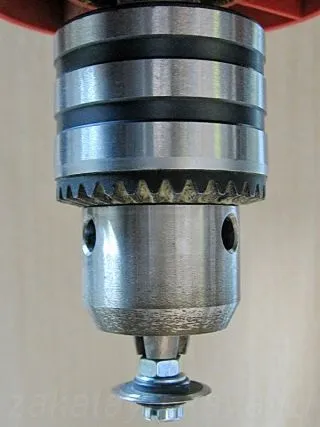

Пристосування для заточування ролика.

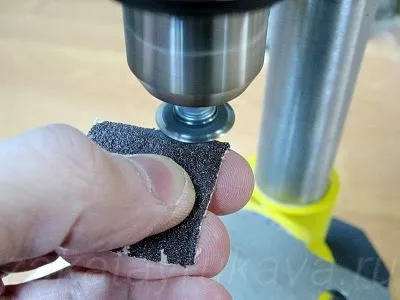

Заточка відрізного ролика.

Технологія заточування наступна. По черзі до кожної площині обертового ролика притуляє наждачний папір під експериментально визначеним кутом, прагнучи прибрати торовані задирки металу і заточити ріжучу грань до товщини близько 0,1 мм. Для роботи зі сталевими трубами немає сенсу заточувати ролик дуже гостро.

Такий інструмент як труборіз буде корисним придбанням для будь-якого майстра. Він дозволяє швидко, точно і якісно виконувати нарізку труб круглого перетину практично в будь-яких умовах. Єдиним обмеженням (неможливістю) застосування труборіза є наявність якого-небудь перешкоди на траєкторії руху інструменту, при його обертанні на трубі, коли немає можливості зробити повний круговий оборот.
