Трубопровідна арматура - типи і особливості пристроїв відео
Промислова трубопровідна арматура - це пристрій, який монтується на агрегатах, різних за призначенням трубопроводах і посудинах з метою управління потоками суспензійний, рідкої, порошкоподібної, газорідинної або газоподібної робочого середовища.
1 Трубопровідна арматура - класифікація по ГОСТ, довідник, умовні позначення
Описувана арматура здійснює управління зазначеними вище потоками за допомогою варіювання площі прохідного перетину трубопроводів. Безпосередньо під управлінням прийнято розуміти різні операції, які виконують цікаві для нас пристрої. Зокрема, такі:
- розподіл фаз;
- скидання;
- відключення;
- змішування;
- регулювання;
- розподіл.
Довідник арматури поділяє її на ряд видів в залежності від функціонального призначення пристроїв, які можуть бути:
- умовний тиск;
- умовний прохід.
Під умовним тиском, позначається в технічній документації як Ру або PN, розуміють найбільший надмірний тиск в резервуарі або трубопроводі, по яких транспортується потік з температурою +20 градусів Цельсія, що забезпечує заданий час експлуатації окремих складових системи і безпосередньо арматури. Номінали умовного тиску можна дізнатися в Державному стандарті 1984 року 26349. Умовний же прохід являє собою параметр Ду або DN, що описує з'єднувальні деталі трубопроводу. Його допустимі величини вказані в ГОСТ 28338-89.
2 Класифікація арматури за іншими показниками
За сферою застосування описувані нами пристрою ділять на п'ять груп:
- Загального призначення: підходить для всіх без винятку промислових галузей, виготовляється серійно.
- Спеціальна: випускається виключно за попередніми заявками державних організацій за узгодженими в технічному завданні проектам.
- Санітарно-технічна: підходить для комплектації різноманітного обладнання, що використовується в побуті. Проводять цей тип арматури на поточних лініях. Причому особливу увагу виробники приділяють естетичності виробів і простоті їх експлуатації.
- Для особливих умов застосування: встановлюється в високотехнологічних енергетичних системах, в трубопроводах, по яких переміщують агресивні і токсичні середовища.
- Судова і транспортна для суднобудівних і транспортних підприємств.
За варіанту кріплення пристроїв до трубопроводів їх ділять на:
- ніпельні: з'єднуються за допомогою ніпеля;

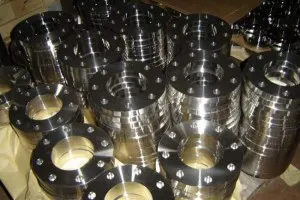

- фланцеві: використовуються фланці, що гарантують гарну міцність конструкції, простоту монтажу і зняття арматури;
- муфтові: застосовуються муфти з різьбленням внутрішнього типу;
- Штуцерна: в якості з'єднувального елемента виступає штуцер;
- цапкові: з'єднання на зовнішньої різьбі;
- стягнуті: кріплення за допомогою шпильок і гайок.
Широко поширений і випуск арматури під приварку. Такий спосіб з'єднання не вимагає проведення періодичних сервісних робіт з підтяжки гайок, штуцерів, фланців, забезпечує повну герметичність. Але ось у випадках, коли необхідно здійснити роботи по заміні складових арматури або виконати ремонт трубопроводу, пристрої для зварювання демонструють себе не з кращого боку.
- Вентиль (поворотний клапан). Який регулює або замикає елемент в такому пристрої пересувається паралельно осі робочого потоку, здійснюючи зворотно-поступальні рухи.
- Поворотний (дисковий) затвор. Інакше його називають гермоклапаном. Виконаний у формі диска, що обертається навколо осі, яка спрямована під деяким кутом або перпендикулярно робочого потоку.
- Засувка. Пересування пристрою відбувається перпендикулярно осі потоку.
- Кран. Трубна арматура з обертовим навколо своєї осі елементом регулювання або замикання. До потоку вісь крана може займати будь-яке положення.
3 Виробництво та ремонт трубопровідної арматури
Корпуси регулюючої, запірної, захисної та інших видів арматури виробляються з наступних матеріалів:
Виробники арматури використовують різні методи нанесення захисних покриттів на її внутрішню поверхню, зокрема, такі:
- футерування найритом або пластмасою;
- емалювання;
- гуммирование;
- Свинцювання.
А поверхні ущільнювачів цікавлять нас пристроїв виконуються з:
Підприємства, на яких виробляється арматура, виготовляють її з різними варіантами управління: з механічним приводом, ручним, дистанційним, автономним.
Ремонт трубної арматури здійснюється вкрай рідко. Як правило, старі і вийшли з ладу пристрої просто-напросто замінюють на нові. Це викликано тим, що в більшості випадків її заміна економічно більш вигідна, ніж вартість простоювання трубопроводу в той час, коли пристрій ремонтуватимуть. Фахівці радять вчасно проводити профілактику арматури і планові її огляди, які зводять до нуля ймовірність несподіваної відмови пристроїв. І тоді ніякої ремонт не знадобиться.
