Трубчастий колодязь - особливості конструкції
У звичайному розумінні, колодязь - це споруда, з якого воду черпають відром, але це не завжди так.
Залежно від особливостей конструкції і методів зведення, всі колодязі можна умовно розділити на три основні групи: шахтні (класичний варіант), трубчасті (абессінскіе), ключові.
З класичних колодязів воду можна зачерпнути відром і представляють вони собою вертикальні шахти, які обкладалися камінням, деревом або залізобетонними кільцями. Перетин шахтних колодязів зазвичай становить від 1 м до 2,5 м.
Ключові колодязі - це неглибокі ємності для збору джерельної води, а трубчасті колодязі і зовсім не колодязі, а свердловини діаметром від 3 до 50 см.

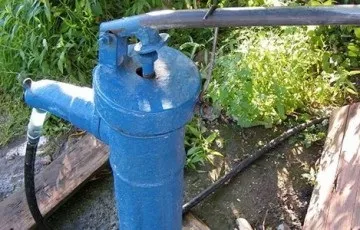

трубчасті колодязі
Колодязі, що мають трубчасту конструкцію, досить широко поширені. Їх складовими елементами є:
- труба-водоприймач;
- фільтр;
- насос;
- кран, розташований в надземної частини споруди.
Найчастіше трубчастий колодязь влаштовують на ділянках, де глибина залягання підземних вод становить до 10 м. Головною умовою для можливості виконання колодязя подібного типу залишається відсутність каменів і твердих порід на шляху до водоносного шару.
Для пристрою трубчастого колодязя буронабивних методом, перш за все, слід пробурити свердловину. Використовують при цьому ударний або бурової методи. Для проведення буріння свердловини застосовують спеціальний бур.
В процесі роботи (з інтервалом проходу в 50-60 см) важливо проводити виїмку породи і одночасно опускати обсадних труб, направляючи її вниз всередині утворюється шахти.
У тому випадку, якщо пристрій свердловини виконується ударним методом, трубу і інструмент з силою просувають вниз, що викликає руйнування кам'янистого грунту. Після завершення робіт породу видаляють з шахти.
При виконанні колодязя був типу підготовлену трубу фіксують в центрі викопаної шахти, після чого вільний простір заповнюють сухою землею. Після закінчення робіт грунтову засипку слід добре утрамбувати. Для установки труби всередині шахти рекомендується використовувати спеціальне пристосування, зване бабою. Трубу з силою забивають в грунт, опускаючи до рівня водоносного горизонту.

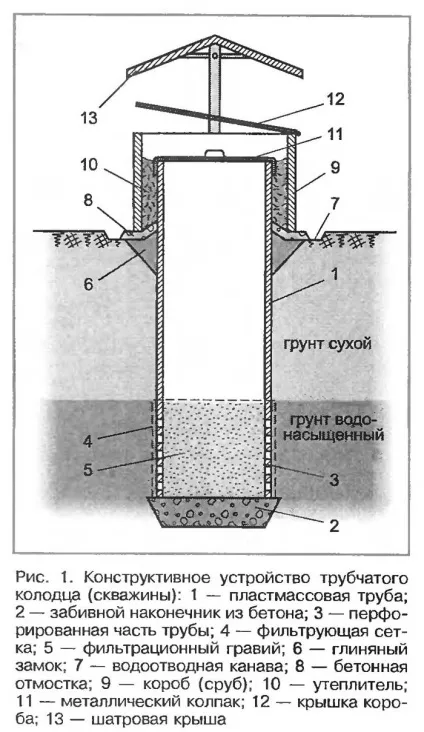

Детальніше представить трубчастий колодязь схема, наведена на малюнку.
Абиссинский колодязь
Історія абиссинского колодязя бере початок з 19-го століття, винахідником цієї конструкції і способу буріння є американець Нортон. Поширення набуло з початку використання його англійцями в Абіссінії.
Абиссинский колодязь трубчастий забивний є просту конструкцію дозволяють отримувати воду на своїй земельній ділянці. Установка такої свердловини задоволена бюджетна, а сам процес буріння займає менше доби. Цей спосіб видобутку води фактично доступний кожному і дозволяє в короткі терміни забезпечити дачу, будинок живлющою вологою.
Фактично, абіссінський колодязь - це неглибока свердловина, яка доходила до першого водоносного шару. З такого колодязя воду не можна зачерпнути відром, а процес перекачування води здійснюється за рахунок поверхневого електричного насоса або ручним насосом.
Для такого колодязя дуже важливий рівень залягання водоносного шару, тому що пристрій здатний працювати не глибше рівня 8 м. В іншому випадку проводиться буріння вже іншого типу свердловини. Встановлювати таке джерело слід, дотримуючись основні санітарні норми для звичайного колодязя.
Такий колодязь створюється шляхом проколу грунту трубою діаметром дюйм, до якої підключається насос. Свердловина являє собою конструкцію з відрізків труб довжиною від 1 до 3 м. На першій трубі встановлюється спеціальний наконечник. Перший відрізок облаштовують фільтром.
Технології створення трубчастих колодязів
Вибір технології будівництва залежить від місця, обладнання та засобів.
- Забивна - проводиться шляхом вдавлення трубопроводу в землю. При виборі цього способу забивання може проводитися навіть звичайним молотом. Така технологія створення свердловини найчастіше призводить до деформації наконечника, але не вимагає особливого устаткування (для відрізків труб з замками) і може виконуватися в поодинці. Відрізки труб, висотою до одного метра, можна забивати навіть в підвалі;
- Буронабивна - трубопровід занурюється в просвердлену свердловину. Свердловина має невеликий діаметр, тому занурення конструкції вимагає певного навантаження, але в порівнянні з першим методом вона не так значна. Для створення свердловини необхідне спеціальне обладнання. В окремих випадках, така свердловина складається з обсадної і водозабірної труб різного діаметру.
Процес створення трубчастого колодязя наступний: труба-водоприймач, яка вдавлюється в свердловину або забивається в грунт, складається з окремих відрізків, що доточувати один до іншого за допомогою зварювання або різьбового з'єднання, в міру опускання труби в глибину (при різьбовому з'єднанні іспользуютуплотненія для забивних труб ). Найперший відрізок забезпечується гострим наконечником і в ньому просверливается багато дрібних отворів, які утворюють фільтр.
Для забивання труби або її вдавлення використовують дерев'яну «бабу» або масивну кувалду. Насос для відкачування води може бути ручним або електричним (поверхневим). Для повної автоматизації процесу викачування води (відкрив кран - побігла вода) встановлюють в утепленому приямку у свердловини (щоб не перемерзає) насосну станцію з комплектом автоматики.
Якість і кількість води з трубчастого колодязя будуть збільшуватися в міру утворення навколо фільтра в водоносному шарі «груші» - простору в грунті для збору води.
Переваги абиссинского колодязя значні. Спорудити і встановити конструкцію можна своїми руками. Вартість такого колодязя дешевше звичайного або свердловини. Час на установку займає від 6 до 10 годин, що дозволяє швидко отримати постійний доступ до води. Обсяг води, що подається здатний покрити всі потреби для побутового використання і для поливу земельної ділянки.
Конструкція колодязя не займає багато місця, не порушить ландшафт, а крім цього колодязь можна встановити навіть в підвалі будинку, в лазні або в гаражі.
