Труба гофрована пвх як вибрати і встановити трубу з зондом для провідної мережі все про труби

Одним з найбільш безпечних, довговічних, зручних в експлуатації і недорогих засобів для прокладки різних типів провідних електромереж є труба гофрована ПВХ. Саме їй віддають перевагу більшість практикуючих електриків, що свідчить про високу надійність даного матеріалу. Про характеристики гофрованих труб, а також про основні і альтернативні методи їх застосування ми і поговоримо в даній статті.

Кабель-канали з гофрованої труби широко і повсеменстно застосовуються в сучасній практиці

Характеристика гофрованих труб з ПВХ

Області застосування гофрованих ПВХ труб

Так звана гофра застосовується, як правило, в двох областях:

Практичне застосування гофрованої дренажної ПВХ труби

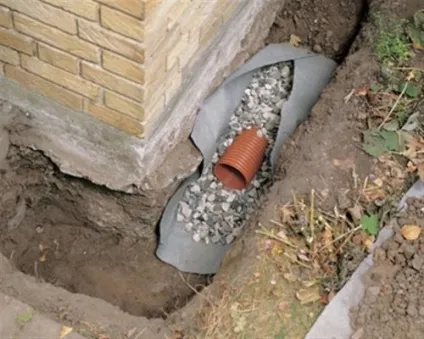

• Крім того, в практиці має місце труба дренажна гофрована ПВХ, використовувана при організації систем водовідведення від об'єктів різних типів.

При прокладанні домашніх систем водовідведення такі труби використовувати не рекомендується, оскільки при температурі води понад 65 градусів вони мають властивість розм'якшуватися. Замість них краще використовувати труби гофровані з поліетилену (PE) або поліпропілену (PP).

Особливості та технічні харатеристики гофрованої ПВХ труби

Труба гофрована з самозагасаючого ПВХ має наступні особливості:

• Чи не поширює полум'я, затухаючи при зникненні джерела горіння.
• Має стовідсоткову стійкість до вологи.
• Чи не старіє і не схильна до погіршення експлуатаційних характеристик з плином часу.
• Без проблем монтується в діапазоні температур -5 .. + 60 градусів, підлягає експлуатації в межах температур повітря -20 .. + 80 градусів.

Технічні характеристики гофро труби з полівінілхлориду:

• Легка серія гофрованих труб має опір до стиснення більш 320Н / 5см, важка серія - более750Н / 5см, надважка серія - більш 1250Н / 5см.
• Колір труб переважно сірий (RAL7035).
• Ступінь забезпечується захисту - IP55.

Ціна: труба гофрована ПВХ з зондом коштує приблизно від 3 до 50 рублів за погонний метр в залежності від діаметра

Форми випуску, монтаж і експлуатація гофрованих труб

Як вибрати діаметр гофрованої ПВХ труби

Інструкція по вибору діаметра труби виглядає наступним чином:

Гофрована труба ПВХ ДКС однаково добре підходить для різних типів проводів і випускається в широкому асортименті діаметрів

Правила монтажу і експлуатації гофрованої труби з полівінілхлориду

Монтаж труби в побутових умовах легко може бути здійснений своїми руками. Виріб даного типу призначений як для прихованої прокладки. так і для відкритої. Приховану прокладку здійснюють в штробах стін, підлог і стель, виконаних з негорючих матеріалів. Відкриту прокладку виконують переважно всередині приміщень.

Підставою для труб при цьому повинні також служити негорючі і важкозгораємі матеріали. Крім того, слід уникати прямого впливу на поверхню труб ультрафіолетового випромінювання.

Важку і надважку гофровані труби рекомендується використовувати там, де до міцності кабель-каналу пред'являються підвищені і високі вимоги відповідно, наприклад при прокладці в цементному стягуванні або під заливкою бетону.

Труба гнучка гофрована ПВХ виступає для дротових мереж в якості додаткового шару ізоляції і виключає ймовірність ураження електричним струмом у разі пошкодження власної ізоляції кабелю. Крім цього, гофра забезпечує високу механічну захист від пошкодження прокладеного кабелю, гарантуючи тим самим більш безпечну і безперервну роботу мережі.

1. Форма випуску труби найчастіше передбачає закладання в неї сталевого троса - так званої протягання.
2. При монтажі труба гофрована ПВХ з протяжкою закладається в стіну.
3. Для впровадження в гофрований рукав кабелю його кінець з'єднують з кінцем троса (протягання) і тягнуть трос із протилежного кінця кабель-каналу до повної прокладки.

Щоб протягнути кабель в гофровану трубу, потрібно прив'язати його кінець протяжке і витягнути трос протягання з протилежного боку труби

1. За необхідності підрізування труби можна виконати практично будь-яким ріжучим інструментом.

Протяжка дозволяє знизити витрати часу на монтаж кабелю приблизно в 3 рази. Виробляється та реалізується гофрована труба в бухтах 25, 50 і 100м. Спеціальних вимог щодо її перевезення і зберіганню не передбачається. Отже, ми дали детальну характеристику гофрованої труби з самозагасаючого полівінілхлориду, розглянули технологію її вибору і монтажу. Хочеться вірити, що тепер у вас не виникне труднощів з підбором матеріалу для прокладки вашої провідної мережі і, власне, його монтажем.
