труба гарячекатана

Труба безшовна гарячекатана - це цілісне виріб, отримане на завершальному етапі переділу з вуглецевої або легованої, або високолегованої сталі і сплавів шляхом гарячого прокату. Трубу гарячекатану безшовну отримують декількома способами, вибір яких визначається вимогами до розмірів і якості виробу, властивостями, властивими металу заготовки, з якої вона буде виплавлятися.

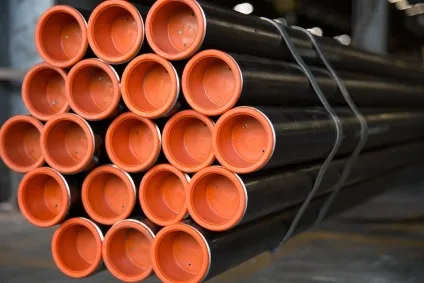

Гарячекатані труби - це вироби, які не мають шва, їх отримують декількома способами

Класифікація видів виробництва безшовних горячедеформірованних труб

В основу класифікації виробництва безшовних горячедеформірованних труб покладено три головні відмінні риси:

Спосіб отримання гільзи.
Спосіб розкочування гільзи в трубу.
Спосіб, яким остаточно формується діаметр вироби і товщина його стінки.

Процес виробництва з найбільшою повнотою характеризує спосіб розкочування гільзи в трубу. Трубопрокатні агрегати і цехи отримують назву, виходячи саме з цього параметра. Спосіб розкочування гільзи в трубу може бути поєднаний як з будь-яким способом отримання гільзи, так і з будь-яким методом остаточного формування вироби.

Для отримання гільзи може використовуватися:

Прошивка на косовалкових стані.
Прошивка на пресі.
Прессововалковая прошивка.
Прошивка на пресі з поєднанням розкочування на косовалкових стані.

Способи розкочування гільзи

Поздовжня прокатка на автоматичному стані - на стаціонарній короткою оправці. Автоматичні стани широко поширені, так як виробництво на них пов'язане з досягненням цілої низки переваг:

універсальності випускається сортаменту;
досить високою продуктивністю;
високого ступеня механізації;
високого рівня автоматизації;
великий маневреності в досягненні повного завантаження устаткування.

Прокатка майбутніх труб може здійснюватися на прокатних станах різного типу, кожен з яких дозволяє отримати вироби з певною довжиною і товщиною стінки

Серед трубопрокатних агрегатів з автоматичним станом прийнято виділяти, відштовхуючись від сортаменту (диметра виробів):

малі - виробляють вироби діаметром до півтора сотень міліметрів;
середні - до двохсот п'ятдесяти міліметрів;
великі - до чотирьохсот міліметрів і більше.

малі - призначені для виробництва виробів, що не перевищують по довжині шістдесяти метрів, по діаметру - 114 міліметрів, з товщиною стінок не менше двох з половиною-чотирьох міліметрів;
середні - довжиною не більше сорока метрів, діаметром - до 325 міліметрів, з товщиною стінок не менше п'яти-восьми міліметрів;
великі - довжиною до тридцяти шести метрів, діаметром - до семисот міліметрів, зі стінками товщиною не менше шести-десяти міліметрів.

Поздовжня прокатка на безперервному стані (довга циліндрична оправлення, плаваюча або утримувана, повністю або частково, в многоклетевом стані). Безперервну прокатку прийнято вважати найбільш перспективним високопродуктивним способом виробництва гарячекатаних труб. Для виготовлення продукції діаметром від шістнадцяти і до трьохсот п'ятдесяти міліметрів і товщиною стінок два-двадцять п'ять міліметрів використовуються переважно вуглецеві і низьколеговані сталі, іноді - високолеговані.

Для прокатки в безперервному стані використовують заготовки з легованих або вуглецевої сталі

Гвинтові прокатка на гуркотів станів (довга плаваюча оправлення в косовалкових стані). Гвинтові прокатку застосовують на всіх трьох валках трубопрокатного агрегату з тривалковим станом - прошивному, гуркоту і калібрувальному. Поступаючись по продуктивності трубопрокатним агрегатів з безперервним станом, агрегати з гуркотів станів відзначаються як високо маневрені. Перехід на виробництво виробів іншого діаметра не представляє ніякої складності, так як немає необхідності в заміні валків. Для виробництва порівняно товстостінних виробів високої точності використовують вуглецеві і леговані стали, в основному випускаються труби для кілець підшипників.

На рейковому стані. В цьому випадку за допомогою дорна склянки проштовхуються крізь ряд звужуються калібрів кілець або роликових обойм. З квадратної заготовки, одержуваної на установках безперервного розливання або прокаткою, виробляються тонкостінні труби діаметром до 245 мм. Вітчизняні агрегати для прокатки труб з рейковим станом на увазі високу собівартість виробів і неважливого якості зовнішньої поверхні не набули поширення. Зарубіжні модернізовані агрегати дозволяють з вуглецевих і легованих сталей отримувати вироби довжиною до дванадцяти метрів і діаметром від 21 і до 245 мм, зі стінками товщиною від двох з половиною до десяти міліметрів.

На трубопрофільних пресі. Стаціонарно встановлена оправлення і матричне кільце утворюють кільцеву щілину, куди видавлюється метал. Трубопрокатні агрегати з трубопрофільних пресом дозволяють виконувати профілі складної форми з високою точністю. Допуск по товщині стінки на них встановлюється в десять відсотків, але може бути, при необхідності, зменшений до п'яти-восьми відсотків. Високої точності досягають завдяки концентрично розташуванню технологічного інструментарію і осесиметричної схемою деформації.

Поперечна прокатка на планетарному стані. Це нерухома оправлення в конічних валках, які встановили у обертову обойму.

Як проводиться безшовна гарячекатана труба

Безшовна гарячекатана (гарячодеформовані, гарячепресованих) труба з нержавіючої сталі виконується зазвичай на станах, що працюють за принципом безперервної дії.

Безшовна конструкція в процесі виготовлення проходить кілька етапів, загальних для агрегатів зі станами різного типу:

металеву заготовку подають в спеціальну піч і нагрівають до заданої температури;
для отримання гільзи застосовується прошивному стані, в гільзу вводиться оправлення і проводиться прокатка;
після закінчення прокатки проводиться витяг гільзи, а кінець труби обрізається;
зовнішня поверхня труби вирівнюється;
для проведення редукування використовується редукційний або безперервний калібрувальний стан. Ця процедура є строго обов'язковою, оскільки дозволяє уникнути появи овальності вироби. Безшовна труба великого діаметру може зажадати застосування стану-розширювача;
після охолодження виробу воно нарізається на відрізки потрібної довжини і проходить остаточну обробку.

Сфери застосування і гідності безшовних горячедеформірованних труб

Отримані способом гарячої прокатки безшовні вироби знаходять застосування:

в водопровідних системах і системах опалення, різнихкотелень, в основному, в житлово-комунальному господарстві;
в фармацевтичному виробництві;
на підприємствах харчової промисловості;
в транспортній галузі;
на хімічних, нафтовидобувних і нафтопереробних підприємствах;
в суднобудуванні, авіабудуванні, будівництві та енергетиці;
при виготовленні меблів і дизайнерських конструкцій.

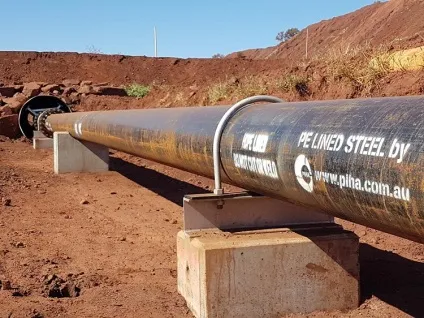

Безшовні труби - основа магістралей різного призначення, що працюють під високим тиском

Настільки широке і різноманітне застосування обумовлене чудовими експлуатаційними характеристиками нержавіючої сталі, яка характеризується:

відмінною механічною міцністю;
стійкістю по відношенню до корозії;
термостійкість, що дозволяє застосовувати продукцію в широкому температурному діапазоні;
стійкістю при впливі агресивних хімічних складів.

Цими якостями і пояснюється широке поширення і затребуваність виробів, які відрізняються високою вартістю, яка витікає з необхідності використання для виробництва громіздкого і дорогого устаткування.

Тільки безшовні труби можуть сміливо використовуватися для облаштування водопроводів і трубопроводів, по яких транспортуються агресивні рідкі склади, так як вони ніколи не протекут і не поржавіють.

Асортимент гарячекатаних безшовних труб

Безшовні гарячодеформовані вироби відрізняються за формою, розмірами, матеріалами і особливостям виготовлення. У різноманітному асортименті прийнято виділяти труби по виду перетину:

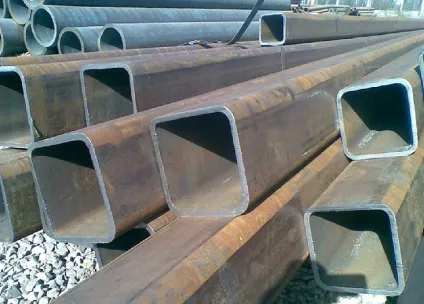

Труби гарячої прокатки можуть випускатися з різною формою перетину

Точність виготовлення зовнішнього діаметра вироби може бути:

За товщиною стінки вироби відносять до:

товстостінним - від 12, 5 до сорока міліметрів;
тонкостінних - шість-дванадцять міліметрів.

Вироби відрізняються довжиною:

немірної - від чотирьох і до дванадцяти з половиною метрів;
мірної - в тих же межах;
кратної мірної -з припуском в п'ять міліметрів на кожен рез;
приблизною.

Для виготовлення використовується сталь:

За характеристиками матеріалу, застосованого в конструкції, безшовні гарячодеформовані труби поділяються на п'ять груп, що відрізняються нормуванням:

А - механічних властивостей;
Б - хімічного складу;
В - механічних властивостей і хімічного складу;
Г - хімічного складу і контролем механічних властивостей на зразках;
Д - випробувального гідравлічного тиску.

Труби діляться на класи, які визначають призначення кожного типу горячедеформірованних виробів

Безшовні гарячекатані труби, виконані з заготовки у вигляді цілісного злитка, непридатні для використання з метою транспортування шкідливих (I, II і III класів), вибухонебезпечних, пожежонебезпечних речовин, гарячої води і пари.

Найважливіші технічні характеристики по ГОСТам 8731-74 і 8732-78

Для всіх виробів, включених до переліку типорозмірів, ГОСТом регламентовані діаметр, довжина, товщина і маса погонного метра. Відповідно до класифікації по точності виготовлення встановлюється можливість граничних відхилень від номінального діаметра. Встановлено (незалежно від класифікації) граничні відхилення (допуски) по довжині і кривизні, товщині стінки. Обумовлений ряд нюансів, які стосуються узгодження замовлення між споживачем і виробником.

Визначено матеріали для виготовлення - сталеві вуглецеві і леговані сплави. Залежно від якості виробу розбиті на п'ять груп: А, Б, В, Г, Д. ГОСТом особливо обумовлено право замовника вимагати поставки термічно оброблених труб. При цьому режим термічної обробки і нормовані значення механічних властивостей встановлюються на основі затверджених в установленому порядку нормативно-технічних документів.

ГОСТом не допускається наявність на поверхні виробів явних дефектів (тріщин, заходів, рванини і полон), що порушують встановлену товщину стінки. При виготовленні труб для подальшої механічної обробки з метою отримання з них деталей можливе встановлення додаткових вимог до якості поверхні за погодженням, досягнутої між замовником і виробником.

Кінці продукції обрізаються строго під кутом 90º зі зняттям задирок. Освіта при цьому фаски допускається за умови її нахилу до осі виробу під кутом не менше 70 градусів. При використанні для обрізки труб автогену або плазмового різання розмір припуску по довжині не може бути менше двадцяти міліметрів на кожен рез.

Зверніть увагу! Для труб, які планується використати під тиском, при формуванні замовлення обумовлюються умови роботи. Вироби повинні піддатися випробувального гідродавленію величиною до двадцяти атмосфер (на вимогу замовника цей поріг може бути перевищений).

Висока затребуваність дорогих у виготовленні безшовних гарячекатаних труб пояснюється їх чудовими достоїнствами, що дозволяють до певної міри знехтувати вартістю виробів. Вони геть виключають можливість протікання, досягаючи ідеальної герметичності і чудовою антикорозійної стійкості. Довговічні, надійні, універсальні в застосуванні вироби володіють реальною естетичною привабливістю і красою як втіленої раціональністю.
