трифазні випрямлячі

Розглянемо трифазні схеми випрямися-лення. Найпростіша трифазна схема випрямляючи-ня струму з нейтральною точкою зображена на рис.4.8.

Рис.4.8. Трифазний випрямляч з нейтральною точкою з діаграмою напруг

У цій схемі первинні обмотки трифазного трансформатора можуть з'єднаються зіркою або треуголь-ником, а вторинні - зіркою, причому в кожну вторинну обмотку включено по діоду. У цьому слу-чаї в кожен момент випрямлений струм проходить тільки через той діод, анод якого з'єдн ?? ен з за-жимом обмотки, які мають найбільший поклади-вальний потенціал по відношенню до нейтральної точки трансформатора. З цієї причини випрямлена на-напруга буде змінюватися по кривій, що являє-ся обвідної позитивних напівхвиль фазних напруг вторинних обмоток трансформатора (рис.4.8). Перемикання діодів відбувається в моменти, відповідні перетину поклади-них полусінусоід напруги. У навантаженні Rн струми, схожі через три діода, підсумовуються.

Середнє значення випрямленої напруги в цій схемі:

а середнє за період значення випрямленого струму, що проходить через кожен діод,

Зворотне напруга, що діє на кожен діод, так само амплітуді лин ?? ейного напруги, дей-ного в системі вторинних обмоток трансфор-матора, з'єдн ?? енних зіркою, оскільки діоди під-виключені анодами до кожної з фаз, а катодами до іншої фази через відкритий діод:

Істотним недоліком цієї схеми є те, що проходять тільки через вторинні обмот-ки струми одного напрямку (випрямлений струм) створюють у взаємно пов'язаних стрижнях трифазного трансформатора додатковий постійний магнітний потік. Щоб не допустити насичення магнітної системи за рахунок цього додаткового потоку, доводиться збільшувати перетин стрижнів і габарити трансформатора. Трифазну схему випрямляча з нейтральною точкою застосовують толь-ко в малопотужних силових установках.

Мостова трифазна схема випрямлення пе-ремінного струму зображена на рис. 4.9. У ній з-подружжя принципи мостової схеми і схеми мно-гофазного випрямлення. У цій схемі нульова точ-ка трансформатора для випрямлення не потрібна і в зв'язку з цим первинні і вторинні обмотки бувають з'єдн ?? єни як зіркою, так і трикутником.

Рис.4.9. Схема трифазного мостового випрямляча (міст Ларіонова).

Шість діодів утворюють дві групи - непарну VD1. VD3 і VD5 і парну VD2. VD4 і VD6. У непарної групи катоди з'єдн ?? єни разом і служать точкою виведення випрямляча з позитивним потен-циал, а у парному групи - аноди з'єдн ?? єни разом і служать точкою виведення з негативним по-потенціалом. При роботі цієї схеми випрямляються обидві напівхвилі змінної напруги вс ?? ех вто-ковий обмоток трансформатора, завдяки чому пульсації випрямленої напруги значною але зменшуються. У схемі на рис. 4.9 в кожен момент працює той діод непарної групи, у якого анод в даний момент має найбільший поклади-вальний потенціал, а разом з ним той діод парної групи, у якого катод має найбільший по аб-солютной величин ?? е негативний потенціал. Вип-рямленное напруга буде змінюватися по огинаючи-нього з подвійною частотою пульсацій (рис. 4.10, з).

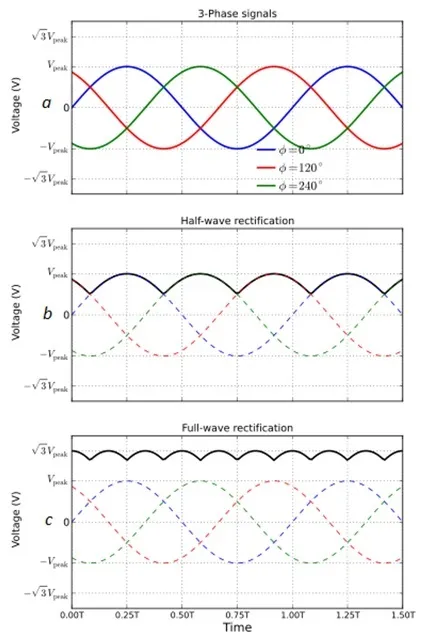

Рис.4.10. Тимчасова діаграма напруг трифазної мостової схеми.

(А - з виходу трансформатора; в - після випрямлення позитивних напівперіодів;

з - випрямлена напруга)

Середнє значення випрямленої напруги в цій схемі Ud = 1,35Uл = 2,34Uф.

Середній струм через діод I д = Id / 3. причому даний струм проходить через два послідовно включений-них діода. Зворотне напруга, що діє на кожен діод, тут також одно амплітудному зна-ню лин ?? ейного напруги:

У потужних випрямлячах в основному вико-ється бруківка трифазна схема. Вона отримала широке застосування в керованих випрямити-лях, в яких, регулюючи моменти відкривання і закривання діодів (тиристорів), можна в ши-рокіх межах регулювати середнє значення випрямленого струму.
