Тренажер призначений для самостійної витяжки хребта і профілактики його захворювань, тренування м'язової системи з ефектом розваги, зручний в експлуатації, для перевезення і зберігання між заняттями. Тренажер містить складну раму з горизонтальною опорної віссю, встановлений на горизонтальній опорній осі знімний поворотний стіл із захопленнями для ніг і голови користувача, ручки для управління кутом нахилу столу, закріплені на складаний рамі. Також містить захоплення для фіксації голови у вигляді вузької подушки під шию і ременя під підборіддя. Крім того, на краю столу, протилежному краю із захопленнями для фіксації ніг, розташований підгрудний ремінь, що фіксує грудну клітку, притиснутий до поворотного столу за допомогою гумової лени і пов'язаний з краєм столу регульованою по довжині стропой підвісу. Причому кінці ременя під підборіддя і вузькі боку подушки під шию з'єднані сполучними стропами, які пропущені через петлі в регульованих по довжині стропах підголівника, пов'язаних з краєм столу, при цьому захоплення для фіксації голови має гумову стрічку, притискає подушку під шию до поворотного столу і ремінь під підборіддя до підборіддя. Поворотний стіл складається з двох частин, які з'єднуються між собою шурупами або гвинтами, забезпечуючи необхідну користувачу довжину столу. Технічний результат полягає в можливості адаптації тренажера до форми голови, розміром грудної клітки і зростання користувача. 4 мул.

Малюнки до патенту України 2475288

Винахід відноситься до розважальних, профілактичним і тренувальним пристроїв, призначених для самостійної профілактики захворювань хребта, суглобів ніг і внутрішніх органів, а також зміцнення м'язової системи.

До причин, що перешкоджає досягненню зазначеного нижче результату при використанні відомого пристрою, відноситься те, що відоме пристрій не має фіксованого похилого або горизонтального положення і не придатне для хворих і ослаблених людей, так як зміна положення поворотного столу вимагає постійного силового напруження всіх м'язів користувача. Пристрій не призначений для витягування хребта і суглобів нижніх кінцівок в напрямку від грудної клітини і шийних хребців до нижніх кінцівок, в його конструкції отсутствую захоплення для фіксації грудної клітки і голови.

До причин, що перешкоджає досягненню зазначеного нижче технічного результату при використанні відомого пристрою, відноситься те, що відоме пристрій не обладнане подгрудной ременем і не передбачає витягування хребта і суглобів нижніх кінцівок в положенні неповного вису головою вгору з фіксацією користувача за грудну клітку. Стіл має не розбірну конструкцію, яка не придатна для регулювання довжини по зростанню користувача і не зручна для транспортування. Пристрій фіксації голови автоматично адаптується до форми голови і не забезпечує вирівнювання зусиль на підборіддя і потилицю в положенні неповного вису вгору головою.

Завдання, яке вирішується винаходом, - самоврядний витягування хребта і суглобів нижніх кінцівок в напрямку від грудної клітини і шийних хребців до гомілковостопних суглобів і в зворотному напрямку за допомогою впливу сили тяжіння, зміни напрямку сили тяжіння на тіло, внутрішні органи і рідини організму, а також тренування м'язів рук і черевного преса з отриманням позитивних емоцій від повороту тіла в просторі.

Технічний результат від використання винаходу полягає в створенні зручного складного індивідуального пристрою, придатного до транспортування в малолітражному легковому автомобілі і адаптується до форми голови, розміром грудної клітки і зростання користувача, придатного для застосування в домашніх умовах для двосторонньої витяжки хребта і суглобів нижніх кінцівок з захопленням за гомілковостопні суглоби, за голову і за грудну клітку, тренування м'язів рук і черевного преса з отриманням позитивних емоцій.

Зазначений технічний результат при здійсненні винаходу досягається тим, що в тренажері, що містить складну раму з горизонтальною опорної віссю, встановлений на горизонтальній опорній осі знімний поворотний стіл із захопленнями для ніг, захоплення для фіксації голови у вигляді вузької подушки під шию і ременя під підборіддя, ручки для управління кутом нахилу столу, закріплені на складаний рамі, особливістю є те, що з метою забезпечення можливості витягування хребта в напрямку від грудної клітини і шийних хребців в до суглобів ніг на краю столу, протилежному краю із захопленнями для фіксації ніг, розташований підгрудний ремінь, що фіксує грудну клітку, притиснутий до поворотного столу за допомогою гумової стрічки і пов'язаний з краєм столу регульованою по довжині стропой підвісу, причому для зручності користування в захопленні для фіксації голови кінці ременя під підборіддя і вузькі боку подушки під шию з'єднані сполучними стропами, які пропущені через петлі в регульованих по довжині стропах підголівника, пов'язаних з краєм столу, при цьому за ват для фіксації голови має гумову стрічку, притискає подушку під шию до поворотного столу і ремінь під підборіддя до підборіддя, а поворотний стіл складається з двох частин, які з'єднуються між собою, наприклад, шурупами або гвинтами, забезпечуючи необхідну користувачу довжину столу.

Для пояснення цього винаходу наведені такі ілюстрації.

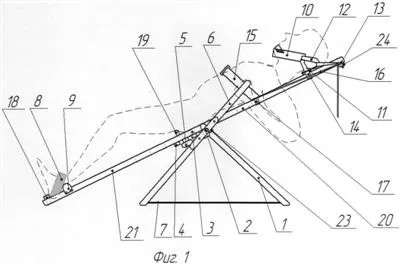

На фіг.1 представлений загальний вигляд в стані експлуатації.

На фіг.2 представлений вид верхньої частини столу.

На Фіг.3 представлений вид нижньої частини столу.

На фіг.4 представлений вид тренажера «Гойдалки Яловіцина» в складеному для зберігання між заняттями стані.

Тренажер «Гойдалки Яловіцина» містить складну раму 1 з горизонтальною опорної віссю 2, встановлений на горизонтальній опорній осі поворотний стіл 3 з брусками 4 і фіксаторами 5 для фіксації поворотного столу на горизонтальній опорній осі в одному з чотирьох різних варіантах установки, ручки 6 на складаний рамі вище поворотного столу для ручного управління кутом нахилу столу. Положення горизонтальної опорної осі по висоті регулюється довжиною гнучких зв'язків 7 складаний рами 1. На протилежних краях столу закріплені захоплення для фіксації ніг 8 в зоні гомілковостопних суглобів з подушками під п'яти 9 і захоплення для фіксації голови у вигляді ременя під підборіддя 10 з подушкою під шию 11 , причому кінці ременя під підборіддя і вузькі боку подушки під шию з'єднані сполучними стропами 12, які пропущені через петлі в двох регульованих по довжині стропах підголівника 13, пов'язаних з краєм столу, гумова стрічка 14 притискає по вушка під шию 11 до поворотного столу 3 і ремінь під підборіддя 10 до подушки під шию 11, підгрудний ремінь 15 пов'язаний регульованою по довжині стропой підвісу 16 з краєм столу і притискається за допомогою гумової стрічки 17 до поворотного столу 3.

При установці поворотного столу 3 горизонтальна опорна вісь 2 розташовується і фіксується фіксатором 5 між брусками 4 так, щоб забезпечити положення поворотного столу, стійке при укладанні користувача головою вгору з упором ногами в поперечину 18 поворотного столу, але легко змінюване зусиллям рук користувача, віджимаючих ручки 6 для виконання нахилу столу 3.

Захвати для фіксації ніг 8 виконані у формі стрічкових петель, під якими до поворотного столу 3 прикріплені подушки під п'яти 9. На лицьовій стороні столу розташована поперечина 19, яка є деталлю верхньої частини столу і з'єднується при складанні з нижньою частиною поворотного столу, одночасно виконуючи функцію упору для утримання користувача від ковзання при посадці і укладанні на поворотний стіл.

Поворотний стіл 3 складається відповідно з верхньої 20 і нижньої 21 частин, утворених поздовжніми дерев'яними рейками 22 і поперечиною 18, 19, 23, 24, що з'єднують рейки 22. Верхня частина поворотного столу показана на фіг.2, нижня частина столу показана на фіг. 3. Накладаючи одну частину столу на іншу, з різною величиною перекриття, і стягуючи їх кріпильними елементами, наприклад шурупами або гвинтами, стіл збирається на необхідний користувачу розмір. Зібраний поворотний стіл 3 з зафіксованої в ньому розкладний рамою 1, в положенні для зберігання між заняттями, показаний на фіг.4.

Тренажер «Гойдалки Яловіцина» працює в такий спосіб.

Користувач сідає вище поперечки 19, одягає поверх гомілковостопних суглобів захоплення для фіксації ніг 8 і ставить ноги на поперечину 18. Потім користувач лягає на поворотний стіл 3, встановлює і затягує під м'язами грудей підгрудний ремінь 15, одягає ремінь під підборіддя 10, розташовуючи подушку 11 під шиєю, і підгинає коліна, як показано на фіг.1. За рахунок вільного переміщення сполучних строп 12 в петлях регульованих по довжині строп 13 ремінь підборіддя і подушка під шию забезпечують рівномірний розподіл навантаження на підборіддя і потилицю. Потім користувач, віджимаючи руками ручки 6, повертає поворотний стіл 3 в положення головою вниз. При повороті під дією сили тяжіння тіло зісковзує по похилій поверхні столу 3 до вибору слабини в захопленнях для фіксації ніг 8, що зміщує центр ваги користувача від горизонтальної опорної осі 2 в сторону голови і користувач приймає стійке положення не повного вису головою вниз.

У цьому положенні сила тяжіння витягує хребет і суглоби ніг в напрямку від ніг до голови. У цьому ж положенні можна тренувати м'язи черевного преса, згинаючись в поясі з частковою допомогою або без допомоги рук.

Підтягуючись і віджимаючись від ручок 6 рами, можна тренувати м'язи рук, отримуючи позитивні емоції від зміни положення тіла в просторі і зміни напрямку дії сили тяжіння на внутрішні органи і рідини організму.

Тренажер «Гойдалки Яловіцина» можуть бути виготовлені машинобудівними і деревообробними підприємствами, що підтверджено виготовленням і випробуванням дослідних зразків.

ФОРМУЛА ВИНАХОДУ

Тренажер, що містить складну раму з горизонтальною опорної віссю, встановлений на горизонтальній опорній осі знімний поворотний стіл із захопленнями для ніг і голови користувача, ручки для управління кутом нахилу столу, закріплені на складаний рамі, захоплення для фіксації голови у вигляді вузької подушки під шию і ременя під підборіддя, що відрізняється тим, що на краю столу, протилежному краю із захопленнями для фіксації ніг, розташований підгрудний ремінь, що фіксує грудну клітку, притиснутий до поворотного столу за допомогою рез нової стрічки і пов'язаний з краєм столу регульованою по довжині стропой підвісу, причому кінці ременя під підборіддя і вузькі боку подушки під шию з'єднані сполучними стропами, які пропущені через петлі в регульованих по довжині стропах підголівника, пов'язаних з краєм столу, при цьому захоплення для фіксації голови має гумову стрічку, притискає подушку під шию до поворотного столу і ремінь під підборіддя до підборіддя, а поворотний стіл складається з двох частин, які з'єднуються між собою, наприклад, шурупами або гвинтами, забезпечуючи необхідну користувачу довжину столу.
