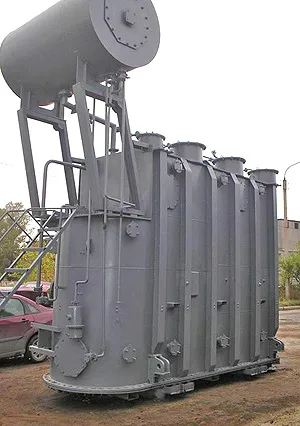

ТРДН - трансформатор силовий масляний трифазний двохобмотувальні
Умовне позначення ТРДН
Основні технічні параметри наведено в опитувальному аркуші.
Конструкція і принцип дії ТРДН
Трансформатор має остов з трехстержневой шіхтованной магнітною системою, зібраної з листів холоднокатаної електротехнічної сталі. Обмотки з мідного дроту циліндричні, розміщені на стрижнях остова концентрично. Лінійні і нейтральний вводи ВН забезпечені трансформаторами струму. Бак трансформатора дзвонового типу з нижнім роз'ємом забезпечується арматурою для заливки, відбору проб, слива і фільтрації масла, підключення системи охолодження і вакуум-насоса.
Регулювання напруги під навантаженням (РПН) здійснюється переключающим пристроєм в нейтрали обмотки ВН в межах + 9x1,78% номінальної напруги. Для переміщення в межах підстанції трансформатор на вимогу замовника може бути забезпечений поворотними каретками з ребордою. Колія для поздовжнього переміщення - 1 524 мм, для поперечного - 2 000 мм.
Система охолодження трансформатора має чотири радіатора.
