Травлення мідним купоросом

Тиждень тому прийшла така думка, що мідний купорос в черговий раз мене виручає. Насправді останні місяці три, я цькування плати, виключно розчином мідного купоросу і повареної солі і не засмучений результатом. Або вибору просто немає, я живу в 40 км від міста Керч і з'їздити просто за хлорним залізом немає ні бажання ні часу, а мідний купорос і сіль є завжди.

Мої близькі вирощую фруктові дерева і обробляють кору розчином вапна і мідного купоросу від різних жуків, тобто доступ до мідного купоросу вільний, а кухонна сіль є в кожній кухні

Так ось крайній раз я труїв плату розміром 105мм * 143мм протягом 2х годин. Друкована плата з двостороннього радянського текстоліту. Цей текстоліт не сучасна текстоліт, на ньому напилюв такий шар міді, що зачищати його НЕ наждачним папером, а наждаком потрібно.
Хотілося б коротенько розповісти про свій рецепт травлення розчином мідного купоросу

Для виготовлення розчину необхідно 500г води окропу, 3ст.л з гіркою мідного купоросу і 6ст.л кухонної солі, так само з гіркою. Перемішати компоненти в банку, поки не розчиняться повністю і вміст банки виливаємо в травильну ванночку. У мене це звичайна тарілка з під «дошерака», вона ідеально підходить для моїх плат.

Скину кілька фото, зроблених в процесі

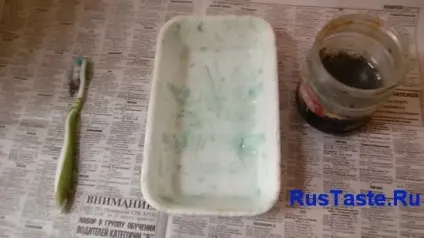

Мій «суповий набір» для травлення плат. Ванночка, залишки розчину і зубна счеткі для прискорення процесу травлення

На цій фотці видно як чітко лягла плата в ванночку, в такому положенні травлення проходить швидше

Ну і результат 2-х годинного очікування

Ось так через дві години плата була готова до свердління. Коли немає хлорного заліза, мідний купорос відмінно виручає.
Поки все.

P.S. Для тих хто постійно Новомосковскет, спасибі вам за терпіння. Мало того що колись писати, так ще я потрапив до лікарні на два тижні і через це мій сайт був місяць недоступний, за хостинг не було кому заплатити. Перепрошую за ці неприємності ще раз і спасибі, що ви зі мною
