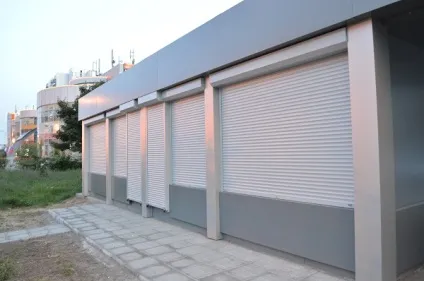

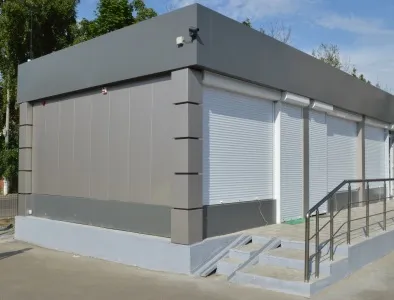

Торговий павільйон - столичний
Загальні дані торгових павільйонів "Столичний"
* Громадські будівлі (магазини, торгові майданчики, ярмарки, ринкові ряди, криті ринки);
* Адміністративні будівлі (офіси продажів, прохідні, штаби будівництва);
* Побутові будівлі (роздягальні, душові, пральні, гуртожитки);
* Виробничі будівлі (склади, пекарні, автосервіси, шиномонтажні бокси).
За параметрами будівельної класифікації швидкобудуюємі павільйони відносяться:
* Клас відповідальності будівлі III, що відповідає тимчасових будівель і споруд;
* Ступенем вогнестійкості згідно ФЗ-123 - IV (можливе підвищення ступеня вогнестійкості до III);
* Клас функціональної пожежної небезпеки - в залежності від призначення будівлі;
* Клас конструктивної пожежної небезпеки С0 - С1.
Опис конструкції торгових павільйонів "Столичний"
Конструкція павільйонів "Столичний" дозволяє з'єднувати їх між собою в торгові ряди. Так само до павільйонів можна добудовувати секції, тим самим збільшуючи торгову площу.

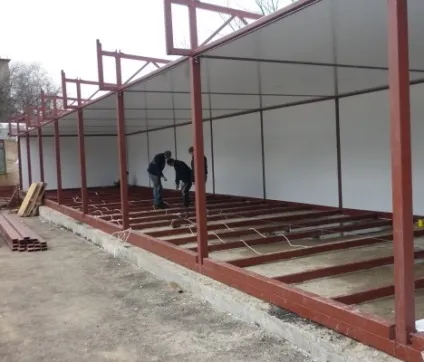

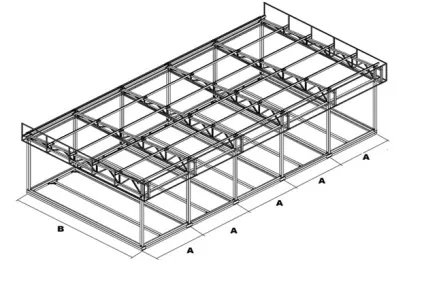

Основою павільйонів є металевий каркас, що збирається на болтових з'єднаннях. Елементи каркаса виконані з квадратної і прямокутної труби. Застосування даного виду сортаменту дозволяє при мінімальній вазі конструкції домогтися унікальних характеристик міцності несучого каркаса. До складу каркаса входять балки підстави, стійки, ферми, прогони. Дані елементи з'єднуються між собою оцинкованими болтами. Всі елементи каркаса виконуються із захисним покриттям: грунт + емаль.

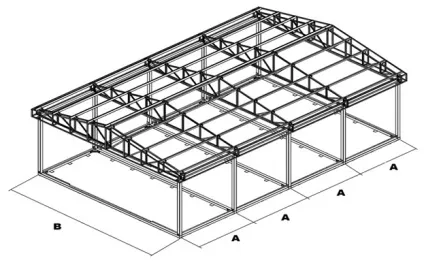

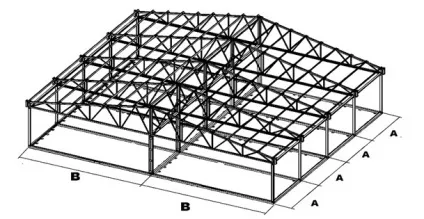

Каркас будівлі може бути виконаний за наступними схемами: однопролітного будівля з односхилим дахом (рис.1); однопролітного будівлі з двосхилим дахом (рис.2); двопрольотні будівля (можливо трьох і чотирьох пролетное) з двосхилим дахом (рис.3).

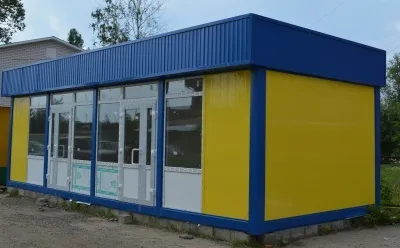

Стіни швидкомонтованих торгових павільйонів "Столичний" виконуються з тришарових структурних сендвіч-панелей, які встановлюються вертікально.Сендвіч-панелі складаються з трьох функціональних шарів - це шар наповнювача для тепло і звукоізоляції, а також два зовнішніх шару для формування захисту від впливу зовнішнього середовища і забезпечення жорсткості конструкції. Два зовнішніх шару складаються з оцинкованого металу, покритого шаром полімеру. Товщина шару наповнювача залежить від конкретних кліматичних та інших умов, в яких буде використовуватися будівельне споруда і може бути 100 - 300 мм.
Цоколь, парапет і стійки павільйону в комплектації "Модерн" і "Сучасний" виконані з композитних алюмінієвих фасадних панелей, а в комплектації "Класика" з оцинкованого металу з полімерним покриттям.
Пол торгового павільйону може бути виконаний в двох варіантах:
* Перший варіант складається з наступних шарів: сендвіч-панель (товщиною 100-300мм), фанера підвищеної водостійкості ГОСТ 3916.2-89 (товщиною 12-22мм), ламінат або лінолеум з плінтусом ПВХ;
* Другий варіант складається з наступних шарів: гідроізоляція, утеплювач пінополістирол (товщиною 50-200мм), стяжка з цементно-піщаного розчину (товщиною 50-80мм), керамогранітна плитка.

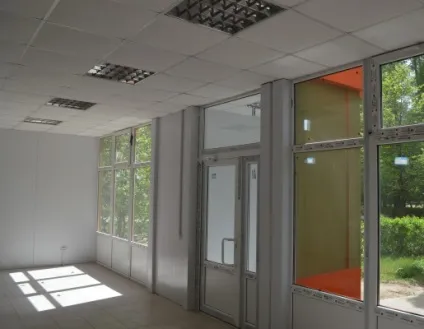

Стеля магазину виконаний з сендвіч-панелей товщиною 100-300мм. Додатково в комплектацію може входити підвісну стелю типу "Армстронг".
Покрівля будинку виконується з профільованого оцинкованого листа Н-60. Кріплення листів профнастилу між собою проводиться внахлест.
Внутрішні перегородки виконуються з сендвіч-панелей і обшиваються гіпсокартоном з вініловим покриттям або ламінованої деревинно-стружкової плитою.
Світлопрозорі конструкції. встановлювані в торгові павільйони, можуть бути виконані їх ПВХ або алюмінію. Склопакети можуть бути одне або двокамерними.
Двері: встановлюються трьох видів: металева (полімерне покриття, замок, ручка), ПВХ (засклена / глуха, склопакет однокамерний, скло прозоре просте товщиною 6мм, зашивання утеплена, замок, ручка), алюмінієва (засклена / глуха, склопакет однокамерний, скло прозоре просте товщиною 6мм, зашивання утеплена, замок, ручка). Двері виконуються одне, півтора або двостулкові.
ДОДАТКОВА КОМПЛЕКТАЦІЯ павільйон "СТОЛИЧНИЙ"
1. Система загального електропостачання розрахована на напругу 230В (АБО 380В), 50 Гц.
Загальна електропостачання будинку швидкого павільйону складається з наступних основних компонентів:
* Щиток розподільний;
* Люмінесцентні світильники робочого освітлення;
* Вимикачів двухклавішний;
* Розеток побутових одинарних або подвійних;
* Проводів, кабель каналів.
2. Система вентиляції складається з витяжних вентиляторів необхідних для забезпечення нормального повітрообміну. Із зовнішнього боку модуля вентиляційні отвори захищені декоративними решітками з сіткою дрібної фільтрації. Вентилятори включаються вимикачами, розташованими біля входу.
3. Система опалення включає в себе електричні обігрівачі (конвектори). Розрахунок теплового навантаження на опалення модульного комплексу проводиться згідно: СНиП 23-01-99 «Будівельна кліматологія»; СНиП 2.04.05-91 «Опалення, вентиляція і кондиціонування повітря»; СНиП П-3-79 «Будівельна теплотехніка»; СНиП П-3-76.

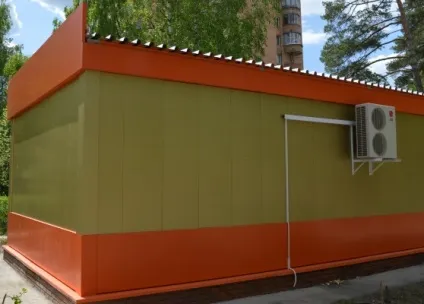

4. Спліт система складається з двох блоків внутрішнього і зовнішнього розміщення, з'єднаних між собою трасою фреонопровіда.

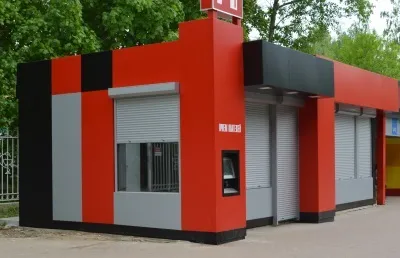

5. Ролетні системи (ролокасети) встановлюються на віконні та дверні прорізи з метою захисту торгових площ від злому і проникнення.
Торговий павільйон "Столичний" в комплектаціях "Модерн", "Сучасний" і "Класика" поставляється в розібраному вигляді за допомогою автомобільного або залізничного транспорту. Виробнича Компанія "Амулет" організовує доставку поУкаіни і країнам СНД, так само замовник може сам вивести продукцію (збірно-розбірні павільйони, кіоски, ринкові ряди і т.д.) з виробництва своїм транспортом.
Монтаж збірно-розбірних павільйонів проводиться на фундамент. В якості фундаменту може бути бетонна плита, рівна асфальтова площадка, стовпчастий або стрічковий фундамент. ПК "Амулет" надає всю документацію необхідну для будівництва фундаменту, а так само виконує всі роботи пов'язані з підготовкою фундаменту.

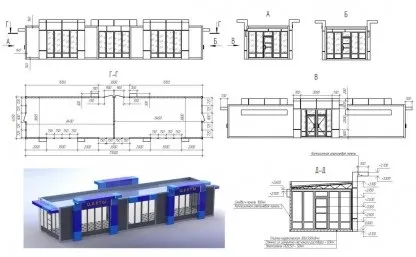

Установка конструкції збірно-розбірного павільйону виконується бригадою монтажників по кресленнях і докладної інструкції по збірці.
Монтаж торгових павільйонів може проводиться в будь-який час року.
