Типовий проект організації будівництва житловий будинок з вбудованими приміщеннями
огляду і обмірів будівельного майданчика;
матеріалів технічного обстеження;
ген. плану будівельного майданчика,
2. Основними монтажними механізмами з будівництва житлового будинку є:
- Баштовий кран КБ-403 - для зведення надземної частини будинку;
Допоміжними вантажопідйомними механізмами є:
- екскаватор Е0-4321Б з навісним обладнанням для розбирання існуючих будівель і споруд;
- автобетононасос типу "Штеттер" для подачі бетонної суміші до місць робіт;
3. Проект організації будівництва розроблений відповідно до чинних Федеральними і відомчими нормативними документами, в тому числі
- ГОСТ 12.3.009-76 * ССБТ, Роботи вантажно-розвантажувальні. Загальні вимоги безпеки.
- ГОСТ 23407-78. "Огородження інвентарні будівельних майданчиків і ділянок виробництв будівельно-монтажних робіт. Технічні умови."
- СНиП 3.01.01-85 * "Організація будівельного виробництва";
- СНиП 3.03.01-87 "Несучі та огороджувальні конструкції";
- Правила пожежної Безпеки в Укаїни, ППБ 01-93 МВС РФ;
- ВСН 41-85 (р) Госгражданстроя "Інструкція по розробці проектів організації і проектів виробництво робот з капітального ремонту житлових будинків"
- ПБ 10-382-00 "Правила будови і безпечної експлуатації вантажопідіймальних кранів"
4. Освітлення будівельного майданчика виконати за окремим проектом, що розробляється генпідрядної будівельної організацією і узгодженою замовником.
5. Розташування тимчасових побутових приміщень будівельної організації - передбачено в інвентарних пересувних 2-х ярусних вагон-побутових приміщеннях (див. СГП).
6. Тимчасове водопостачання - від існуючих джерел (див. СГП).
7. У виїзду з будмайданчика встановити пункт миття коліс автотранспорту.
тимчасових будівель споруд і мереж
1. Забезпечення будівельного майданчика на період будівництва електроенергією, водою здійснюється за узгодженими зі службами замовника технічним умовам, за окремим госпдоговорами між генпідрядником та замовником,
2. Для забезпечення безпеки пішоходів в районі будівельного майданчика, в роботу монтажного крана вводяться обмеження по проносу вантажів, для чого встановлюється сигнальне огородження і червоні прапорці, з ознайомленням кранівника, строполя, виробника робот.

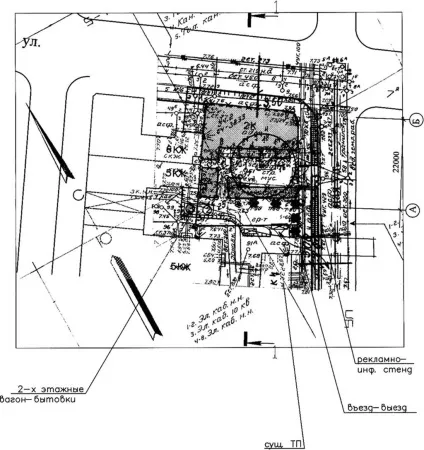

Будгенплан підготовчого періоду М 1: 500
на період знесення існуючих будівель
- зносяться будівлі і споруди
- існуючі будівлі та споруди
- сущ. асфальт. дороги і майданчики
- тимчасове огородження стор. майданчики
- критий захисний прохід для пішоходів
- ворота брешемо. огорожі стор. майданчики
- пост первинного пожежогасіння
- прожектора ел. освітлення
- пункт миття коліс автотранспорту
- майданчик з контейнерами для збору, зберігання і утилізації будівельних відходів
- напрямок руху автотранспорту
- інвентарний пересувний вагон-склад
- місця стоянок механізмів
- існуючі дерева, що підлягають знесенню

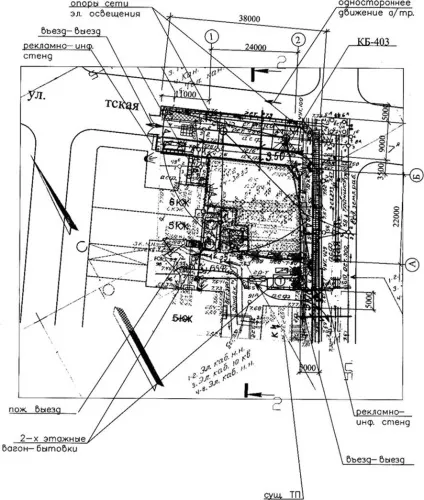

Будгенплан М 1: 500 основного періоду
- будується житловий будинок
- зносяться будівлі і споруди
- існуючі будівлі та споруди
- сущ. асфальт. дороги і майданчики
- тимчасове огородження стор. майданчики
- критий захисний прохід для пішоходів
- ворота брешемо. огорожі стор. майданчики
- тимчасова піщано (200 мм) - щебенева (150мм) дорога
- пост первинного пожежогасіння
- прожектора ел. освітлення
- пункт миття коліс автотранспорту
- межа небезпечної зони роботи крана
- зона обмеження проносу вантажу
- зона дії крана
- майданчик з контейнерами для збору, зберігання і утилізації будівельних відходів
- напрямок руху автотранспорту
- інвентарний пересувний вагон-склад
- місце прийому розчину і бетону
- місця стоянок крана
- мережу ел. освітлення (уточнюється окремим проектом)
- мережу водопостачання (уточнюється окремим проектом)
- існуючі дерева, що підлягають знесенню
Розріз 2-2 М 1: 200
Розріз 1-1 М 1: 200
екскаватора ЕО-4321Б з навісним гідромолотом
