Для того щоб будь-яке житлове будова нормально функціонувало, обов'язково потрібен монтаж системи водопостачання. Її грамотне пристрій забезпечить своєчасну подачу і достатній напір води. У даній статті буде докладно розглянута схема гарячого водопостачання, типи підключення та її особливості в багатоквартирному будинку.

Типові схеми систем водопостачання квартири в багатоквартирному будинку

Схема водопостачання і водовідведення - Фото 01

У чому особливість водопостачання багатоквартирного будинку?

Забезпечити водою будова з великою поверховістю дуже складно. Адже будинок складається з безлічі квартир з окремими санвузлами і сантехнічними приладами. Іншими словами схеми водопостачання в багатоквартирних будинках - це якийсь комплекс з окремими розведеннями труб, регуляторів тиску, фільтрами і облікованим обладнанням.

Найчастіше жителі багатоповерхівок користуються водою центрального водопостачання. За допомогою водопроводу вона подається в окремі сантехнічні прилади під певним тиском. Найчастіше вода проходить очистку за допомогою хлорування.

Склад системи центрального водопостачання

Централізовані схеми водопостачання в багатоповерхових будинках складаються з розподільної мережі, водозабірних споруд та очисних станцій. Перш ніж потрапити в квартиру, вода проходить довгий шлях від насосної станції до водойми. Тільки після очищення і знезараження вода прямує в розподільну мережу. За допомогою останньої вода подається до приладів і обладнання. Труби центральної схеми гарячого водопостачання багатоповерхового будинку можуть бути виконані з міді, металопластика і стали.

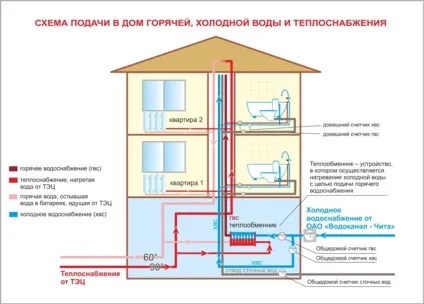

Принципова схема централізованої системи водопостачання - Фото 02

Останній вид матеріалу практично не використовується в сучасних будівлях.

Типи схем водопостачання

Система водопостачання буває трьох типів:

колекторна;
послідовна;
комбінована (змішана).

Останнім часом, коли в квартирах все частіше зустрічається велика кількість сантехнічного обладнання, використовують колекторних схему розводки. Вона є оптимальним варіантом нормального функціонування всіх приладів. Схема гарячого водопостачання колекторного типу виключає перепади тиску в різних точках підключення. Це є головною перевагою даної системи.

Схема колекторної розводки труб - Фото 03

Якщо розглядати схему більш детально, то можна зробити висновок, що ніяких проблем з використанням сантехнічного обладнання за призначенням в один і той же час не буде. Суть підключення така, що кожен окремий споживач води з'єднується з колекторами стояка холодного і гарячого водопостачання ізольовано. Труби не мають безлічі розгалужень, тому ймовірність протікання дуже мала. Такі схеми водопостачання в багатоповерхових будинках прості в обслуговуванні, однак вартість обладнання досить висока.

На думку фахівців, колекторна схема гарячого водопостачання вимагає установки складнішою установки сантехнічних приладів. Однак ці негативні сторони не настільки критичні, особливо якщо врахувати той факт, що у колекторної схеми є безліч переваг, наприклад - прихований монтаж труб і облік індивідуальних особливостей обладнання.

Послідовна схема розводки труб водопостачання в квартирі - Фото 04

Послідовна схема гарячого водопостачання багатоповерхового будинку - це найпростіший спосіб розводки. Така система перевірена часом, вона вводилася в експлуатацію ще за часів СРСР. Суть її пристрою в тому, що трубопровід холодного і гарячого водопостачання проводять паралельно один одному. Інженери радять використовувати дану систему в квартирах з одні санвузлом і невеликою кількістю сантехнічного обладнання.

У народі таку схему гарячого водопостачання багатоповерхового будинку називають тройніковой. Тобто від головних магістралей йдуть розгалуження, які з'єднуються один з одним трійниками. Незважаючи на простоту монтажу і економію витратного матеріалу, дана схема має кілька основних недоліків:

У разі протікання важко шукати пошкоджені ділянки.
Неможливість подачі води до окремого сантехнічного приладу.
Труднощі доступу до труб в разі поломки.

Гаряче водопостачання багатоквартирного будинку. схема

Розводки труб діляться на два типи: до стояка гарячого і холодного водопостачання. Коротко їх називають ХВП і ГВП. На особливу увагу заслуговує система гарячого водопостачання багатоквартирного будинку. Схема мереж ГВП складається з двох типів проводок - нижньої і верхньої. Щоб зберегти високу температуру в трубопроводі часто використовують закільцьованих проводки. Гравітаційний натиск заставляетводу циркулювати в кільці, незважаючи на відсутність водорозбору. В стояку вона охолоджується і потрапляє в нагрівач. Вода з більшою температурою подається в труби. Так і відбувається безперервна циркуляція теплоносія.

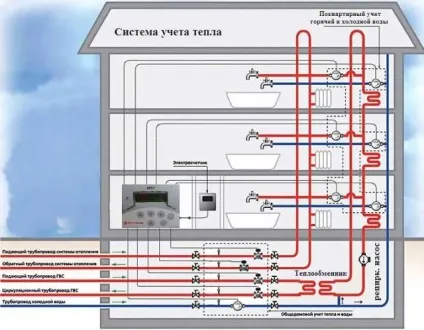

Пристрій гарячого водопостачання будинку - Фото 05

Тупикові магістралі також не рідкість, але найчастіше їх можна зустріти в господарських приміщеннях промислових об'єктів і в невеликих житлових будинках з малою поверховістю. Якщо відбір води планується постійно, то застосовують циркуляційний трубопровід. Інженери радять використовувати гаряче водопостачання в багатоквартирних будинках (схема була розглянута вище) з поверховістю не більше 4.Трубопровод з тупиковим стоякомтакже зустрічається в гуртожитках, санаторіях і готелях. Труби тупикової мережі мають меншу металоємність, тому остигають швидше.

Мережі ГВС в своєму складі мають горизонтальний магістральний трубопровід і розподільні стояки. Останні забезпечують розводки труб по окремим об'єкта - квартирах. ГВС монтують в максимальній близькості до сантехнічного обладнання.

Для будівель з великою протяжністю магістральних труб використовують схеми з циркуляційним і закільцьованим по дає трубопроводами. Обов'язковою умовою є установка насоса для підтримки циркуляції і постійного водообміну.

Однотрубна схема ГВС - Фото 06

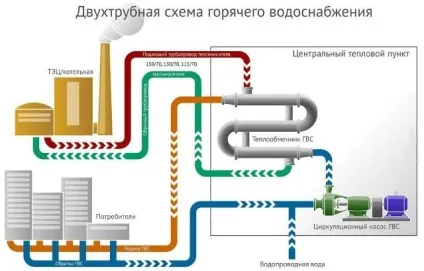

Двотрубна схема ГВС - Фото 07
