Типи високовольтних вимикачів
Високовольтні вимикачі.
Високовольтні вимикачі - це електричні апарати служать для зміни стану високовольтного елемента мережі (це може бути лінія, секція шин і т. Д.) «Включено-виключено» з метою оперативного управління системою енергопостачання, а так само для захисту і відключення високовольтного обладнання або ділянки мережі в аварійних ситуаціях.
Високовольтний вимикач складається з: системи контактів, дугогасительного пристрої, струмоведучих частин, ізоляції, приводного механізму і корпусу.
Конструкція вимикача дозволяє відключати струми КЗ в кілька десятків тисяч ампер, струми навантаження, а також порівняно невеликі індуктивні і ємнісні струми.
Основна проблема виникає при комутації великих струмів - це виникнення електричної дуги. Ця проблема вирішується застосування різних діелектричних середовищ між контактами вимикача.
За цією ознакою розрізняють основні типи високовольтних вимикачів діляться на:
Назви вимикачів відображають склад середовищ гасіння дуги.
Масляні вимикачі досить дешеві і прості в експлуатації, але основний їх недолік - вони пожежо- та вибухонебезпечні, до того ж досить габаритні.

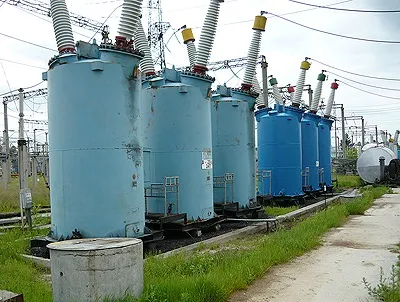

Мал. 1. Масляні вимикачі.
У повітряному вимикачі гасіння дуги відбувається за допомогою потужного потоку повітря з резервуара високого тиску. Повітряні вимикачі складніше і дорожче, ніж масляні, для їх роботи потрібна наявність компресорної станції для отримання чистого сухого повітря під високим тиск.

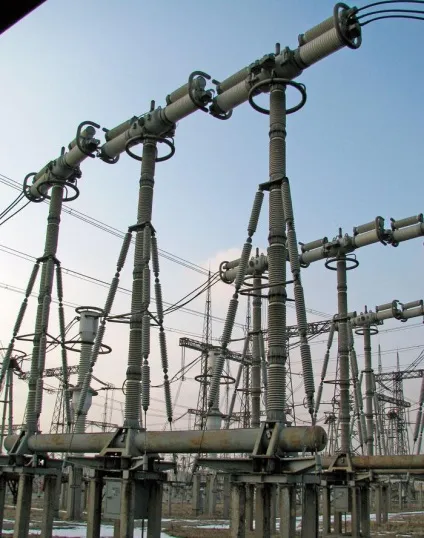

Мал. 2. Повітряні вимикачі.
У вакуумному вимикачі дуга гасне в розрідженому просторі дугогасильні камери. Вакуум характеризується надзвичайно високою електричною міцністю і швидко відновлюється після електричного пробою. Такі вимикачі відрізняється високою надійністю, простотою конструкції і зменшеними витратами на обслуговування.

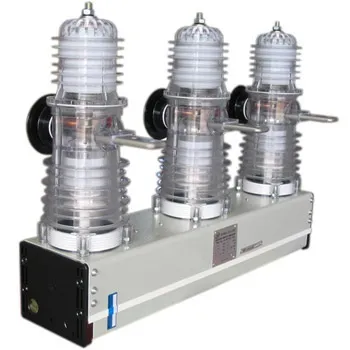

Мал. 3. Вакуумний вимикач.
Гасить середовищем в елегазові вимикачі є гексофторид сірки SF6 (елегаз). Ці вимикачі відрізняються підвищеною комутаційної здатністю і невеликими габаритами, основний недолік - висока вартість.

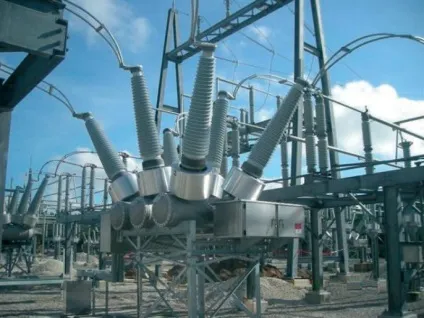

Мал. 4. елегазові вимикачі.
