типи свердел

За формою і призначенням інструмент для свердління можна розділити на наступні групи:

спіральні свердла;
свердла - центрові;
ложкові свердли;
розсувні свердла;
долота;
зенковки.

Для кожного окремого випадку свердління свердла підбираються залежно від умов обробки і висунутих виробу вимог.
Спіральні свердла (фіг. 16) складається з хвостовик; циліндричної або конічної форми, тіла і головки або робочої частини. Робоча частина свердла заточується під певним кутом, званим кутом заточки у вершини. Для того щоб свердло могло різати деревину під час свердління, вершину його заточують під певним кутом, рівним 60 - 90 °. Менші кути зазвичай беруть для свердління м'яких порід, великі - для твердих. Чим менше кут заточування при вершині, тим швидше тупиться свердло.

Такі свердла, крім торцевих ріжучих кромок, мають бічні ріжучі кромки, розташовані по спіралі. При висвердлюванні отворів великої глибини в торцевих частинах спіральні свердла дають хороші результати. Залежно від призначення довжину свердла можна зробити будь-який шляхом стикового зварювання хвостовика з робочою частиною.
Наварні подовжені свердла широко застосовуються для попереднього свердління лонжеронів під (металеві вузли. Недоліком цих свердел є відсутність підрізувач, в результаті чого під час свердління деревини поперек волокон відбувається вм'ята волокон (особливо у м'яких порід), і отвори втрачають необхідну чистоту. Як правило, ці свердла слід застосовувати тільки при торцевому свердлінні або під час свердління твердих порід і облагородженої деревини.
Точити спіральні свердла слід бруском з передньої грані різця. Заточка не змінює діаметра свердла, тому свердлом можна працювати до повного його зносу. Якість обробки деталі і продуктивність верстата при роботі спіральними свердлами значно залежить від правильності їх заточування.
Гвинтові свердла (фіг. 17) застосовуються для висвердлювання глибоких отворів, і торцевого свердління і представляють собою гвинтоподібно згорнуту пластинку з хвостовиком.

У вершини свердла робочі кромки кілька відтягнуті і утворюють підрізувач. Різці або леза розташовуються симетрично по відношенню до осі свердла, що дає йому хорошу стійкість в осьовому напрямку і не дозволяє зміщуватися при роботі в сторони. Гвинтові свердла бувають з циліндричним або конічним і рідше квадратним хвостовиком. Свердла заточуються напилком і потім бруском з задньої межі основного різця і з внутрішньої сторони підрізувач.
Центрові або перові свердла застосовуються для неглибокого свердління деревини поперек волокон. Ці свердла бувають двох видів.
Перові свердла з центру вістрям (фіг. 18). Робоча частина свердла складається з двох лез і двох бічних різців.

Центруюче вістря служить для направлення свердла при роботі: бічні різці або підрізувач підрізають волокна деревини, полегшуючи роботу лез, розташованих по радіусу перкі. Для нормальної роботи необхідно, щоб всі елементи свердла мали певні розміри. Довжина центрує вістря повинна дорівнювати приблизно однієї третини діаметра свердла. Бічний подрезатель повинен виступати над лезами на 1 - 1,5 мм.
Лезо свердла потрібно заточувати особистим напилком з заднього боку, а подрезатель - з внутрішньої. Центруюче вістря при заточуванні має зберігати первинну форму. Після заточування різців напилком їх слід правити бруском.

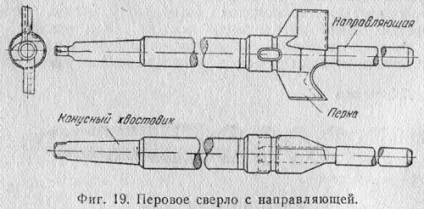

Перове свердло за допомогою ключового (фіг. 19) служить для свердління отворів великого діаметру і на значну глибину.

Напрямна тут замінює центрирующее вістря. Цими свердлами рассверливают отвір, попередньо просвердлені спіральним свердлом невеликого діаметру. Іноді перове свердло роблять з трьох частин: перкі, що направляє і конуса. Кожну частину роблять окремо і після виготовлення з'єднують разом, причому перки приварюють до конусу стикового зварюванням, а направляючу упресовують в гніздо перкі. При поломці або зношуванні направляючої її завжди можна замінити без переробки конуса і перки. Бічний подрезатель повинен виступати над основним різцем на 2 мм.
Улітообразное свердло (фіг. 20) призначається для ручного свердління деревини уздовж волокна (вторбц).

Улітообразние свердла погано працюють при великому числі оборотів. Недолік їх в тому, що під час свердління, у міру впровадження свердла з деревину, стружка ніяк не видаляється з отвору і заважає подальшій обробці. Улітообразние свердла заточують з внутрішньої сторони брусками і брусками, що мають закруглені краї.
Пазові свердла. Для отримання довгастих отворів, наприклад, гнізд, необхідно, крім осьового переміщення свердла, ще й бічне. В цьому випадку ріжучі кромки свердла повинні бути не тільки на торцевій, але і на бічній частині свердла. Такі свердла називаються поздовжньо-свердлильними або пазовими (фіг. 21).

Залежно від кількості різальних крайок такі свердла бувають одно -, двох - і трехрезцовие. Однорезцовое свердло володіє найбільшою продуктивністю, але його важко центрировать. Дворізцевій пазові свердла застосовують для отримання паза малих і середніх розмірів, трехрезцовие - для отримання паза середніх і великих розмірів. Точити пазові свердла слід бруском з передньої межі.
Розсувні свердла. Розсувні свердла (застосовують на свердлильних верстатах в тих випадках, коли необхідно свердлити отвори великих діаметрів або для спеціальних робіт (вирізка гуртків і шайб).
Розсувне свердло складається з двох основних частин: державки і власне різця. Державки можуть бути двох видів:
для виреекі шайб (фіг. 22) і для свердління отворів (фіг. 23).

Різець вставляють в гніздо робочої частини державки і закріплюють в ньому за допомогою гвинта; встановлюють свердло на необхідний діаметр по масштабній лінійці. Державка закріплюють на робочому валу верстата або безпосередньо в шпиндель верстата або шляхом закріплення хвостовика державки в патрон. Різці заточують на заточном наждачному жорні і правлять бруском.
Долото (фіг. 24) застосовують для отримання отворів прямокутної форми.

Долота бувають з циліндричним і конічним хвостовиком і складаються з тіла, головки або робочої частини і хвостовика. Долото заточують з одного боку напилком. Ширина і форма робочої частини долота залежать від ширини гнізда.

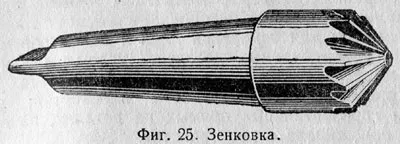

Зенковки (фіг. 25 і 26) застосовують для утворення гнізда під головку потайного гвинта, заклепку і болт.

Вони мають форму робочої частини, відповідну формі потайний головки. Іноді зенковку роблять у вигляді муфти, нанесеної на свердло (фіг. 26).

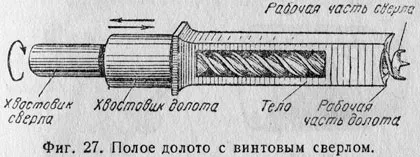

Порожнисте долото (фіг. 27) являє собою квадратну трубку, порожню усередині, з чотирма ріжучими крайками.

У внутрішній порожнистої частини долота поміщається гвинтове свердло, яким попередньо свердлять отвори, при цьому стружка виводиться назовні.
