Типи систем опалення огляд традиційних та інноваційних способів обігріву

Правильний вибір, грамотне проектування і якісний монтаж системи опалення - запорука тепла і затишку в домі протягом всього опалювального сезону. Обігрів повинен бути якісним, надійним, безпечним, економічним. Щоб правильно підібрати систему опалення, необхідно ознайомитися з їх видами, особливостями монтажу і роботи нагрівальних приладів. Важливо також враховувати доступність і вартість палива.

Типи сучасних систем опалення

Системою опалення називають комплекс елементів, які використовуються для обігріву приміщення: джерело тепла, трубопроводи, нагрівальні прилади. Тепло передається за допомогою теплоносія - рідкої або газоподібного середовища: води, повітря, пара, продуктів згоряння палива, антифризу.

Системи опалення будівель необхідно підбирати так, щоб домогтися максимально якісного обігріву зі збереженням комфортної для людини вологості повітря. Залежно від виду теплоносія розрізняють такі системи:

• повітряні;
• водяні;
• парові;
• електричні;
• комбіновані (змішані).

Нагрівальні прилади системи опалення бувають:

• конвективні;
• променисті;
• комбіновані (конвективно-променисті).

Схема двотрубної опалювальної системи з примусовою циркуляцією

Як джерело тепла можуть використовуватися:

• вугілля;
• дрова;
• газ;
• електрика;
• брикети - торф'яні або дров'яні;
• енергія сонця або інших альтернативних джерел.

повітряне опалення

Повітря нагрівається безпосередньо від джерела тепла без використання проміжного рідкого або газоподібного теплоносія. Системи застосовують для обігріву приватних будинків невеликої площі (до 100 м.кв.). Встановлення опалення цього типу можлива як при зведенні будівлі, так і при реконструкції вже існуючого. Як джерело тепла служить котел, ТЕН або газовий пальник. Особливість системи полягає в тому, що вона є не тільки опалювальної, але і вентиляційної, оскільки нагрівається внутрішній повітря в приміщенні і свіжий, що надходить зовні. Повітряні потоки надходять через спеціальну забірну решітку, фільтруються, нагріваються в теплообміннику, після чого проходять через повітроводи і розподіляються в приміщенні.

Регулювання температури і ступеня вентиляції здійснюється за допомогою термостатів. Сучасні термостати дозволяють заздалегідь задавати програму змін температури в залежності від часу доби. Системи функціонують і в режимі кондиціонування. В цьому випадку повітряні потоки направляються через охолоджувачі. Якщо немає необхідності в обігріві або охолодженні приміщення, система працює як вентиляційна.

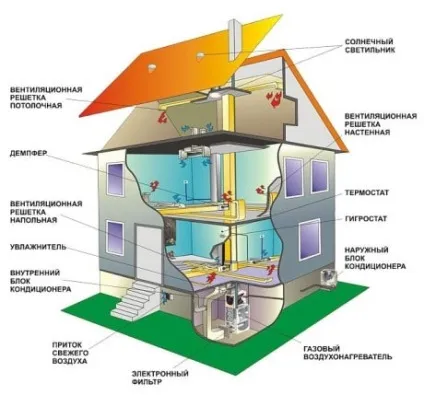

Схема пристрою повітряного опалення в приватному будинку

Установка повітряного опалення обходиться відносно дорого, але його перевага в тому, що немає необхідності прогрівати проміжний теплоносій і радіатори, за рахунок чого економія палива становить не менше 15%.

Система не замерзає, швидко реагує на зміни температурного режиму і прогріває приміщення. Завдяки фільтрам повітря в приміщення надходить вже очищеним, що знижує кількість хвороботворних бактерій і сприяє створенню оптимальних умов для підтримки здоров'я проживаючих в будинку людей.

Недолік повітряного опалення - пересушування повітря, випалювання кисню. Проблема легко вирішується, якщо встановити спеціальний зволожувач. Система може бути вдосконалена з метою економії і створення більш комфортного мікроклімату. Так, рекуператор підігріває надходить повітря, за рахунок виведеного назовні. Це дозволяє скоротити енерговитрати на його підігрів.

Можливе додаткове очищення і дезинфекція повітря. Для цього, крім механічного фільтра, що входить в комплектацію, встановлюють електростатичні фільтри тонкого очищення і ультрафіолетові лампи.

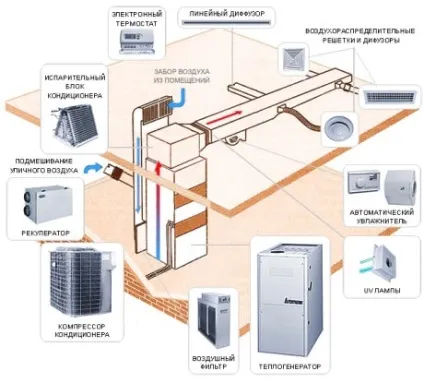

Повітряне опалення з додатковими приладами

водяне опалення

Це замкнута система опалення, в якості теплоносія в ній використовується вода або антифриз. Вода подається по трубах від джерела тепла до радіаторів опалення. У централізованих системах температура регулюється на тепловому пункті, а в індивідуальних - автоматично (за допомогою термостатів) або вручну (кранами).

Види водяних систем

Залежно від типу приєднання нагрівальних приладів системи ділять на:

• однотрубні,
• двотрубні,
• біфілярного (двухтопочние).

За способом розведення розрізняють:

• верхню;
• нижню;
• вертикальну;
• горизонтальну системи опалення.

В однотрубних системах підключення опалювальних приладів послідовне. Щоб компенсувати втрату тепла, яка відбувається при послідовному проходженні води з одного радіатора до іншого, застосовують опалювальні прилади з різною поверхнею тепловіддачі. Наприклад, можуть бути використані чавунні батареї з великою кількістю секцій. У двотрубних застосовують схему паралельного підключення, що дозволяє встановлювати однакові радіатори.

Гідравлічний режим може бути постійним і змінним. У біфілярного системах опалювальні прилади з'єднані послідовно, як в однотрубних, але умови теплопередачі радіаторів такі ж, як в двотрубних. Як опалювальні прилади використовуються конвектори, сталеві або чавунні радіатори.

Схема двотрубного водяного опалення заміського будинку

Переваги і недоліки

Водяний обігрів широко поширений завдяки доступності теплоносія. Ще одна перевага - можливість облаштувати систему опалення своїми руками, що важливо для наших співвітчизників, які звикли покладатися тільки на власні сили. Втім, якщо бюджет дозволяє не економити, проектування і монтаж опалення краще довірити фахівцям.

Для розігріву теплоносія може використовуватися котел будь-якого типу: на твердому, рідкому паливі, газі або електриці. Найчастіше використовують газові котли, що передбачає підключення до магістралі. Якщо такої можливості немає, то зазвичай встановлюють твердопаливні котли. Вони більш економічні, ніж конструкції, що працюють на електриці або рідкому паливі.

Зверніть увагу! Фахівці рекомендують підбирати котел з розрахунку потужності 1 кВт на 10 м.кв. Ці показники - орієнтовні. Якщо висота стель більше 3 м, в будинку великі вікна, є додаткові споживачі або приміщення недостатньо добре теплоізольовані, всі ці нюанси обов'язково потрібно врахувати в розрахунках.

Закрита система опалення будинку

парове опалення

Відповідно до СНиП 2.04.05-91 «Опалення, вентиляція і кондиціонування», використання парових систем заборонено в житлових і громадських будівлях. Причина - небезпечність цього виду обігріву приміщень. Опалювальні прилади розігріваються майже до 100 ° C, що може стати причиною опіків.

Монтаж складний, вимагає навичок і спеціальних знань, при експлуатації виникають складнощі з регулюванням тепловіддачі, при заповненні системи паром можливий шум. На сьогодні парове опалення використовують обмежено: у виробничих і нежитлових приміщеннях, в пішохідних переходах, теплових пунктах. Його переваги - відносна дешевизна, низька інерційність, компактність опалювальних елементів, висока тепловіддача, відсутність тепловтрат. Все це зумовило популярність парового обігріву до середини ХХ століття, пізніше його витіснило водяне. Однак на підприємствах, де пар використовують для виробничих потреб, він все ще широко застосовується і для обігріву приміщень.

Котел для парового опалення

Електричне опалення

Це надійний і найбільш простий в експлуатації вид опалення. Якщо площа будинку не більше 100 м, електрика - непоганий варіант, однак обігрів більшої площі економічно не вигідний.

Електричне опалення може використовуватися як додаткове на випадок відключення або ремонту основної системи. Також це хороше рішення для заміських будинків, в яких власники проживають лише періодично. Як додаткові джерела тепла застосовуються електричні тепловентилятори, інфрачервоні і масляні обігрівачі.

Як опалювальні прилади використовуються конвектори, електрокаміни, електрокотли, силові кабелі теплої підлоги. Кожен тип має свої обмеження. Так, конвектори нерівномірно прогрівають приміщення. Електрокаміни більше придатні в якості декоративного елемента, а робота електрокотлів вимагає значних енерговитрат. Тепла підлога монтують із завчасним урахуванням плану розміщення меблів, тому що при її переміщенні може призвести до пошкодження силового кабелю.

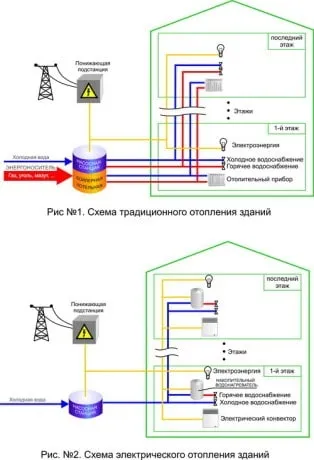

Схема традиційного і електричного опалення будівель

Інноваційні системи опалення

Окремо слід згадати про інноваційні системах опалення, що набувають все більшої популярності. Найбільш поширені:

• інфрачервоні підлоги;
• теплові насоси;
• сонячні колектори.

інфрачервоні підлоги

Ці системи обігріву лише недавно з'явилися на ринку, але вже стали досить популярними завдяки ефективності та більшої економічності, ніж звичне електричне опалення. Теплі підлоги працюють від електромережі, їх встановлюють в стяжку або плитковий клей. Нагрівальні елементи (карбон, графіт) випромінюють хвилі інфрачервоного спектра, які проходять через підлогове покриття, розігрівають тіла людей і предмети, від них в свою чергу нагрівається повітря.

Саморегулюючі карбонові мати і плівку можна монтувати під ніжками меблів, не боячись ушкоджень. «Розумні» підлоги регулюють температуру завдяки особливому властивості нагрівальних елементів: при перегріванні відстань між частинками збільшується, зростає опір - і температура знижується. Енерговитрати відносно невеликі. При включенні інфрачервоних підлог споживана потужність складає близько 116 Ватт на метр погонний, після прогріву знижується до 87 Ватт. Контроль за температурою забезпечується за рахунок термогуляторов, що знижує витрати енергії на 15-30%.

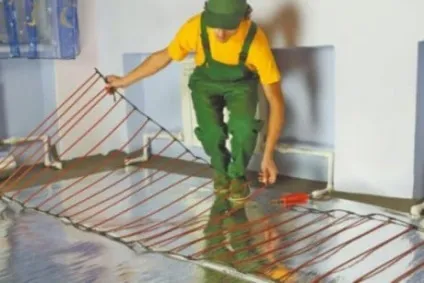

Інфрачервоні карбонові мати зручні, надійні, економічні, прості в монтажі

теплові насоси

Це пристрої для перенесення теплової енергії від джерела до теплоносія. Сама по собі ідея теплонасосної системи не нова, її запропонував лорд Кельвін ще в 1852 р

Принцип роботи: геотермальний тепловий насос забирає тепло з навколишнього середовища і передає її в систему опалення. Системи також можуть працювати і для охолодження будівель.

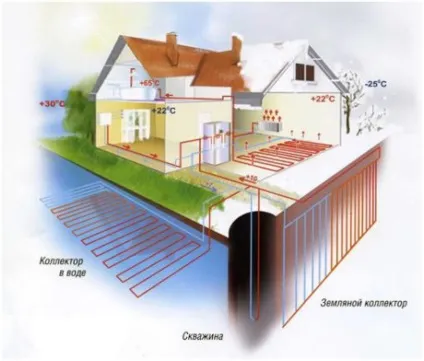

Принцип роботи теплового насоса

Розрізняють насоси з відкритим і закритим циклом. У першому випадку установки забирають воду з підземного потоку, передають в систему обігріву, відбирають теплову енергію і повертають до місця забору. У другому - по спеціальних трубах у водоймі прокачується теплоносій, який передає / забирає тепло у води. Насос може використовувати теплову енергію води, землі, повітря.

Перевага систем - можна встановлювати в будинках, які не підключені до газопостачання. Теплові насоси складні і дороги в установці, зате дозволяють економити на енерговитратах при експлуатації.

Тепловий насос призначений для використання тепла навколишнього середовища в системах обігріву

сонячні колектори

Сонячні установки представляють собою системи для збору теплової енергії Сонця і передачі її теплоносію

В якості теплоносія може бути використані вода, масло або антифриз. В конструкції передбачені додаткові електричні нагрівачі, які включаються, якщо ККД сонячної установки знижується. Існує два основних типи колекторів - плоскі і вакуумні. У плоских встановлений абсорбер з прозорим покриттям і теплоізоляцією. У вакуумних це покриття багатошарове, в герметично закритих колекторах створюється вакуум. Це дозволяє нагрівати теплоносій до 250-300 градусів, в той час як плоскі установки здатні нагріти його лише до 200 градусів. До переваг установок слід віднести простоту монтажу, невелику масу, потенційно високу ефективність.

Втім, є одне «але»: ефективність роботи сонячного колектора занадто сильно залежить від різниці температур.

Сонячний колектор в системі гарячого водопостачання та опалення будинку Порівняння систем опалення показує, що не існує ідеального способу обігріву

Наші співвітчизники як і раніше найчастіше віддають перевагу водяного опалення. Зазвичай сумніви виникають лише в тому, який саме джерело тепла вибрати, як краще здійснити підключення котла до системи опалення і т.п. І все ж готових рецептів, придатних абсолютно всім, не існує. Необхідно ретельно зважити плюси і мінуси, врахувати особливості будівлі, для якого підбирається система. Якщо є сумніви, слід проконсультуватися з фахівцем.

Слово «Євро-ремонт» настільки міцно увійшло в наше життя, що нікого вже не здивуєш. І все це завдяки тому, що за 15-20 років з'явилося безліч різних матеріалів для обробки і ремонту приміщень. З кожним разом, випускаючи який-небудь продукт, виробник прагнув спростити його використання при проведенні робіт з ним тим самим забезпечуючи собі конкурентну перевагу перед іншими виробниками.
З роками досконалість будівельних матеріалів і простота роботи з ними досягли такого ступеня, що сьогодні практично кожен може з легкістю зробити вдома стандартний євро-ремонт. Свого часу гіпсокартон зробив революцію в ремонті приміщень - одночасно скоротивши обсяг робіт в приміщеннях вимагають обробки і значно знизивши ціну на їх ремонт. У наші дні ці перетворення і поліпшення в товарах не припиняються. Яскравим прикладом тому є поява такого продукту як гіпсокартонні панелі опалення «Револтс». Даний вид продукції відноситься і до опалення та до оздоблювального матеріалу одночасно. Популярність гіспокартонних панелей опалення стрімко зростає з кожним роком, доводячи свою ефективність і зручність як опалення та матеріалу. Розглянемо докладніше цей вид товару.
Гіпсокартонні панелі опалення «Револтс» встановлюються разом зі звичайним гіпсокартоном під час його монтажу. Установка гріє гіпсокартону абсолютно нічим не відрізняється від установки листів гіпсокартону. Гипсокартонное опалення може бути встановлено як на профілі так і просто прикручено до поверхні приміщення-на стіни, стелю, підлогу. За гіпсокартонних панелей опалення можна проводити будь-які оздоблювальні роботи - гарантувати, шпаклювати, клеїти на них шпалери, фарбувати, укладати на них керамічну плитку.
З причини всіх цих властивостей, що гріє гіпсокартон стає просто знахідкою для дизайнерів приміщень роблячи його паличкою-виручалочкою при створенні дизайн-проектів.
