Типи флеш-карт, КомпьютерПресс
В даний час на ринку присутні карти флеш-пам'яті різних форматів, найновіші з яких # 151; це SecureDigital (SD), MultiMediaCard (MMC) і їх різновиди. Не варто також забувати і про добре зарекомендував себе форматі CompactFlash (CF).
арти флеш-пам'яті є високоякісними універсальні перезапису носії інформації, орієнтовані на побутову електроніку і комп'ютерне обладнання нового покоління. Компактність і надійність цих носіїв роблять їх ідеальним рішенням для використання в цифрових фотокамерах, кишенькових комп'ютерах, МР3-плеєрах, кишенькових сканерах, фотопринтерах, портативних терміналах, магнітофонах, диктофонах, пристроях глобальної навігації та в багатьох інших пристроях.
CompactFlash
Розмір карти CompactFlash становить 43x36x3,3 мм, а інтерфейсний роз'єм оснащений 50 контактами.
В даний час CompactFlash є найбільш вигідним рішенням в плані питомої вартості збережених носієм даних на основі флеш-пам'яті.
Одне з головних достоїнств карти CompactFlash # 151; наявність вбудованого ATA-контролера, завдяки якому вона сумісна з IDE-інтерфейсом, що має на увазі можливість емуляції жорсткого диска. На програмному рівні карта нічим не відрізняється від вінчестера, оскільки володіє всіма необхідними параметрами, такими як кількість віртуальних циліндрів і головок.
Вбудований перетворювач напруги живлення дозволяє підключати карти CompactFlash в слоти з напругою як 3,3, так і 5 В.
Карти CompactFlash є рекордсменами як по швидкості читання / запису, так і по максимальної місткості, що обумовлює їх широке поширення в середовищі професійних цифрових камер. Слід зазначити, що багато виробників випускають різні як за швидкістю, так і за ціною серії карт CompactFlash. Сьогодні в роздрібній торгівлі доступні карти CF об'ємом до 4 Гбайт. Якщо ж говорити про швидкостях читання / запису, то тут все залежить і від виробника, і від серії, і навіть від обсягу карти. Крім того, реальна швидкість читання / запису залежить і від типу використовуваного картридера (тип застосовуваного контролера), а також від розміру запиту читання / запису. Тому до приводиться в технічній документації швидкісними показниками варто ставитися дуже обережно. На практиці зазначена швидкість може виявитися недосяжною.
Розглянемо, наприклад, карту CompactFlash TS1GCF80 компанії Transcend (ємність 1 Гбайт).
У відповідності з технічною документацією швидкісна формула цієї карти 80х, проте максимальна швидкість лінійного читання, виміряна за допомогою тестової утиліти HD Tach 3.0 (www.simplisoftware.com), становить 5,7 Мбайт / с. При цьому відзначимо, що при тестуванні ми використовували картрідер Fujitsu-Siemens KU6in1-2-A / B / C. На жаль, ніякої технічної інформації про це OEM-продукті, що продається під маркою Fujitsu-Siemens, нам знайти не вдалося, тому ми можемо лише констатувати результат. З використанням картридера Reki PCD-CR25 швидкість лінійного читання дорівнює 7,6 Мбайт / с.
MultiMediaCard (MMC)
Стандарт був спочатку «вільним», тобто позбавленим будь-яких ліцензійних обмежень.
На момент появи карти MMC були наймініатюрнішими (24x32x1,4 мм) і легкими (менше 2 г).
Карти MMC мають лише сім контактів і здійснюють передачу даних через послідовний інтерфейс, що обумовлює максимальну простоту їх використання.
Карти MMC на 100% сумісні з усіма пристроями, що використовують карти пам'яті типу SecureDigital.
Інший різновид карт MMC # 151; це карти MMCplus, що відповідають новій специфікації MultiMediaCard System Specification Version 4.0. Вони відрізняються від MMC збільшеною кількістю контактів. Дана специфікація передбачає тактову частоту від 20 до 26 МГц і ширину шини даних 1, 4 і 8 біт. При цьому при частоті 52 МГц і ширині шини 8 біт швидкість передачі даних може досягати 52 Мбайт / с.
Ще один різновид MMC-карт # 151; варіант MMCmobile. Ці карти також сумісні зі специфікацією MultiMediaCard System Specification Version 4.0, тобто відносяться до типу MMCplus, але, крім того, підтримують два діапазони робочих напруг: 2,7-3,6 В (як звичайна MMC-карта) і 1,65- 1,95 В (знижена напруга).
Наявні сьогодні на ринку карти MMC мають максимальний обсяг до 2 Гбайт.
Як показує практика, досягти зазначених в технічній документації швидкостей читання / запису майже ніколи не вдається. Проблема полягає в тому, що не тільки карта, але і контролер картридера або пристрою, в якому використовується MMC-карта, повинен бути сумісний зі специфікацією MMC 4.0, а це досить рідкісний випадок. Більш того, як правило, інформація про те, яку специфікацію підтримує картрідер, взагалі недоступна користувачеві. Наприклад, в ході тестування MMC-карт тільки за результатами швидкості лінійного читання ми змогли з'ясувати, що використовується нами картрідер не сумісний зі специфікацією MMC 4.0. Відзначимо, що для тестування ми застосовували картрідер ENE PCI SD / MMC Card Reader Controller, вбудований в ноутбук Rover Navigator W511 WH, яке щойно надійшло в продаж.
Реально вузьким місцем переважної більшості картридеров є саме контролер, який не дозволяє реалізувати заявлені в технічній документації швидкості. Тому, незважаючи на наявність високошвидкісних MMC-карт, звичайна швидкість читання / запису # 151; це 2 Мбайт / с.
Після невеликого вступу розглянемо різновиди MMC-карт.
Transcend TS1GMMC4
За результатами тесту з використанням утиліти HD Tach 3.0 швидкість лінійного читання становить 1,9 Мбайт / с при застосуванні картридера ENE PCI SD / MMC Card Reader Controller і 1,7 Мбайт / с з картрідером Reki PCD-CR25.
Transcend TS256MRMMC4
За результатами тесту з застосуванням утиліти HD Tach 3.0 швидкість лінійного читання становить у цієї карти 1,9 Мбайт / с при використанні картридера ENE PCI SD / MMC Card Reader Controller і 1,7 Мбайт / с з картрідером Reki PCD-CR25.
Transcend TS512MRMMC
Карта підтримує робочий діапазон напруг 2,7-3,6 В і сумісна зі специфікацією MMC ver.3.31. У відповідності з технічною документацією максимальна швидкість лінійного читання і запису становить 2 Мбайт / с.
За результатами тесту з застосуванням утиліти HD Tach 3.0 швидкість лінійного читання цієї карти # 151; 1,9 Мбайт / с при використанні картридера ENE PCI SD / MMC Card Reader Controller і 1,7 Мбайт / с з картрідером Reki PCD-CR25.
SecureDigital
арти типу SD, розроблені компаніями Matsushita, San Disk і Toshiba, є подальший розвиток стандарту MultiMediaCard # 151; вони є представниками третього покоління флеш-пам'яті.
Для просування нового формату три вищезгадані компанії заснували спеціальну організацію # 151; SD Association, членами якої в даний час є вже більше 200 виробників. Сама назва SecureDigital ясно вказує на підтримку цим носієм технології захисту даних від несанкціонованого копіювання та доступу. На відміну від інших типів змінних носіїв флеш-пам'яті, абсолютно все що випускаються SD-карти оснащені спеціальною електронною схемою захисту даних і сумісні зі специфікацією SDMI.
На карті може зберігатися як незахищена (рівень 1), так і захищена (рівні 2 і 3) інформація. Інформація може бути захищена від копіювання або унікальним ідентифікаційним ключем карти (рівень 2), або активним криптографічним алгоритмом (рівень 3), що забезпечує власнику карти впевненість в надійності захисту даних.
SD-карти відносяться до числа найбільш легких і компактних змінних карт: їх розмір складає всього 24x32x2,1 мм, а вага # 151; 2 м Зовні SD-карти дуже схожі на MMC і майже ідентичні їм за розмірами, тільки трохи товщі. Карти мають дев'ять контактів (у MMC їх сім) і мініатюрний перемикач для захисту від випадкового знищення збережених даних.
В даний час на ринку представлені SD-карти з максимальним об'ємом до 2 Гбайт. Швидкість читання і запису залежить і від розміру карти, і від її марки. Більш того, як і в разі MMC-карт, досягти зазначених в технічній документації швидкостей читання / запису практично ніколи не вдається. Проблема знову-таки полягає в тому, що не тільки карта, але контролер картридера повинні бути сумісні зі специфікацією SD 1.10, яка передбачає високі швидкості передачі, що на практиці спостерігається досить рідко. Наприклад, використовуваний нами картрідер PCI SD / MMC Card Reader Controller, інтегрований в новітній ноутбук Rover Navigator W511 WH, сумісний лише зі специфікацією SD 1.0, що, природно, не дозволяє в даному випадку досягти високих швидкостей.

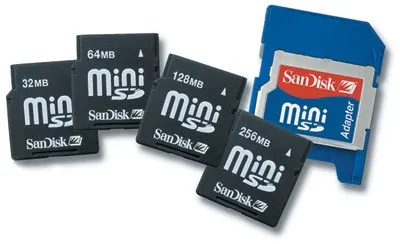

На даний момент випускаються карти пам'яті miniSD ємністю від 128 Мбайт до 1 Гбайт. В основному при виробництві карт пам'яті miniSD використовуються чіпи пам'яті NAND FLASH MLC, зроблені по 0,13-мікронної технології.
Специфікація карт microSD заснована на специфікаціях карт TransFlash і офіційно затверджена асоціацією SD Card (SDA). В даний час SDA підтримує відразу три стандарти карт: SD, miniSD і microSD. Флеш-карти microSD повністю сумісні з картами пам'яті TransFlash, що, в свою чергу, означає, що карти microSD можуть використовуватися абсолютно у всіх пристроях, де застосовуються карти формату TransFlash, і навпаки. Крім того, через відповідний адаптер карти microSD можна використовувати в пристроях зі слотами для флеш-носіїв стандартів miniSD і SecureDigital.
В даний час покупцям пропонуються флеш-карти microSD ємністю аж до 512 Мбайт. У майбутньому можливий випуск більш ємних носіїв microSD, здатних зберігати до 1 і 2 Гбайт інформації.
Далі розглянемо конкретні різновиди SD-карт.

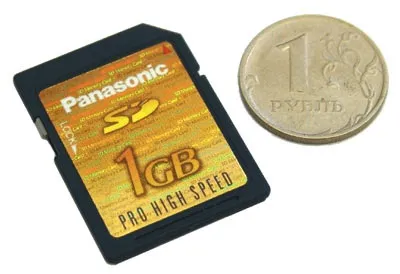

Panasonic RP-SDK01G
Ця SD-карта серії PRO HIGH SPEED ємністю 1 Гбайт має розміри 24x32x2,1 мм при вазі 2 м Робоча напруга становить від 2,7 до 3,6 В, а тактова частота # 151; 50 МГц.
Карта Panasonic RP-SDK01G відповідає стандарту SD версії 1.10, тому при використанні обладнання (картридера), сумісну з SD 1.10, відповідно до технічної документації швидкісні характеристики досягають 20 Мбайт / с. Якщо ж застосовується обладнання стандарту SD 1.01, максимальна швидкість лінійного читання / запису не перевищує 10 Мбайт / с.
Ще раз відзначимо, що використовується нами для тестування картрідер ENE PCI SD / MMC Card Reader Controller підтримує специфікацію SD 1.0, так що скористатися перевагами стандарту SD 1.10 в даному випадку просто неможливо.
За результатами тесту з застосуванням утиліти HD Tach 3.0 швидкість лінійного читання становить 7,1 Мбайт / с при використанні картридера ENE PCI SD / MMC Card Reader Controller і 5,1 Мбайт / с з картрідером Reki PCD-CR25.
Transcend TS512MSD80
Ця SD-карта ємністю 512 Мбайт відповідає специфікації SD 1.1 і має швидкісну формулу 80x. У відповідності з технічною документацією швидкість лінійного читання складає 12 Мбайт / с, а швидкість лінійного запису # 151; 11 Мбайт / с. Контролер пам'яті карти Transcend TS512MSD80 виконаний по 0,18-микронному технологічним процесом, а ядро пам'яті має архітектуру SLC (Single-Level-Cell) NAND.
За результатами тесту з застосуванням утиліти HD Tach 3.0 швидкість лінійного читання становить 7,3 Мбайт / с при використанні картридера ENE PCI SD / MMC Card Reader Controller і 5,1 Мбайт / с з картрідером Reki PCD-CR25.
Transcend TS512MSDM
Ця SD-карта ємністю 512 Мбайт відноситься до класу miniSD-карт (габарити 21,5x20x1,4 мм). У комплект входить перехідник, за допомогою якого ця карта може використовуватися як звичайна SD-карта.
У відповідності з технічною документацією дана карта має швидкісну формулу 45х; отже, максимальна швидкість лінійного читання становить у неї 7,7 Мбайт / с, а швидкість лінійного запису # 151; 6,8 Мбайт / с.
Ядро пам'яті карти Transcend TS512MSDM має архітектуру SLC (Single-Level-Cell) NAND.
За результатами тесту з застосуванням утиліти HD Tach 3.0 швидкість лінійного читання цієї карти становить 7,1 Мбайт / с при використанні картридера ENE PCI SD / MMC Card Reader Controller і 4,9 Мбайт / с з картрідером Reki PCD-CR25.
За результатами цього невеликого огляду можна зробити висновок, що виробники флеш-карт обігнали ринок. На даний момент користувачам складно скористатися перевагою високошвидкісних флеш-карт через відсутність на ринку потрібних контролерів і картридеров.
Редакція висловлює вдячність компанії NEO Group (www.neo.ru) за надання флеш-карт для проведення тестування.
