Тілт-шифт об’єктив своїми руками, fotografica

Сьогодні хочу розповісти вам, як зробити тилт шифт об'єктив зі старого радянського об'єктива. Щоб тих, хто не знає, що таке тилт-щіфта: шифт-об'єктив (від англ. Shift lens - об'єктив із зсувом, інакше - об'єктив із корекцією перспективи, PC-об'єктив, об'єктив із контролем перспективи) - фотооб'єктив, спеціально призначений для корекції перспективи шляхом зсуву пакету лінз перпендикулярно оптичної осі (паралельно площині фотоплівки або сенсора). Найчастіше використовуються для архітектурної та іншої технічної зйомки. Такі об'єктиви складні в конструкції і досить дорого коштують. Але є об'єктиви фірми Lensbaby, вони набагато простіше в конструкції. Звичайно, вони не виконують тих професійних функцій, які ними покладено, але створюють дуже цікавий ефект в фотографії. Ось схожий об'єктив ми і будемо робити.

Для виготовлення нам знадобиться: старий радянський об'єктив Геліос-44, гофрований гумовий пильовик від рульової рейки ВАЗа (рисунок 3), захисна кришка байонета від вашої камери, міцні капронові нитки, ізоляційна стрічка і ножиці.

Для початку вам потрібно трохи помучити кришку байонета, а точніше, вирізувати отвір, щоб кришка стала байонетом майбутнього об'єктива (малюнок 2).

Акуратно розкручуємо об'єктив Геліос-44 навпіл, нижня частина нам тепер не потрібна, а інтерес представляє блок з лінз. З ним-то ми далі і будемо працювати (рисунок 4).

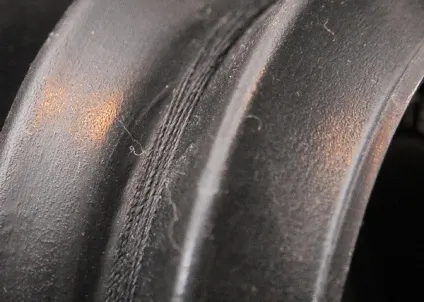

Надягаємо передню частину гофри на об'єктив і наметовому капронові нитки, щоб все міцно трималося, потім заклеює ізолентою, для краси або просто підгинаємо назовні гумку.

Далі нам потрібно міцно закріпити гофру на байонеті, також намотавши із широкого кола міцними капроновими нитками (малюнок 5). Наш об'єктив готовий.

З досвіду можу сказати, що гофру потрібно залишити не так багато, інакше ця гармошка буде заважати регулювати кут нахилу і погано стискатися (рисунок 6).

Такий об'єктив можна до того ж використовувати і як макро-хутра. Чим сильніше розтягує гармошку, тим більше ефект макро.

Як бачите, виготовити такий об'єктив досить легко, недовго, та й не дорого, особливо, якщо Геліос 44, об'єктив з Зеніта, у вас заволялся десь.

Творчих вам успіхів!
