Тигельні преси ML призначені для висікання по контуру і в межах зображень, перфорації, биговки і надсечкі на найрізноманітніших матеріалах: одне і багатошаровою папері, щільному картоні, пластиці і шкірі. Вони ідеально підходять для виробництва етикетки, коробок, складної упаковки, книжкових палітурок, карток та іншої продукції. Тигельні увазі наклад і зняття листа вручну (хоча є і моделі з автоматичним самонакладом і вивантаженням)

Тигельний прес серії ML має пульт управління з можливістю установки декількох режимів роботи (затримка часу), а також оснащена централізованою системою змащення.

Конструкція цих тигельних машин повторює класичну німецьку. Наша компанія поставляє ці машини безпосередньо від Кращого заводу-виготовлювача в Китаї.

Тигельні преса для висікання серії ml, обладнання для ринку упаковки та поліграфії

Тигельні преса для висікання серії ml, обладнання для ринку упаковки та поліграфії

Тигельні преса для висікання серії ml, обладнання для ринку упаковки та поліграфії

Тигельні преса для висікання серії ml, обладнання для ринку упаковки та поліграфії

Відмінними рисами тигельного преса серії ML є його надійність і простота обслуговування, а також:

- міцна масивна конструкція з якісного чавуну
- використання в системі приводу косозубих коліс для плавної роботи і уменьш. шуму.
- чутлива електромагнітна муфта і електронний лічильник
- пульт управління з таймером для встановлення тимчасової затримки
- централізована система змащення

Загальні характеристики тигельних пресів серії ML:

В тигельних пресах плоска плита (чаша) притискається до паралельно розташованої плоскою плиті (талера). При цьому одна плита стоїть нерухомо, а друга на кронштейні під кутом до першої здійснює переміщення. Тигельні преси забезпечують відмінну якість, проте швидкість виконання всієї операції невелика, тому машини даного типу гарні для роботи з невеликими тиражами.

Для підвищення терміну служби преса на рухому плиту, монтується змінна сталева плита (рис. 1), яку при зносі можна замінити.

Тигельні преса для висікання серії ml, обладнання для ринку упаковки та поліграфії

На нерухому плиту (талер) кріпиться штанц-форма (фанера з висікально ножами) при допомозі заключний механізму або за допомогою заключок. На рис. 2 показана фіксація штанц-форми заключний раму. Малюнок 3 показує кріплення заключний рамки зі штанц-формою до нерухомої плиті.

Тигельні преса для висікання серії ml, обладнання для ринку упаковки та поліграфії
Тигельні преса для висікання серії ml, обладнання для ринку упаковки та поліграфії

Машини ML мають масивну чавунну станину, тигель в них рухається по складній траєкторії. При підході до штампу, за кілька сантиметрів тигель із заготівлею займає паралельне штампу положення і далі рухається без кутового зміщення. Це сприяє поліпшенню якості вирубки / висікання продукції і дає змогу працювати з широким діапазоном матеріалів, як по товщині, так і по щільності. В іншому крайньому положенні - в кінці холостого ходу тигель розвертається і займає майже горизонтальне положення, що підвищує зручність і швидкість роботи оператора. Робоча швидкість машин плавно регулюється і може досягати близько 20-30 циклів / хв залежно від формату преса. Тигельні преса ML має електронне управління з таймером, на якому можна задати час вистою тигля у відкритому положенні.

Отже, оператор може відрегулювати під себе необхідні паузи в русі тигля і саму швидкість його переміщень для того, щоб працювати без зайвої напруги і, в той же час, отримати максимальну продуктивність тигельного преса.

Тигельний прес має потужний привід з конічними зубчатими колесами, який важкий маховик чутливі електромагнітні муфти, електронний лічильник листів. Централізоване мастило з регульованою періодичністю подачі. Розвинена мережа кінцевиків і захисних блокувальних механізмів c потужними, добре закритими гальмівними барабанами дозволяє миттю зупинити тигель в екстрених ситуаціях і повністю виключає можливість отримання травми оператором тигельного преса. Системи захисту розташовані на передній кромці тигля, грат, що закриває зазор між штампом і тиглем, педалі і важелі управління преса. Відмінною особливістю тигельного преса є його надійність, зручність і простота експлуатації і обслуговування. Термін навчання оператора займає не більше одного дня.

Вирубні преси серії ML - машини, конструкція яких практично однакова за винятком розміру столу.

Ця машина була спеціально розроблена для вирубних праць з різних видів картону, шкір, пластика і т.д. Головним чином машину використовують для операцій вирубки і биговки картонних виробів, а також для створення неглибоких об'ємних опуклостей (холодне конгревне тиснення)

Серія машин ML має стіл великого розміру, високий робочий тиск, стабільна і легка в експлуатації, швидкий і чутливий гальмо.

Тигельні преса для висікання серії ml, обладнання для ринку упаковки та поліграфії

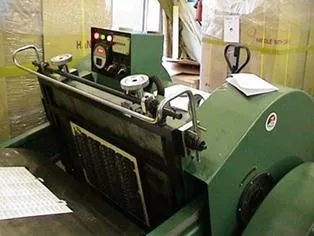

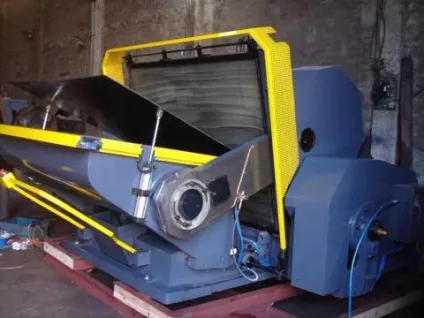

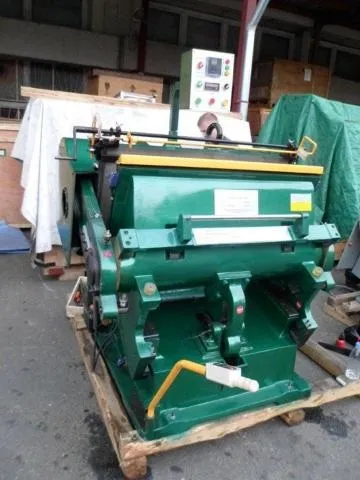

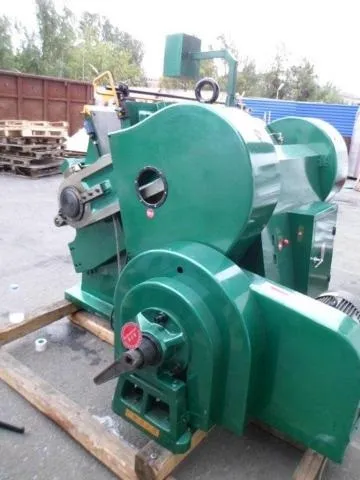

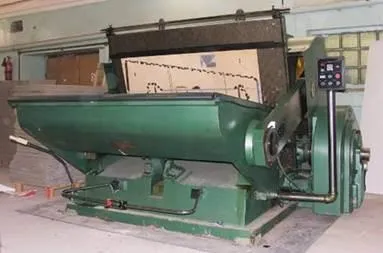

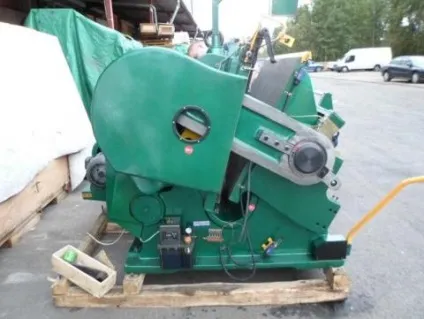

Фотографії тигельного преса ML-1100:

Тигельні преса для висікання серії ml, обладнання для ринку упаковки та поліграфії
Тигельні преса для висікання серії ml, обладнання для ринку упаковки та поліграфії
Тигельні преса для висікання серії ml, обладнання для ринку упаковки та поліграфії
Тигельні преса для висікання серії ml, обладнання для ринку упаковки та поліграфії
Тигельні преса для висікання серії ml, обладнання для ринку упаковки та поліграфії
Тигельні преса для висікання серії ml, обладнання для ринку упаковки та поліграфії
Тигельні преса для висікання серії ml, обладнання для ринку упаковки та поліграфії
Тигельні преса для висікання серії ml, обладнання для ринку упаковки та поліграфії

Можливі опції тигельного преса ML-1800:

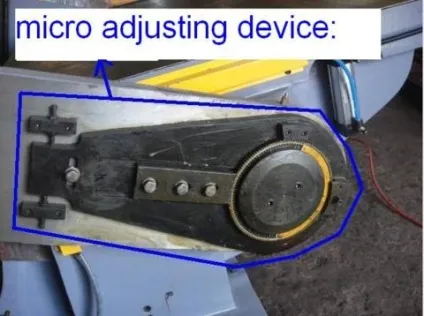

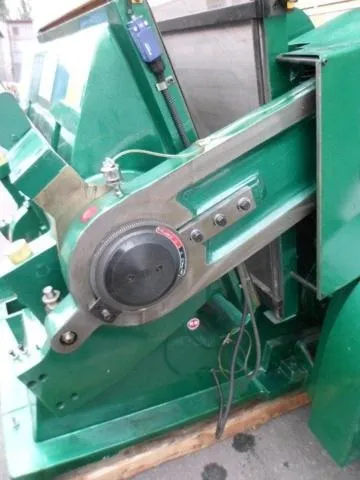

1. Вузол мікронастроюванням

Тигельні преса для висікання серії ml, обладнання для ринку упаковки та поліграфії

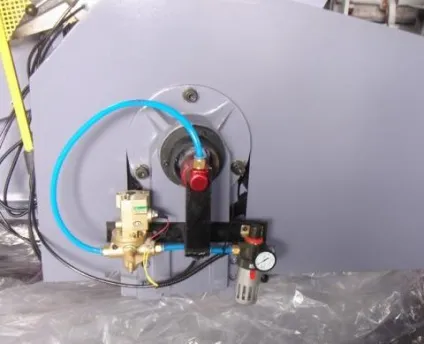

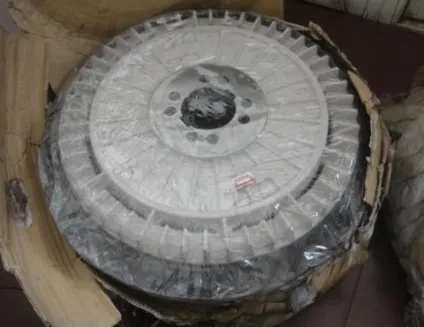

2. Пневматична гальмівна муфта

У пресів великого формату велика інерційність, тому оснащення машини пневматичною гальмівною муфтою (замість стандартної електромагнітної) підвищує надійність і безпеку її експлуатації. Повітряний компресор до складу опції не входить

Тигельні преса для висікання серії ml, обладнання для ринку упаковки та поліграфії
Тигельні преса для висікання серії ml, обладнання для ринку упаковки та поліграфії

Тигельні преса для висікання серії ml, обладнання для ринку упаковки та поліграфії
Тигельні преса для висікання серії ml, обладнання для ринку упаковки та поліграфії

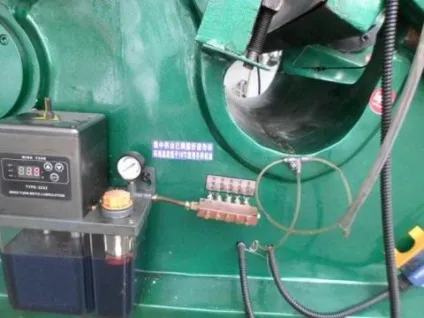

4. Автоматичний масляний насос

Тигельні преса для висікання серії ml, обладнання для ринку упаковки та поліграфії

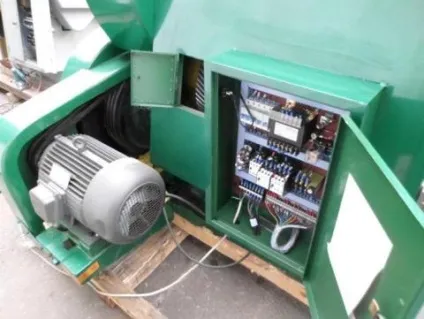

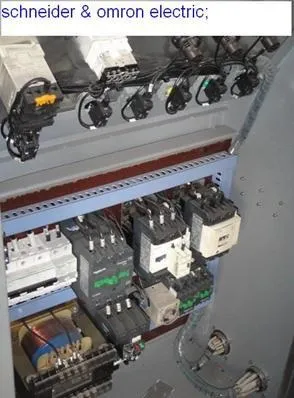

5. Електричні комплектуючі фірм Omron і Schneider

Тигельні преса для висікання серії ml, обладнання для ринку упаковки та поліграфії
