Робимо шноркель на уаз своїми руками

Як своїми руками зробити шноркель на УАЗ - зовнішній повітрозабірник двигуна, що дозволяє відносно безпечно пересуватися на машині в воді? У домашніх умовах це пристосування можна виготовити самостійно - з гумових куточків, гофра і алюмінієвих трубок. Технологія виробництва шноркеля проста. При цьому конструкція виходити досить міцна, придатна для експлуатації в умовах нашого бездоріжжя.

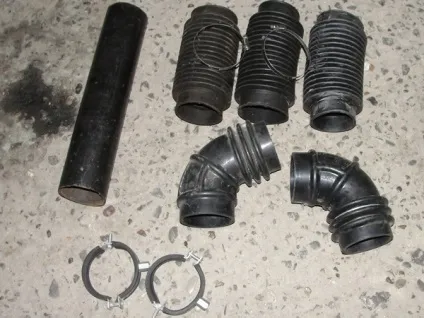

Для цього нам знадобляться: гумові куточки, кріпильні елементи, гофр і, природно, поліетиленові або алюмінієві труби.

Гумові куточки підійдуть з двигуна ЗМЗ-406. Якраз вони придатні для труб діаметром 75мм і 70мм. Гофр підходити від АЗЛК-2141 або ЗМЗ-406. Переважно варіант АЗЛК-2141, оскільки він володіє більшою жорсткістю і має меншу кількість складок, що знижує опір повітрю. Діаметр горловин гумового куточка підходить для труб діаметром від 75 мм до 80 мм. Треба взяти алюмінієві трубки з товщиною стінок 3 мм і діаметром 70, 75 мм. Можна використовувати і поліетиленові: матеріал досить м'який і не ламається при ударах дерев і гілок.

Для виготовлення шноркеля для УАЗа необхідно дві труби: вертикальна і горизонтальна. Алюмінієва трубка простіше згинається під потрібним кутом. Пластик з'єднується за допомогою гумових куточків. Горизонтальна частина шноркеля прикріплюється до крила «УАЗа» з використанням двох хомутів і вигнутих кронштейнів. Кронштейни виготовляються з 2-міліметрової алюмінієвої смуги.

Вертикальна частина шноркеля закріплюється знизу на три болта лобового скла, зверху - на приварений куточок двома болтами. До водостоку кріпити не рекомендується - ненадійно. Цей куточок може бути використаний в якості кронштейна антени рації. Внутрішня (подкапотная) горизонтальна трубка стикується з повітряним фільтром за допомогою гофра. Герметичність з'єднання забезпечується повторної зварюванням входу повітряного фільтра. Довжина вертикальної труби рекомендується 95 см, обох горизонтальних (внутрішньої і зовнішньої) - по 45 см.

Для монтажу шноркеля на автомобіль УАЗ просвердлити отвір зліва від акумулятора в стіні моторного відсіку. Вивести внутрішню трубу через даний отвір і зістикувати гумовим куточком з горизонтальною зовнішньої трубою. Ретельно загерметизувати всі стики труб, місце стиковки шноркеля з повітряним фільтром і вихід труби з моторного відсіку, щоб через отвір не потрапляла вода в салон.
