Тест семи материнських плат на z77 express вартістю до $ 160, огляд і тест

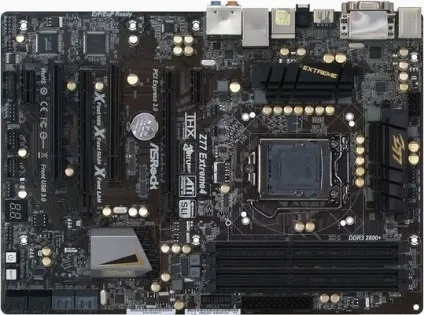

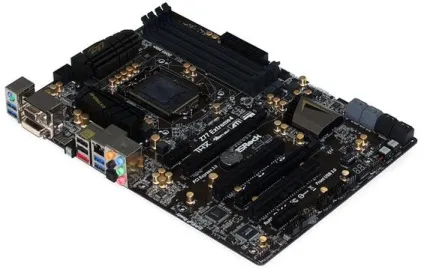

ASRock Z77 Extreme4

З платою Z77 Extreme4 компанія ASRock, схоже, хоче взяти першість по розгону, приклавши багато зусиль до розробки регулятора напруги CPU. Однак набір функцій все ж характерний для бюджетних рішень, а середня ціна дозволяє ASRock включити додаткові порти USB 3.0 і SATA 6 Гбіт / с.

Додатковий контролер USB 3.0 додає ще два порти на панель введення / виводу, там же ви знайдете ще один порт SATA 6 Гбіт / с. А де ж другий порт, пов'язаний з дискретним двух'портовим контролером? Він всередині, поруч з іншими роз'ємами SATA. По суті, на додаток до шести рідним портам Intel ми маємо ще два порти, це означає, що один з внутрішніх портів спільний з роз'ємом eSATA. Якщо ви хочете підключити зовнішній накопичувач, доведеться залишити один з цінних внутрішніх портів SATA вільним.

Повертаючись до розгону, варто відзначити кнопку CLR_CMOS на задній панелі, яка зазвичай присутня на більш дорогих моделях, також є внутрішні кнопки живлення і скидання на платі, що спрощує тестування.

Діагностичний дисплей допоможе оверклокерам розібратися, на якому етапі старту системи виникають проблеми. Над ним знаходиться замінна мікросхема BIOS.

З роз'ємом USB 3.0 проблем виникнути теж не повинно, оскільки він розташовується поруч з головним роз'ємом ATX і трохи лівіше від центральної лінії нижнього слота. Єдиний роз'єм, який може викликати проблеми з будь-збіркою - це аудіороз'єм для передньої панелі, оскільки в деяких корпусах кабель не дотягується до нього всього на пару сантиметрів. Насправді в цьому винні постачальники корпусів, однак проблему доводиться вирішувати виробникам материнських плат.

Хоча Z77 Extreme4 легко встановити в будь-який з наших корпусів ATX, через розташування засувки у ATX12V зняти плату буде складніше. Це пов'язано з тим, що багато корпусів розроблені з отвором над коннектором для прокладки кабелю за піддоном материнської плати. Але через це навколо верхівки засувки роз'єму утворюється петля. При демонтажі це викликає деякі незручності.

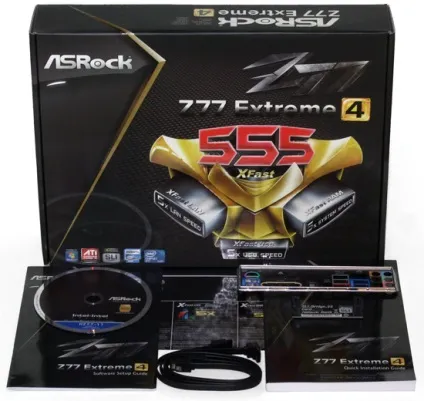

У наборі ви знайдете два кабелі SATA і міст SLI. Якщо ви очікували побачити більше, згадайте вартість Z77 Extreme4 і відразу зрозумієте, чому набір такий скромний.

Додатки ASRock Z77 Extreme4

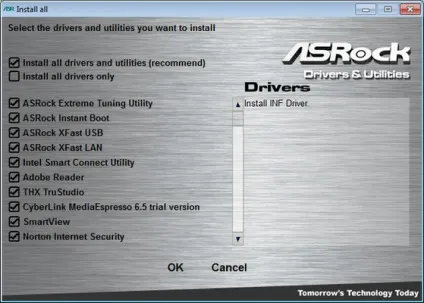

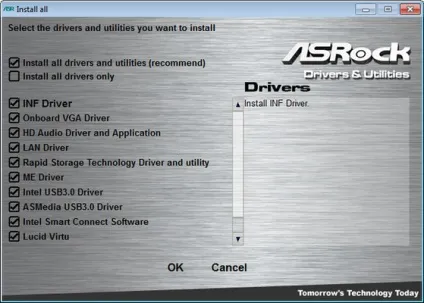

Установчий диск ASRock включає опцію "встановити все", на щастя списком програм можна керувати після завантаження настановної утиліти. Деякі додатки просто дратують, інші здадуться більшості користувачів непотрібними.

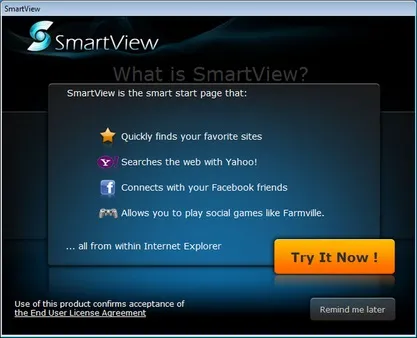

Найбільш неприємне додаток - SmartView, яке пропонує користувачеві свою пробну версію кожен раз, коли ви запускаєте браузер.

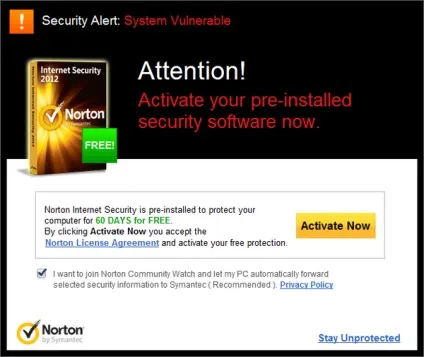

Сповіщення від пробної версії Norton Internet Security дратують трохи менше, принаймні, деяким користувачам може знадобитися тимчасове антивірусне рішення. Вікно все ж спливає, але ігнорувати його простіше.

THX TruStudio Crystalizer - ще менше набридливе, а, можливо, для деяких людей і корисний додаток. Безкоштовна версія додає динамічний діапазон цифрової музики, допомагаючи виправити недоліки, що виникли під час початкової оцифровки або перекодування, попутно пропонуючи користувачеві оновити програму до Creative TruStudio Pro за $ 25.

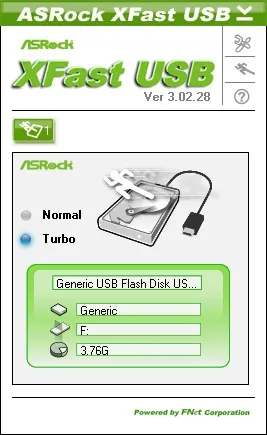

ASRock XFast USB - одночасно набридлива і корисна програма, що дозволяє збільшити швидкість роботи з USB-накопичувачами, про що ми писали в одній зі статей.

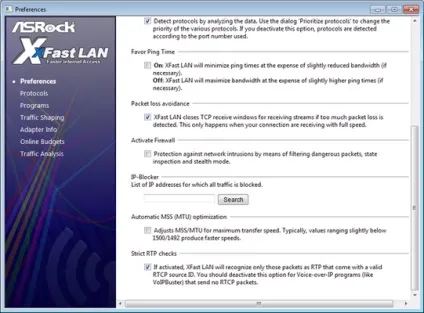

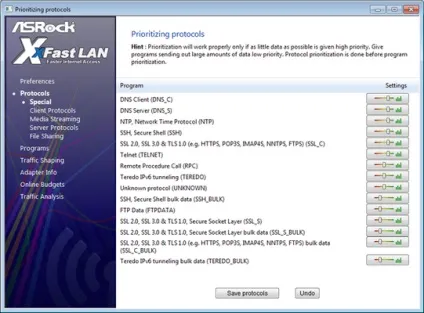

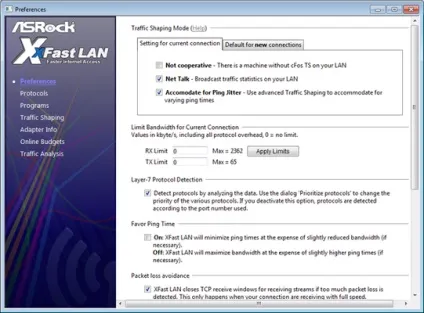

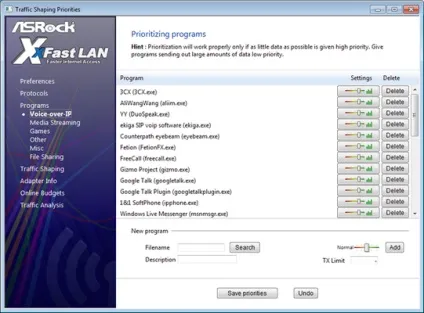

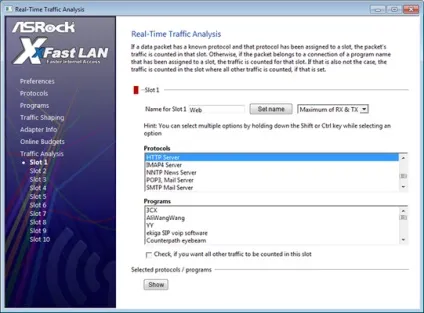

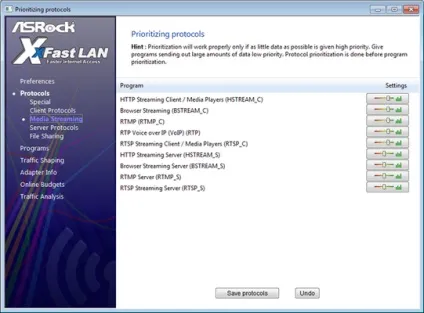

Додаток ASRock XFast LAN потенційно більш корисне, серед інших функцій програми ви можете вказати пріоритетні типи пакетів в мережі.

ASRock також додає утиліту Intel Smart Connect, яка іноді може будити систему для завантаження оновлень з соцмереж типу Twitter і Facebook, а також пошти і т.п. Це утиліта допоможе вам позбавитися від потоку повідомлень, коли ви знову сідаєте за ПК.

Також ви можете встановити ASRock Instant Boot hibernation utility, пробну версію CyberLink MediaEspresso для використання разом з програмою Virtu MVP, яка теж є на диску, і ASRock 3 TB + Unlocker для того щоб відкрити доступ до великих накопичувачів в 32-бітних системах.

Розгін за допомогою ASRock Extreme Tuning Utility

Не можна забувати про утиліту для розгону і апаратного моніторингу від ASRock, яка дозволяє користувачам, які не знайомі з настройками UEFI. робити розгін в Windows. Більш просунуті оверклокери з її допомогою можуть робити невеликі поправки вже налаштованих в UEFI параметрів.

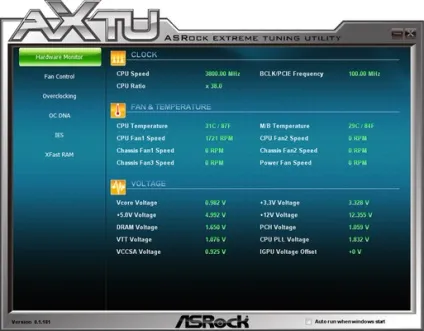

На сторінці апаратного моніторингу утиліти ASRock Extreme Tuning Utility знаходяться показники напруги, вентиляторів і температури, які є в UEFI, але при цьому не потрібно виходити з Windows.

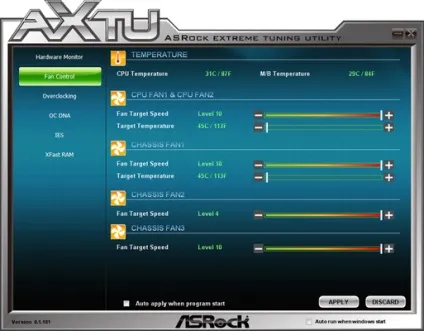

AXTU забезпечує температурне управління тільки для роз'ємів вентиляторів CPU і одного корпусного. Ручні настройки можливі для двох вентиляторів CPU і трьох на корпусі, причому в тестах ми покажемо, що функція працює, як належить.

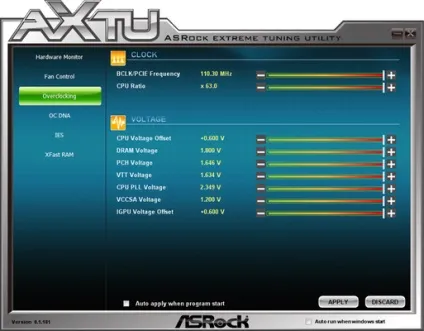

У вкладці Overclocking можна знайти настройки частоти і напруги. Тут можна змінити параметри BCLK, коефіцієнта множення і напруги CPU.

Профілі розгону UEFI повторюються в меню OC DNA утиліти AXTU.

У вкладці ASRock Inteligent Energy Saver (IES) крім On і Off інших налаштувань ми не виявили.

ASRock Z77 Extreme4 UEFI

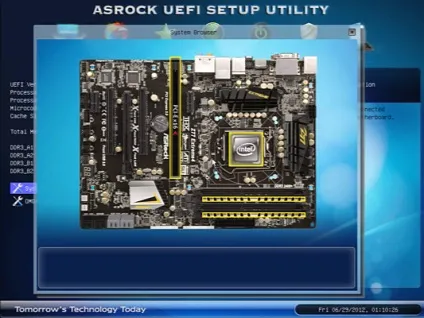

На головній вкладці UEFI плати Z77 Extreme4 є функція "System Browser", яка демонструє візуальне положення приєднаних пристроїв замість звичайного списку, як це роблять інші постачальники. Якщо будь-яке обладнання не визначається в Windows, вам потрібно лише поглянути в UEFI, щоб дізнатися, чи пов'язано це з інтерфейсом.

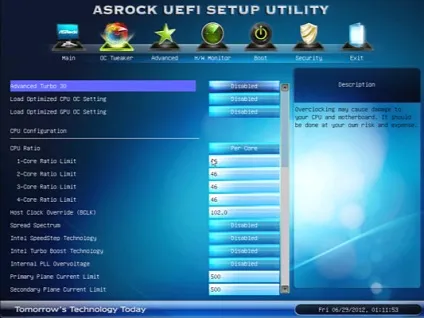

Найбільше в UEFI нас цікавить набір функцій для розгону, і Z77 надає широкий список опцій, якими не можуть похвалитися конкуренти в цьому ціновому діапазоні. ASRock включає нові режими на кшталт Advanced Turbo 30 (розгін на 30%), вбудовані профілі від 4,0 до 4,8 ГГц і кілька вбудованих профілів для прискорення GPU.

Незважаючи на те, що всі ядра процесора конфигурируются одночасно, відключити технологію Intel Turbo Boost нам вдалося тільки виставивши параметр CPU Ratio на "Per Core". Насправді Turbo Boost залишається включеним, але процесор перестає маніпулювати ядрами окремо. Крім того, процесор і раніше стежить за своїм термопакетом.

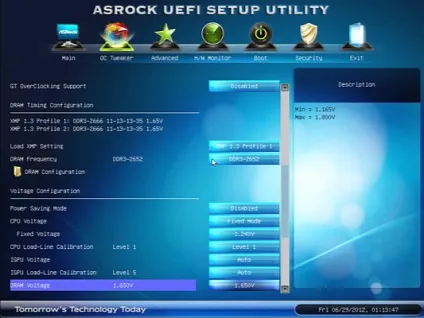

Після скарг від декількох Новомосковсктелей і одного з виробників, ми вирішили знизити виставляється напруга на нашому разогнанном процесорі до 1,25 В в порівнянні з попереднім разом. Це дозволило нам залишитися в рамках 2,5% -го розкиду по продуктивності, при цьому пікове енергоспоживання скоротилося на цілих 25%. Виставивши напруга CPU 1,24 В і Load-Line Calibration на Level 1 в UEFI ASRock, ми наблизилися до цільового напрузі 1,25 В при повному навантаженні, і з такими настройками плата Z77 Extreme4 досягла 4,7 ГГц при 46 x 102 МГц.

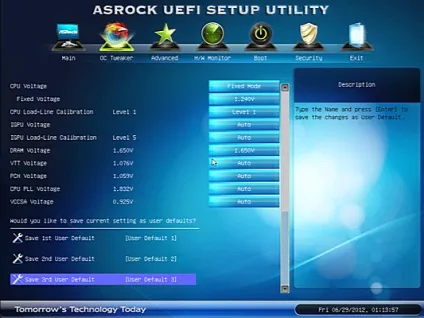

У самому низу меню OC Tweaker ми виявили три визначених користувачем профілю розгону.

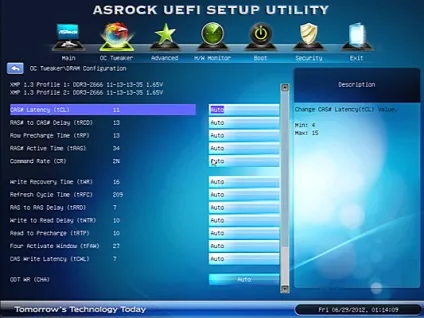

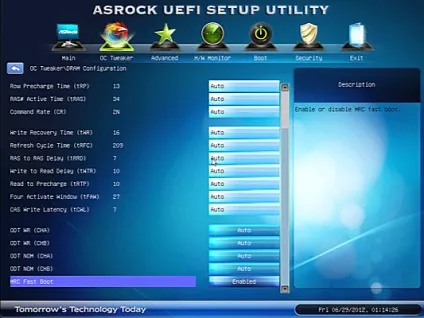

Підміню DRAM Configuration забезпечує повний набір налаштувань первинних і вторинних таймінгів.
