термоклеевая машина

Кудряшов Кирило

«Реалісти», ТОВ

Що є термоклеевая машина? Це апарат для виготовлення книги або брошури на Термоклейові корінці. Якщо розбирати цей процес більш детально, розбивши його на складові, то термоклеевая машина повинна затиснути підібраний книжковий блок, розпушити корінець, зробити його торшонірованія (що забезпечує заливку клею між листами і в борозенки від торшонірованія), нанести клей і притиснути до книжкового блоку обкладинку, а потім "відчепитися" через кілька секунд, віддавши книгу оператору.

На цьому загальні риси термоклеевой машин закінчуються і починаються різні.

Существуюет безліч модифікацій машин - від простеньких настільних, здатних видавати не більше сотні книг на годину, до могутніх промислових апаратів, продуктивність яких доходить до 500 книг на годину. Також варіюється і ціна апаратів - від 2 000 до 30 000 доларів.

Термоклейові машини "Boway", що поставляються в Україну компанією "реалістів" впевнено лідирують в середньому ціновому сегменті і саме про них піде мова в даній статті.

Для початку давайте ознайомимося з термінами, що використовуються у виготовленні книг і елементами термоклеевой машин, щоб зрозуміти, що саме відбувається на кожному етапі роботи, а для цього детально розберемо весь процес виготовлення книги на клейовому корінці.

Отже, спочатку машина затискає готовий книжковий блок. Механізм затиску являє собою металеві лещата з нанесеною збоку лінійкою для визначення товщини корінця, см. Рис. 1.

Довжина станції затиску визначає максимальну довжину виготовляється книги. Зокрема в апараті Boway 950Z + максимальна довжина книги становить 310 мм. в старших моделях вона доходить до 420 мм.

Ширина, на яку розходяться "губки" станції затиску, визначає максимальну товщину корінця. У даній машині це 58 мм. в найпотужнішому апараті серед Boway'ев, BW-980V, товщина корінця трохи більше - 60 мм.

Термоклейові машини бувають автоматичні і ручні. Автоматична, після того як ви устаналіваете в станцію затиску книжковий блок, а в станцію обтиску обкладинки - обкладинку, починає процес виготовлення книги сама. Ручна машина буде чекати поки ви не натиснете на кнопку "старт", що віддає їй команду почати проклейку.

Більшість машин "Boway" - автоматичні, але у всіх них є функція переходу в ручний режим роботи на випадок, якщо це буде необхідно.

Отже, книга затиснута і машина починає працювати. Наступним кроком буде торшонірованія і фрезерування.

Торшонірованія - це процес нанесення на корінець книги насічок, невеликих заглиблень, в які при проклейке буде затікати клей, збільшуючи тим самим площу корінця і забезпечуючи більш якісне скріплення. Також при торшонірованія корінець книги распушается (ефект від торшонірованія подібний до того, як якщо б ви провели по стиснутому корінця книги пальцем), що дозволяє частинкам клею потрапити між листами, знову ж для більш якісного скріплення.

При роботі на звичайному папері торшонірованія досить для виготовлення більшості продукції. Але в разі спеціалізованих сортів паперу, наприклад меловкі, одного торшонірованія може бути недостатньо і краще виготовляти такі книги на машинах з функцією фрезерування.

Фрезерування - процес зрізання частини корінця (до 2 мм). Це дозволяє виключити випадають з блоку листи, вирівнявши корінець, сильніше розпушити папір і зробити його поверхню більш шорсткою. Ну а чим більше в корінці заглиблень і нерівностей, тим більше на ньому затримається клею, тим краще буде вироблено скріплення.

У термоклеевой машинах Boway 920T і 920V можливо тільки торшонірованія. У всіх інших апаратах один і той же механізм виробляє і фрезерування і торшонірованія. На рис. 2 добре видно фреза машини Boway 950Z +.

До речі, при фрезеруванні тонких паперів рекомендується зменшувати швидкість фрезерування, тому що від тертя об фрезу корінець може нагрітися, при чому нагрітися досить сильно, аж до зміни кольору паперу і появи запаху паленого.

Відразу за фрезою розташована щітка. очищає корінець від паперового пилу. Сама ж пил, йдучи в отвір навколо фрези, потрапляє в мішок-пилозбірник всередині машини, так що оператору машини не доведеться дихати паперовим пилом.

Після фрезерування і / або торшонірованія на корінець майбутньої книги наноситься розплавлений клей. На рис. 3 ви можете побачити, що клеїть вал машини Boway 950Z +.

У більшості термоклеевой машин клеїть вал - один, як на фотографії. Надлишки клею прибираються з корінця встановленої позаду валу металевою пластиною. У деяких апаратах встановлено три йдуть підряд вала. Перші два - наносять клей, роблячи це більш густо і рівномірно ніж один, а третій - прибирає його надлишки. Серед Boway'ев трьома валами мають: 970V3 +, 970V6, 970V6 і 980V.

Раз вже ми згадали паперовий пил, то не можна не згадати ще про один шкідливий фактторе книжкового виробництва - "ароматі" клею. Не можу поручитися за клеї інших марок, але термоклеи Boway хоч і мають специфічний запах, але при роботі він досить слабкий і не викликає неріятних відчуттів. Якщо ж вам потрібно машина з декількома клеять валами і устаналівается вона в невелике, погано провітрюється - варто вибрати апарат Boway 970V6 + або 980v. Ці моделі оснащені вентилятором клейової ванни, що практично зводить нанівець всі неприємні моменти роботи з термоклеем.

Далі - заключний етап, приклеювання обкладинки. Обкладинка, якщо це необхідно - попередньо пробігованная по місцях згину, ще перед установкою книжкового блоку в машину, кладеться на станцію обтиску обкладинки. см. рис. 4.

По центру станції обтиску обкладинки розташована ризику, з якою необхідно поєднати центр обкладинки. Також в комплекті з машиною йдуть магнітні напрямні, які можна встановити з боків апарату, рівняючи по ним встановлюється обкладинку.

Обкладинка притискають до проклеєних корінця і стискається з боків, що дозволяє виконати бічну проклейку за рахунок видавлювання частини клею з корінця. Якщо необхідно виконати бічну проклейку більш рівно і міцно (що може бути актуально при роботі з крейдованого папером), у деяких термоклеевой машин мають додаткові клейові вали саме для бічної проклейки. Якщо говорити про Boway, то такий апарат один: 980V.

Відмінною особливістю термоклеевой машин Boway є відсутність обмеження на ширину обкладинки в апаратах BW-950V6 + і старше. Хочете метрову обкладинку - ніяких проблем, просто відсуньте машину подалі від стіни.

Машини Boway багатофункціональні. Більшість функцій при бажанні можна включати або відключати. Наприклад можна відключити фрезерування і притиск обкладинки і виготовляти кубарики - блокноти з відривними листочками. Неотфрезерованний корінець буде гірше проклеєний а значить листочки будуть легше відриватися. Всі необхідні настройки термоклеевой машини доступні з пульта управління на її передній панелі. Зміна температури клею, глибина фрезерування, швидкість виготовлення книги, висота клеющего вала (що дозволяє регулювати кількість наноситься на корінець клею) і т.д.

Однак не слід забувати, що хороша термоклеевая машина - це тільки половина справи. Велике значення також має вибір якісного клею, добре підходить під конкретну задачу. Boway пропонує три види клеїв, що відрізняються за кольором і температурі плавлення. Зрозуміло, використовувати їх можна не тільки в машинах Boway а й в будь-яких інших, головне - підібрати відповідний клей, орієнтуючись насамперед на температуру плавлення. І ще одна тонкість - ні в якому разі не можна змішувати різні сорти клеїв. Коли ви купуєте Термоклейові машину клей в її клейову ванну вже залитий. Перш ніж засинаючи новий клей, доопрацювати старий по-максимуму а залишки - злийте з клейової ванни, і тільки тоді засинайте новий.

Ця рекомендація стосується не тільки до машин Boway але і будь-яких інших. Ці ж дейставія потрібно виконувати і при зміні сортів клею.

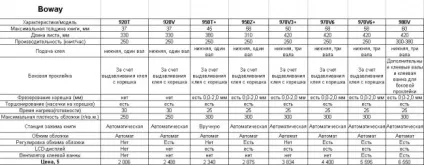

Ну а тепер - саме час познайомитися безпосередньо в Термоклейові машинами Boway - див. Таблицю.
