Додаткове причіпний пристрій, іменоване фаркопом, часто приходить на допомогу багатьом водіям. Правильно підібране і встановлене тягово-зчіпний пристрій здатний збільшити можливості автомобіля в разі перевезення вантажів, захистити від удару ззаду, допомогти витягнути з кювету, в разі несправностей відбуксирувати транспортний засіб. Це пристрій швидко окупається, але для більшої економії можна встановити фаркоп самому. Не менш важливим моментом при вирішенні забезпечити автомобіль ТСУ є його підбір.

Особливості вибору тягово-зчіпного пристрою

Завданням фаркопа служить забезпечення надійної і жорсткого зв'язку між авто і причепом або іншим засобом який заміняє його. При цьому тягово-зчіпний пристрій повинен не заважати маневреності двох транспортних засобів і допускати певний ступінь свободи. Для цього використовують кульове кріплення, що забезпечує обертання по вертикальній осі.

Щоб на причепі освітлювальні елементи могли дублювати всі сигнали автомобіля при маневрах і гальмуванні через ТСУ електрична мережа причепа і авто з'єднуються.

На Рено Дастер асортимент фаркопов досить широкий і відрізняється між собою:

• максимально допустимої навантаженням;
• загальною конструкцією;
• способом кріплення;
• за типом куль.

Найбільш оптимальним варіантом для Рено Дастер 4х4 поєднує в собі якість і прийнятну ціну є фаркоп виробництва Трейлер, в тому числі і на повний привід.

процес установки

Компанія Renault піклується про своїх клієнтів і полегшила їм самостійну установку ТСУ, підготувавши в Renault Duster:

• отвори для кріплення, захищені спеціальними заглушками;
• гумову заглушку в багажному відсіку для герметичної підводки електрики.

Провести грамотну установку фаркопа своїми руками вам допоможе наша докладна інструкція, і додається до комплекту креслення фаркопа. Роботи по установці тягово-зчіпного пристрою необхідно проводити удвох з повним дотриманням техніки безпеки.

1. Розпаковуємо пакет з тягово-зчіпним пристроєм виробництва Трейлер, поділяємо комплект на елементи.
2. Для демонтажу заводських заглушок відкриваємо багажник. Пластикові заглушки знаходяться під обшивкою, зліва і справа багажника по два отвори. Акуратно відкриваємо доступ до них і намагаючись не пошкодити лакофарбове покриття авто піддягаємо викруткою з двох сторін і прибираємо їх.
3. Беремо кріпильні болти з комплекту, вставляємо в отримані отвори. Для захисту болтів використовуємо поставляються в комплекті пакету втулки з привареними болтами. Їх встановлюємо всередину лонжеронів.
4. Переміщаємося під машину і візуально бачимо закінчення кріплення. Втім, побачити його можна просто заглянувши під авто.
5. Тепер беремо бічні кронштейни ТСУ, одягаємо на закінчення болтів, далі обов'язково - шайби і наживляємо гайки, затягуючи ключем на 19 з урахуванням можливої ​​регулювання.
6. Наступним кроком по установці ТСУ є монтаж поперечної балки. Перед цим дією поперечну балку приміряємо на відповідність отриманого відстані між бічними пластинами фаркопа.
7. Далі, поєднавши з одного боку отвори на балці і хатині, з боку колеса вставляємо болт і наживляємо гайкою. Такі ж дії виробляємо з іншого боку. Коригуємо розташування поперечної балки і добре затягуємо всі гайки, попередньо змастивши на них різьблення. При установці і затягуванні болтів на що має повний привід автомобілі балку слід тягти назад по ходу машини.
8. Збірка силових елементів тягово-зчіпного пристрою закінчується монтажем буксирного гака, який кріпиться болтами і гайками самостоп з придбаного комплекту і затягуємо гайки, використовуючи ключі на 17. На фото добре видно місце його установки.

Натисніть на фото для збільшення

підключення електрики

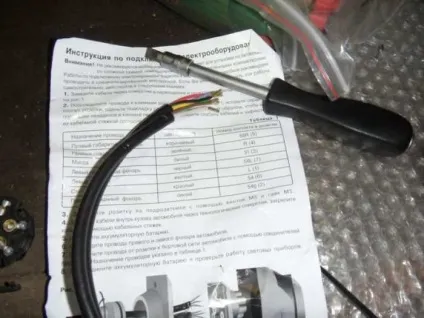

Електрика - останній крок до завершення робіт по установці фаркопа на Рено Дастер. Спочатку встановлюється розетка на майданчик фаркопа невеликого розміру. Поставити її не складно. Далі звільняємо заглушку для електропроводки в підлозі багажника. Проводка від розетки заводимо в звільнені отвори. Подальше підключення проводів ТСУ за інструкцією від виробництва Трейлер слід проводити в автосервісі.

Рено Дастер має бортовий комп'ютер і мультиплексную мережу. Підключення електропроводів розетки своїми руками може привести до стрибків напруги і виходу з ладу електроніки. Щоб уникнути цього в техцентрі використовують блок узгодження або універсальний електричний комплект.

Після повної установки тягово-зчіпного пристрою необхідно приєднати причіп і перевірити працездатність стоп-сигналів, ходових вогнів, поворотів.
