термокабель, область застосування - пожежна сигналізація

Добрий день Шановні Новомосковсктелі і колеги по цеху! Тема нашого обговорення сьогодні - "термокабель, область застосування - пожежна сигналізація". У цій статті я розповім що таке є термокабель, в яких випадках його рекомендується застосовувати і опишу часті помилки монтажу термокабеля і включення його до складу системи пожежної сигналізації.

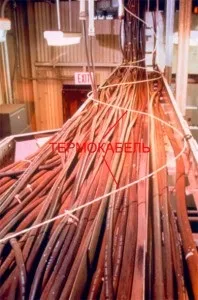

Отже, що таке термокабель? По суті, термокабель є тепловим пожежним сповіщувачем - проводом, який змінює свій опір, в залежності від зміни температури навколишнього середовища. В тому числі, термокабель використовують для виявлення загоряння в кабельних спорудах малих габаритів перетину і досить великої протяжності. Як ми розуміємо, в таких місцях, як закритий кабельний лоток, розташований в підлозі (наприклад у великих магазинах, уздовж всієї лінії кас, а це може бути близько 700-800 метрів) неможливо встановити звичайні точкові пожежні сповіщувачі, хоча б тому що в цьому випадку, доведеться виконати паралельну силовим кабелям прокладку шлейфу, а відступити 0,5 метрів шлейфу від силових ланцюгів, як того вимагають норми, неможливо при малих перетинах кабельного короба. Проте, кабельний лоток слід захистити системою пожежної сигналізації та виконати це можна за допомогою термокабеля, який укладається в той же самий лоток, з урахуванням правил монтажу цього пожежних сповіщувачів. Також, термокабель рекомендується до застосування в інших важкодоступних місцях: склади, ескалатори, ліфтові шахти; на вибухонебезпечних об'єктах і місцях з агресивними середовищами: нафтосховищах, тунелях, елеваторах, відкритих стоянках, конвеєрних, транспортерах, відкритих стелажах для зберігання і ін. Звичайно вартість термокабеля набагато дорожче, ніж звичайних теплових або димових пожежних сповіщувачів, якщо вважати на квадратний метр площі, яка захищається , але якщо необхідність установки термокабеля диктується конструкцією об'єкту, що охороняється, а також в нездатності звичайних сповіщувачів забезпечити нормальний режим роботи, який обумовлений фізичним сос ояніем навколишнього середовища (низькі температури, вологість, пил, хімічні реагенти та ін.), а також фактором вибухонебезпечності, то так би мовити, варіантів більше немає.

Отже, термокабель - це лінійний тепловий сповіщувач. Він дозволяє виявити джерело перегріву в будь-якому місці на всій його довжині. Термокабель складається з двох сталевих провідників, кожен з яких має изолирующее покриття з термочутливого полімеру. Провідники з ізолюючим покриттям скручуються для створення між ними механічної напруги, потім покриваються спеціальною захисною оболонкою і поміщаються в оплетку для ізоляції від впливу несприятливих умов навколишнього середовища. Принцип дії: при досягненні порогового значення температури під дією тиску провідників відбувається руйнування ізоляційного покриття з теплочутливі полімеру, дозволяючи провідникам увійти в контакт один з одним. По суті, в точці перегріву буде "короткий" між провідниками термокабеля і опір термокабеля відповідно зміниться. Це відбувається в точці перегріву на трасі термокабеля. По суті, практикується прислів'я "де тонко там і рветься". Ось це слабке тонке ланка і являє собою термокабель. Для спрацьовування сигналу не потрібно чекати нагрівання ділянки, що має певну довжину. Термокабель дозволяє генерувати сигнал тривоги при досягненні температурного порога в будь-якій точці по всій довжині. Додамо до плюсів термокабеля ще можливість його застосування в приміщеннях з високими електромагнітними полями без втрати працездатності. Це можливо через конструктивного виконання термокабеля, який представляє собою виту пару. Цей момент дуже важливий, так як багато інших пожежні сповіщувачі від впливу на їх електронну схему високих магнітних полів можуть або видавати "помилкові спрацювання", або взагалі втратити працездатність.

Які помилки часто зустрічаються при проектуванні і монтажі термокабеля в системах пожежної сигналізації? Перша - це неправильний монтаж сповіщувача. Термокабель слід розташовувати над або разом, уздовж пожежної навантаження, бажано на відстані не менше 15 мм від перекриття або верху кабельного каналу (тунелю) або інших поверхонь. Якщо прокладаємо термокабель в каналі з силовими кабелями, то бажана прокладка "змійкою" по всій площі кабельного каналу. Ці рекомендації викладені в паспортних даних на термокабель, а також в нормативних документах з проектування систем пожежної сигналізації. Щоб було зрозуміло для чого це потрібно, пояснюю - будь-яку поверхню до якої торкається термокабель, можна вважати як поверхня з великою теплоємністю, яка при пожежі буде служити свого роду радіатором охолодження для термокабеля (в разі механічного зіткнення лінійного теплового сповіщувача і поверхні перекриття або поверхні короба ). А це призведе до значного збільшення інерційності спрацювання термокабеля. Щоб такого не сталося, необхідно або підв'язувати термокабель на тросі, натягнутому над пожежної навантаженням, або використовувати інші фірмові аксесуари кріплення термокабеля, розроблені виробником. Деякі способи використання термокабеля в системах ПС наводжу нижче:

У разі підключення в такий шлейф досить довгого відрізка термокабеля це призведе до наступного:

Якщо термокабель підключається безпосередньо до шлейфу приладу і лінія виявлення закінчується кінцевим опором, то при виникненні пожежі на початку лінії виявлення опір термокабеля незначно. І прийомноконтрольної прилад видасть сигнал «Несправність» замість сигналу «Пожежа».

При виникненні пожежі в середній ділянці термокабеля прийомноконтрольної прилад видасть реальний сигнал пожежі в шлейфі, тому що опір шлейфа відповідатиме діапазону «Пожежа».

Якщо протяжність кабелю досить велика, то в ряді випадків опір термокабеля буде вище порога спрацьовування шлейфа в режимі «Пожежа». Таким чином, отримуємо ще одну помилку при роботі системи: виникнення пожежі в кінці протяжного ділянки термокабеля призведе до того, що прийомноконтрольної прилад залишиться в стані «Норма».

Аналогічна ситуація може скластися при використанні додаткового опору. Найвіддаленіші ділянки термокабеля при спрацьовуванні не змінять стан шлейфу, він залишиться на «Нормі», що ще раз підтверджує помилку проектування. Дані явища, звичайно, не будуть спостерігатися при малих довжинах шлейфів термокабеля, але довжини термокабеля, які будуть адекватно працювати з конкретним обладнанням в пороговому режимі, залежать від граничних характеристик шлейфів. У проектувальників не завжди є можливість отримати детальну інформацію по роботі шлейфу того чи іншого пріемоконтрольного приладу і його порогах спрацьовування.
