Термінологія по насосів і насосного обладнання

На діаграмі роботи відцентрового насоса вироблене насосом тиск виражається через термін «натиск» і відповідає висоті стовпа води при щільності 1г / см3. Напір найчастіше вимірюється в метрах (м).

Напір, створюваний насосом, показує яке "тиск" може бути досягнуто цим насосом при перекачуванні якогось певного кількості води в результаті обертання робочого колеса з певною частотою (як правило, 1500 об / хв або вище).

Статичний напір і втрати на тертя

Коли виробник насоса запитує у клієнта "Який тиск або натиск вам необхідний?" Це означає, який тиск необхідно створити насосу, щоб перекачати певну кількість води з початкової до кінцевої точки і подолати при цьому всі гідравлічні опору трубопроводів. Якщо Вам потрібно перекачати воду на 100 м вгору, тоді статичний напір у вас буде 100 м (відстань по вертикалі від джерела води до кінцевої точки перекачування).

Припустимо довжина трубопроводів у Вас теж 100 м. Крім того, припустимо, що розрахункові гідравлічні втрати в цій трубі складають 8%, тобто 8 м. Тоді загальний динамічний напір буде 108 м. Саме це значення у Вас і запитував виробник насоса, а не просто 100 м, як припускали ви.

що відстань по вертикалі між поверхнею джерела води до осі робочого колеса всмоктуючого насоса називається висотою всмоктування (всас. по-англійськи 'suction lift').

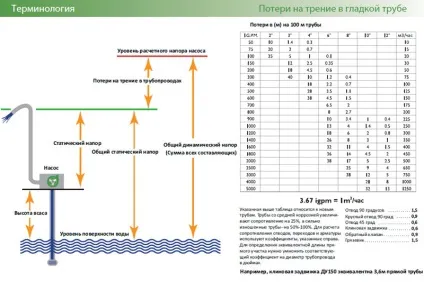

Відстань по вертикалі між віссю робочого колеса насоса і самої верхньої точкою напірного трубопроводу називається статичним напором (див. Рис.).

Відстань по вертикалі між поверхнею води джерела до верхньої точки напірного трубопроводу називається загальним статичним напором.

У власників насосів існує поширена помилка, що насоси всмоктують воду. Насоси не всмоктують воду, а використовують атмосферний тиск, який «штовхає» воду вгору по всмоктуючому шлангу до насоса в камеру низького тиску, яке склалося в результаті обертання робочого колеса і перенесення води з цієї камери в напірну камеру корпусу насоса. Простіше кажучи, ніщо не працює у вакуумі. Тому, як тільки ми включаємо насос, робоче колесо викидає воду з всмоктуючої камери насоса в напірну камеру, знижуючи при цьому тиск в першій. Вода в джерелі, який знаходиться під атмосферним тиском, піднімається по шлангу в насос. І так буде завжди, поки атмосферний тиск за мінусом висоти всаса і втрат (NPSHa) буде більше опору проточної частини насоса (NPSHr).

Не вводьте себе в оману, коли чуєте від продавців насосів, що їх насоси можуть всмоктувати з висоти 9м.

Більшість самоусмоктувальних насосів зможуть це зробити, але ідея в тому, щоб не втратити максимальну продуктивність при цьому, а це вдається лише тим насосів, у яких спроектовано і реалізовано низький опір проточної частини (NPSHr).

За матеріалами сайту www.pioneerpump.ru
