Тепловізіонная зйомка на службі будівельника і домовласника

З появою діагностичних тепловізорів відпала необхідність впроваджуватися в конструкції для визначення герметичності або витоку тепла. Тепловізор не вміє дивитися крізь стіни, але чітко фіксує температурну картинку, яка прихована від неозброєного ока. Ця картинка формується в інфрачервоному діапазоні. Тепер не потрібно розбирати дах, розкривати підлоги і обшивку стін, щоб визначити технічний стан прихованих шарів. Тепловізор допоможе виявити проблемні місця і виявити приховані дефекти.

тепловий контроль

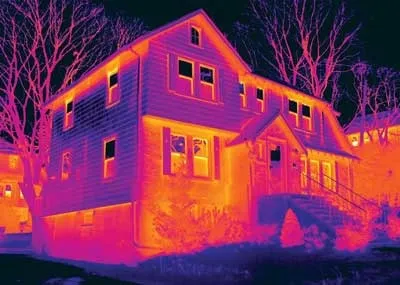

Обстеження будівлі за допомогою тепловізійного приладу відноситься до неразрущающім методам технічної діагностики. Тепловізор є оптико-електронний прилад, що знімає об'єкти в інфрачервоному діапазоні електромагнітного випромінювання, і візуалізує зображення у видимому хвильовому спектрі, так, щоб його міг побачити людина. Температура при цьому визначається за шкалою кольорів. Отримане зображення називається термограмме. Оператор тепловізора має можливість налаштовувати кольорово-температурну шкалу на свій розсуд за допомогою спеціальних програм. Ці програми надають крайніх значень температурної шкали контрастні кольори, щоб проблемні місця на термограмме були чітко видні.

Діагностику і трактування термограмми проводять фахівці. Щоб стати таким фахівцем, необхідно пройти атестацію за I, II або III-му найвищого рівня персоналу неруйнівного теплового контролю. Ті, хто спеціалізується на діагностиці приватних будинків, проходять таку атестацію після спеціального навчання.

Тепловізійне обстеження * об'єкта дозволяє виявити всі місця витоку тепла, незалежно від причин. Середній за розміром котедж обстежується фахівцем за 1-2 години. Термограмми виходять миттєво, але технічний висновок замовник отримує не відразу, а через кілька днів. У висновку вказуються місця витоків тепла, походження проблем і шляхи їх вирішення. Тепловізійне обстеження на сьогоднішній день обов'язкова процедура при термомодернізації будівель.

Основним завданням тепловізійного обстеження є визначення діагнозу. Рекомендації щодо вирішення проблем замовник може не отримати або отримати замість них тільки загальні поради. Справа в тому, що в деяких ситуаціях для усунення витоків тепла потрібно проектна робота. А це вже поза компетенцією фахівця з теплоівізіонной діагностиці.

Види тепловізійного обстеження

Крім тепловізійної діагностики, руйнівні методи енергодіагностікі допускають використання таких приладів, як сканер вологості, термогігрометр, двоканальний манометр, пристосування «аеродвері» і т.д. Використання групи приладів дає максимально точний результат діагностики.

Професійна тепловизионная зйомка ведеться в трьох режимах тиску повітря: в режимі експлуатації, а також при підвищеному і зниженому тиску. Первинна база термограмм створюється при природних умовах. Така зйомка дозволяє виявити містки холоду в огороджувальних конструкціях. Але результат даного обстеження може гарантувати точну діагностику тільки в 30% випадків. Витік тепла нерідко виникає через продувності конструкцій. Такі витоку найбільш характерні для дерев'яних і каркасних будинків. Звичайна термограмма, виконана без використання допоміжного обладнання, здатна тільки побічно виявити розгерметизацію. При зйомці кам'яних будинків тепловізор виявляє до 50% дефектів.

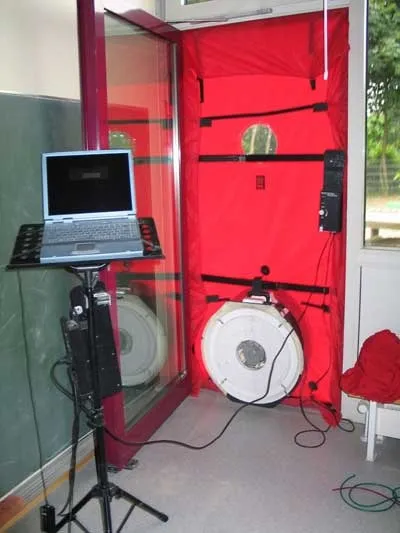

Витік тепла через негерметичні конструкції при незначних перепадах тиску всередині будинку і зовні практично не відображається на термограмме при природних умовах. Для цього необхідно підвищити або знизити тиск усередині будинку. Для підвищення тиску всередині будинку використовують аеродверь - спеціальна перегородка з нагнітаючими вентиляторами. Роботою вентилятора керує манометр. Вентилятор аеродвері має регулювання швидкості обертання, яка задається на кнопкової панелі і залежить від внутрішнього об'єму будівлі. Знаючи внутрішній об'єм будівлі і обсяг повітря, що подається, орієнтуючись на показання манометра, можна обчислити кількісну витік повітря.

Принцип роботи аеродвері можна порівняти з виявленням проколу велосипедної камери. Щоб знайти місце проколу (розгерметизації) ми накачуємо камеру і дивимося, звідки виходить повітря. Якщо ми маємо справу з будинком, то повинні закрити перед перевіркою всі двері і вікна, а також вентиляційні отвори і димоходи. Робиться це зсередини за допомогою поліетиленової плівки і скотча.

При підвищенні тиску всередині будинку, повітря буде виходити через місця розгерметизації. Ці місця засікаються тепловізором, а потім приймається те чи інше рішення щодо усунення повітряної витоку.

Аеродверь встановлюється в головний дверний отвір, якщо досліджується весь будинок, або в отвір окремого приміщення, якщо необхідно перевірити тільки його. Якщо створюється надлишковий тиск усередині будинку (приміщення), то тепловизионная зйомка проводиться зовні. Вихідний з приміщення повітря має більш високу температуру, ніж зовнішній, і тому його видно на термограмме. Дуже часто на термограммах, зроблених при природних умовах і при надмірному тиску, помітні відмінності. Правильно виконаний покрівельний пиріг не буде мати дір, а тому тепловізійний знімок покрівля не покаже істотну різницю температур поверхні. Якщо ж були допущені помилки, то на знімку з'являться контрастні плями, які вказують на проблемні місця. Містки холоду потрібно негайно усувати, інакше не тільки холод, але і волога, і цвіль загрожуватимуть приміщень мансарди. Страждають від вологи і крокви, що проходять крізь проблемну зону.

Рух повітря в негерметичних конструкціях може відбуватися в обох напрямках, що залежать від пори року. Щоб виключити потрапляння холодного повітря з вулиці в будинок, необхідно виявити і усунути всі зворотні продування. Для цього аеродверь включають в режим розрядження повітря. Зазвичай достатньо слабкого розрядження в межах 20-60 Па. Тепловізіонная зйомка в даному випадку ведеться зсередини приміщень. Отримані термограмми дають можливість виявити всі приховані дефекти герметизації.

Ефективність тепловізійної діагностики

Переваги тепловізійної діагностики очевидні. Вона дозволяє уникнути втрат тепла, а значить заощадити значні кошти на опаленні і кондиціонуванні приміщень. У Німеччині жоден енергетичний паспорт будівлі не видається без комплексної тепловізійної зйомки. Цей документ в обов'язковому порядку пред'являється покупця житла, а його відсутність карається штрафом в розмірі 5 тис. Євро.

Енергоаудит вУкаіни поки що - справа добровільна. Ні «зобов'язалівки», ні штрафів за його відсутність не передбачено. Тепловізійне обстеження замовники роблять суто за особистою ініціативою з метою підвищення теплоеффектівності будівлі і відповідно - зменшення рахунків за оплату енергоносіїв. Тепловізіонная зйомка також поширена при проблемах покрівлі - на термограммах відмінно видно місця протікання.

Проводити тепловізійну діагностику рекомендується до чистової обробки. Таким чином, виявляються першопричини розгерметизації. Усунення проблем на цьому етапі гарантує якісне виконання огороджувальних конструкцій і виключає появу містків холоду в майбутньому, в т.ч. і повітряних.

До фахівців теплового контролю має змив звертатися і при покупці котеджу. На підставі результатів обстеження можна отримати уявлення про стан об'єкта. Якщо є проблеми, то можна просити в продавця обґрунтовану знижку.

Виробляти тепловизионное обстеження найкраще в осінньо-зимовий період, коли різниця між зовнішньою і внутрішньою температурами істотна. Але, як вже говорилося, провести діагностику можна і влітку, якщо скористатися аеродверью. Для цього досить створити температурний перепад в 5-7 ° С. Такий перепад можна забезпечити, включивши обігрівач або кондиціонер. Якщо діагностика проводиться влітку, то фахівці рекомендують охолоджувати приміщення до 15-16 ° С. При зимових перевірках необхідний перепад зазвичай присутній сам собою. Якщо в котеджі ще не запущено про топлення, то повітря в приміщеннях можна нагріти тепловими гарматами.

Все необхідне обладнання є в розпорядженні фахівців теплового контролю. Замовнику залишається тільки викликати їх на місце і за підсумком роботи отримати письмовий висновок про енергетичне стан об'єкта.
