Тепловий вузол опалення схема теплового пункту
Тепловий пункт опалювальної системи - це місце, де магістраль постачальника гарячої води з'єднується з системою опалення житлового будинку, а також проводиться підрахунок спожитої теплової енергії.
Основні типи теплових пунктів
Вузли підключення системи до джерела теплової енергії бувають двох типів:
Одноконтурний тепловий пункт - це найбільш поширений тип підключення споживача до джерела теплової енергії. В цьому випадку для системи опалення будинку використовується безпосереднє з'єднання з магістраллю гарячого водопостачання.
Одноконтурний тепловий пункт має одну характерну деталь - його схема передбачає трубопровід, що з'єднує пряму і зворотну магістралі, який називається елеватор. Призначення елеватора в системі опалення варто розглянути докладніше.
У котельних системи опалення є три стандартних режиму роботи, що розрізняються температурою теплоносія (прямого / зворотного):
Використання перегрітої пари в якості теплоносія для системи опалення житлового будинку не допускається. Тому, якщо через погодні умови котельня постачає гарячу воду температурою в 150 ° C, її потрібно охолодити перед подачею в стояки опалення житлового будинку. Для цього використовується елеватор, через який «обратка» потрапляє в пряму магістраль.
Елеватор відкривається ручним або електричним (автоматичним) приводом. У його магістраль може бути включений додатковий циркуляційний насос, але зазвичай це пристрій роблять особливої форми - з ділянкою різкого звуження магістралі, після якої йде конусообразное розширення. За рахунок цього воно працює як інжекторний насос, закачуючи воду з обратки.
Двоконтурний тепловий пункт
В цьому випадку теплоносії двох контурів системи не змішуються. Для передачі тепла від одного контуру іншому використовується теплообмінник, зазвичай пластинчастий. Схема двоконтурного теплового пункту наведена нижче.
Пластинчастий теплообмінник - це пристрій, що складається з ряду порожніх пластин, по одним з яких прокачується нагріває рідину, а за іншими - нагрівається. У них дуже високий коефіцієнт корисної дії, вони надійні і невибагливі. Кількість відібраного тепла регулюється зміною числа взаємодіють один з одним пластин, тому забір охолодженої води зі зворотної магістралі не потрібно.

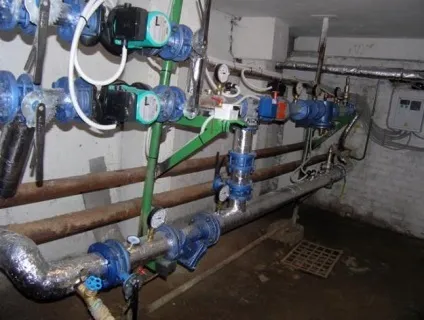

Як обладнати тепловий пункт
Для організації теплопостачання житлового будинку теплові пункти оснащуються наступним додатковим обладнанням:
- 1 засувки і вентилями;
- 2 Фільтрами-грязеуловітелей;
- 3 Приладами контролю і обліку - термометрами, манометрами, витратомірами;
- 4 Допоміжними насосами.

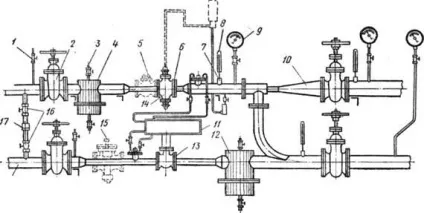

Склад обладнання одноконтурного пункту опалення наведено на малюнку.
Цифрами тут є такі такі вузли та елементи:
- 1 - триходовий кран;
- 2 - засувка;
- 3 - корковий кран;
- 4, 12 - грязевики;
- 5 - зворотний клапан;
- 6 - дросельна шайба;
- 7 - V-штуцер для термометра;
- 8 - термометр;
- 9 - манометр;
- 10 - елеватор;
- 11 - тепломір;
- 13 - водомір;
- 14 - регулятор витрати води;
- 15 - регулятор Підпара;
- 16 - вентилі;
- 17 - обводная лінія.
Установка приладів теплового обліку
- Термодатчики (встановлюються в пряму і зворотну магістралі);
- Витратоміри;
- Теплолічильник.
Прилади теплового обліку встановлюються якомога ближче до відомчої кордоні, щоб підприємство-постачальник не вираховувати тепловтрати по некоректним методикам. Найкраще, щоб теплові вузли й витратоміри мали на своїх входах і виходах засувки або вентилі, тоді їх ремонт і профілактика не викликатимуть труднощів.
Порада! Перед расходомером повинен бути ділянка магістралі без зміни діаметрів, додаткових врізок і пристроїв, щоб зменшити турбулентність потоку. Це збільшить точність вимірювання і спростить роботу вузла.
Тепловий обчислювач, який одержує дані від термодатчиків і витратомірів, встановлюється в окремому закривається шафі. Сучасні моделі цього пристрою обладнані модемами і можуть з'єднуватися по каналах Wi-Fi і Bluetooth в локальну мережу, надаючи можливість отримувати дані дистанційно, без особистого візиту на вузли теплового обліку.
