Правила заповнення специфікації

3. Складальні одиниці;

5. Стандартні вироби;

6. Інші вироби;

Назва кожного розділу вказується в графі «Найменування», підкреслюється тонкої лінією і виділяється порожніми рядками.

1. У розділ "Документація" вносять конструкторські документи на складальну одиницю. В цей розділ в навчальних кресленнях вписують «Складальне креслення».

2. У розділи «Складальні одиниці» і «Деталі» вносять ті складові частини складальної одиниці, які безпосередньо входять в неї. У кожному з цих розділів складові частини записують за їх найменуванням.

4. В розділ «Матеріали» вносять всі матеріали, які безпосередньо входять в складальну одиницю. Матеріали записують за видами і в послідовності, зазначеним в ГОСТ 2.108 - 68. У межах кожного виду матеріали записують в алфавітному порядку найменувань матеріалів, а в межі кожного найменування - по зростанню розмірів і інших параметрів.

У графі «Кількість» вказують кількість складових частин на одне спеціфіціруемое виріб, а в розділі «Матеріали» - загальна кількість матеріалів на одне спеціфіціруемое виріб із зазначенням одиниць виміру - (наприклад, 0,2 кг). Одиниці виміру допускається записувати в графі «Примітка».

Будівельне креслення розглядає правила виконання креслень будівель і споруд.

Всі будівлі і споруди за функціональним призначенням можна розділити на цивільні, промислові, транспортні та сільськогосподарські.

Цивільні будівлі - це житлові і громадські споруди: житлові будинки, готелі, гуртожитки, школи, навчальні заклади, різні установи, банки, театри і кінотеатри, лікарні і т.д.

Промислові будівлі - фабрики і заводи, виробничі комплекси і комбінати, гідро- і теплоелектростанції, гаражі, складські приміщення і т.д.

Транспортні споруди - мости, шляхопроводи, естакади, автостанції, стоянки і т.д.

Сільськогосподарські будівлі - ферми для утримання тварин, склади для зберігання сільськогосподарської продукції, добрив, кормів, будівлі для зберігання техніки і т.д.

Будівельні креслення відрізняються великою різноманітністю. Вони мають багато спільного з машинобудівними кресленнями, а й мають багато своїх специфічних особливостей.

Будівельні креслення виконують за загальними правилами прямокутного проектування їх на основні площини проекцій.

Проекції будівлі на кресленні мають свої назви.

Види будівлі ззаду, спереду, справа і зліва називають фасадами будівлі. Якщо фасад виходить на вулицю або площу, такий фасад називають головним. Назва фасаду на кресленні задають по базису осях, до яких він прив'язаний: «Фасад в осях 1-4» або по осі, вздовж якої він розташований: «Фасад по осі А» (Малюнок 10.1).

Малюнок 10.1 - Фасад житлового будинку

Вид на будівлю зверху називають планом даху (покрівлі). План даху і фасади будівлі дають уявлення про форму будівлі, кількості поверхів, наявність балконів і лоджій, розташуванні вхідних дверей, розміри будівлі, а також про його архітектурний образ.

Відомості про розташування окремих приміщень будівлі, їх розмірах, про розміщення сантехнічного обладнання, про основні будівельних конструкціях можна отримати з планів і розрізів.

Планом будівлі називається розріз горизонтальною площиною, проведений через віконні і дверні прорізи.

Якщо подумки розсікти будинок горизонтальною площиною і відсікти його верхню частину, а решту спроектувати на горизонтальну площину проекцій, то отримане зображення буде планом будівлі. Горизонтальні січні площині зазвичай проводять через вікна і двері кожного поверху і отримують відповідно плани 1-го, 2-го і наступних поверхів. Якщо планування 2-го і наступних поверхів однакова, то його викреслюють 1 раз і називають планом типового поверху. У промисловому будівлі план виконують на рівні різних висотних відміток і отримані плани називають по цих позначок: «План на відм. +6.00 »(Малюнок 10.2-10.3).

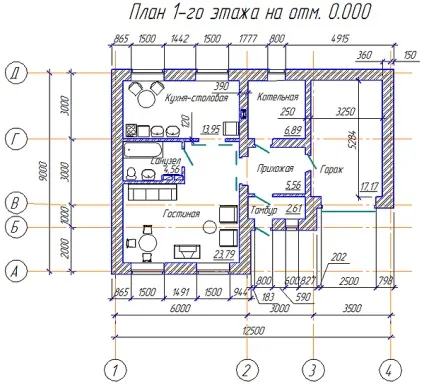

Малюнок 10.2 - Приклад плану поверху

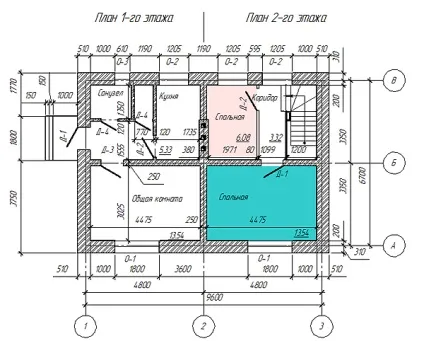

Малюнок 10.3 - Приклад суміщення планів поверхів

Розрізом називають зображення однієї частини будівлі, подумки розсіченого вертикальною площиною. Положення січної площини показують на плані будівлі. Розріз називають поздовжнім. якщо січна площина паралельна поздовжнім стінам будівлі, і поперечним. якщо січна площина перпендикулярна поздовжнім стінам. Іноді для отримання розрізу застосовують не одну, а кілька паралельних січних площин. В такому випадку розріз називають ступінчастим (Малюнок 10.4).

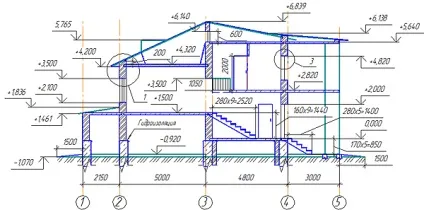

Малюнок 10.4 - Приклад розрізу будівлі

Напрямок січної площини для розрізу зображують на плані 1-го поверху товстої розімкнутої лінією (2s) зі стрілками, що вказують напрямок погляду спостерігача. Січної площини привласнюють ім'я, що позначається прописними буквами українського алфавіту. Це ж ім'я привласнюють і розрізу, отриманого в результаті розтину об'єкта січною площиною.

Плани, фасади і розрізи будівлі називають загальними архітектурно-будівельними кресленнями. На основі загальних архітектурно-будівельних креслень будівлі складають креслення і на виробництво спеціальних будівельних робіт з водопостачання та каналізації, опалення та вентиляції, газопостачання та електропостачання і ін.
