Теплообмінник для банної печі принцип і схема підключення (відгуки, фото)

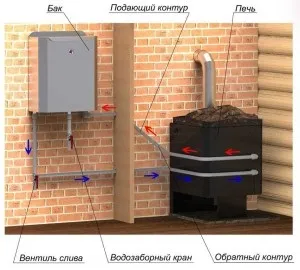

Теплообмінник - це плоский, повністю герметичний бачок, оснащений парою вваренними патрубків з нарізаною різьбою, його обсяг може досягати 5-ти літрів, що дуже радує. Традиційно, схема банної печі з теплообмінником включає наступні конструктивні елементи, а саме: вбудований теплообмінник, піч-камін, димохід, внесений бак - використовується для гарячої води, водозабірних кран, зливний кран, з'єднувальні труби.

Принцип роботи пристрою

Наскільки позитивний ефект, від даної конструкції, можна зрозуміти, розглянувши принцип роботи теплообмінника банної печі, яка встановлюється відповідно до наведеної технологічної схеми. Необхідно розтопити піч, щоб надходить в систему вода почала нагріватися і рухатися вгору по трубі. Завдяки цьому починає розігріватися рідина, залита в виносної бак, що забезпечується циркуляцією теплоносія. Такий принцип дії, дозволяє витрачати для обігріву парильного відділення енергію викидаються газів, що істотно прискорює процес нагрівання і забезпечує тривале підтримання температури.

Правила підключення конструкції

Конструкція може бути 2-х видів, а саме з навісним і вбудованим пристроєм. Найбільш затребуваним є вбудований теплообмінник для банної печі, що представляє собою бак, вмонтований між кожухом і топкою і з'єднаний з виносним бачком. Така система використовує тепло, що випромінюється нагрівається топкою.

Важливо! Щоб вбудована система була максимально ефективною, протяжність трубопроводу не повинна бути більше 3-х метрів.

Пристрій з'єднується з баком за допомогою системи труб, здатних витримувати підвищені температури. Рекомендується в близькості від топки встановлювати мідні або нержавіючі труби для теплообмінника банної печі. Скориставшись фітингами, можна їх з'єднати з металопластикових трубопроводом, по якому буде подаватися гаряча вода. Потрібно ущільнити патрубки, в місцях з'єднання підмоткою, наприклад, ниткою танго.

Традиційно задіють труби діаметром ¾ дюйма, що дозволить забезпечити циркуляцію теплоносія з необхідною динамікою.

Важливо! Здійснюючи підключення теплообмінника банної печі, треба створювати невеликий ухил на горизонтальних ділянках монтажу трубопроводу, що забезпечить поліпшення циркуляції.

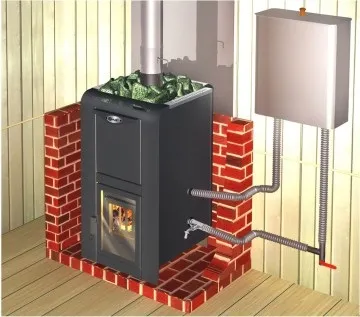

Якщо монтується внесений бак, то його слід закріплювати вище печі, з метою створення потрібного перепаду висот для забезпечення різниці тиску, що збільшує швидкість водотоку. Монтаж пристрою здійснюється в топковому приміщенні. Висновок димоходу здійснюється через отвір у покрівлі, накривають металевим листом, мають вирізи. Правильна установка теплообмінника на банну піч, дозволить змонтувати бак з водою в сусідньому приміщенні, розширивши площу парильного відділення. Однак треба врахувати, що відстань між топкою і баком не повинно перевищувати 3-х метрів.

Продукція основних виробників на українському ринку

Є кілька виробників, які виготовляють печі з теплообмінними пристроями:

Універсальні лазневі печі з теплообмінником «Везувій» Скіф мають потужність, достатню для ефективного опалення великого парильного відділення (15 - 20 куб. М). Корпус пристрою вбудований в бічну кишеню, що дозволяє оперативно розігрівати навісний бак, розташований в сусідньому приміщенні. Характерно, що використання такої системи, дозволяє домогтися ефекту, ідентичного цегельних конструкцій. Досягається результат, завдяки розміщенню в кожусі каменів. Такі лазневі печі з теплообмінником відгуки, отримують позитивні, так як топка зроблена зі сталі товщиною до 8 мм, що зберігає пропорції під впливом підвищених температур.

Продукція бренду «Торнадо» комплектується чавунними дверцятами і ємним кожухом, розташованим збоку і використовуваним для закладки каменів (до 240 кг). Виріб оснащується чавунною топкою, яка спільно з кожухом запобігає перегрів повітря, при цьому інтенсивно прогріваючи камені. Тут передбачений вбудований теплообмінник для банної печі, маса якої через використання чавунних деталей досягає 125 кг.

Вкрай затребувані на ринку лазневі печі ТЕРМОФОР з теплообмінником, особливо це стосується моделі «Тунгуска». Завдяки тому, що кожух-конвертера виготовляють без отворів, він здатний захистити людей від згубного інфрачервоного випромінювання. Характерно, що теплообмінний пристрій розташовується в топці і це істотно прискорює процес нагрівання води. Такі печі з теплообмінниками відгуки отримують тільки позитивні, так як відрізняються високою якістю.

Вибрати хорошу банну піч з теплообмінником можна по фото, головне ознайомитися з технічними характеристиками вироби.
