Теплонадзор - точка роси - формула, розрахунок і візуалізація

Що таке точка роси

Точкою роси називається температура, до якої повинен охолонути повітря, щоб міститься в ньому водяна пара досяг стану насичення і почала конденсуватися в росу. Простіше кажучи, це температура, при якій випадає конденсат.

Температура точки роси визначається тільки двома параметрами: температурою і відносною вологістю повітря. Чим вище відносна вологість, тим точка роси вище і ближче до фактичної температури повітря. Чим нижче відносна вологість, тим точка роси нижче фактичної температури.

Таблиця з точкою роси

Формула розрахунку точки роси

Ви можете скористатися формулою для приблизного розрахунку точки роси Тр (° С) в залежності від температури повітря Т (° С) і його відносної вологості Rh (%):

Формула має похибкою ± 0.4 ° С в діапазоні температури повітря Т від 0 ° С до 60 ° С, температури точки роси Тр від 0 ° С до 50 ° С, відносної вологості Rh від 1% до 100%.

Прилади з визначенням точки роси

Психрометр (гігрометр психрометрический) - прилад для вимірювання вологості повітря і його температури. Психрометр складається з двох спиртових термометрів, один з них - звичайний сухий термометр, а другий має пристрій зволоження. Внаслідок випаровування вологи, зволожений термометр охолоджується. Чим нижче вологість, тим менше його температура. При 100% вологості показання термометрів однакові. Для визначення відносної вологості використовують Психрометричний таблицю. Такі прилади в даний час використовуються тільки в лабораторних умовах.

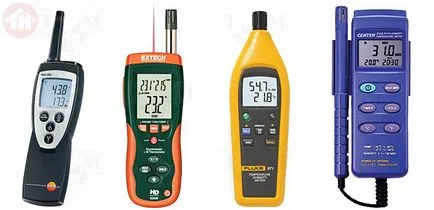

Найбільш зручні в практиці обстеження будівель портативні електронні термогігрометри з індикацією температури і відносної вологості повітря на цифровому дисплеї. Окремі моделі термогігрометрів мають також індикацію точки роси.

Розрахунок точки роси в тепловізорі

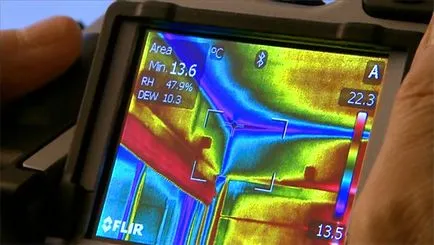

Деякі моделі тепловізорів мають вбудовану функцію розрахунку точки роси в реальному часі і відображення на термограмме ізотерми, наочно показує поверхні, де температура нижче точки роси під час тепловізійної зйомки. Така функція є, наприклад, лінійці тепловізров будівельного призначення (серія «B» від «Building») FLIR Systems.

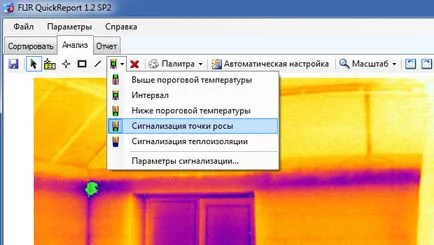

Ізотерми по точці роси можна додати на термограмму пізніше в програмі обробки на комп'ютері. Для розрахунку знадобиться задати температуру і вологість повітря. Ізотерма зафарбувати на термограмме все поверхні, температура яких нижче точки роси. Не забувайте, що ця функція показує небезпечні для конденсації ділянки тільки при услових тепловізійного обстеження. Якщо зовнішня температура підвищиться, а всередині вологість впаде, небезпечні зони зникнуть з термограмми (конструкції будуть тепліше, а точка роси нижче). Нижче наведені скріншоти програм FLIR і TESTO.

Точка роси в будівництві

Про значення конденсації і точки роси при експлуатації будівельних конструкцій, положенні точки роси або площині можливої ​​конденсації в стінах, оцінці дефектності конструкцій за критерієм точки роси з використанням тепловізійної зйомки я напишу в одній з наступних публікацій.
