Тема роботи установка системної плати
Мета роботи. навчитися правильно, встановлювати материнську плату

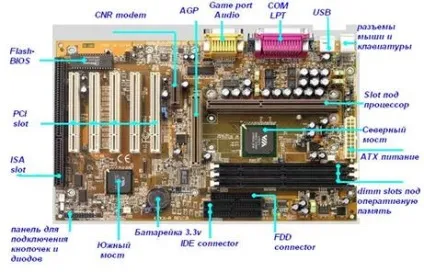

Материнська плата (Motherboard) - основний компонент кожного ПК. Називається головною (Mainboard), або системної, платою. Це самостійний елемент, який управляє внутрішніми зв'язками і взаємодіє із зовнішніми пристроями. Материнська плата є основним елементом всередині ПК, що впливає на продуктивність комп'ютера в целом.Конструктівно материнська плата є головною платою ПК, на якій розміщені всі його основні елементи, лінії з'єднання і роз'єми для підключення зовнішніх устройств.Тіп встановленої материнської плати визначає загальну продуктивність системи, а також можливості модернізації ПК і підключення додаткових пристроїв. Структура типової материнської плати:
Мал. 2.Тіпічное розташування роз'ємів на платі ATX (вид ззаду):
A - клавіатура або миша PS / 2, B - клавіатура або миша PS / 2, C - порт USB 1, D - порт USB 0, E - послідовний порт A, F - паралельний порт,
G - послідовний порт B, H - порт MIDI або ігровий (необов'язковий), I - лінійний вихід (необов'язковий), J - лінійний вхід (необов'язковий), K - мікрофонний вхід (необов'язковий)
Формфактор материнської плати - загальна стратегія розташування на ній основних мікросхем, слотів, її форма і розмір.
1) Установка материнської плати на шасі
На ринку широко представлені два типи корпусів. Один тип має знімну панель для установки материнської плати, у другому ця панель не знімається. На малюнках 1, 2, 3 показані представники обох видів. Зверніть увагу на те, що знімається панель чи ні не залежить від того, хто виробник корпусу. Ця обставина не може розглядатися як плюс або мінус корпусу, тому що кожен варіант має свої переваги і недоліки. Наприклад, якщо панель знімна, то збірка кілька спрощується, але знімна панель в дешевому корпусі може стати джерелом шуму при вібрації розбалансованого кулера. У той же час, незнімна панель збільшує жорсткість корпусу (мова знову ж про «нонейм» корпусі, тому що брендовий, тобто фірмовий корпус (рис. 2) має достатню жорсткість незалежно від того, знімна панель чи ні) і а також не вібрує при установці розбалансованого кулера, але вона кілька незручна при встановленні материнської плати в корпус.
Корпус зі знімною панеллю Корпус з не знімною панеллю
Корпус з не знімною панеллю
На малюнку 1 показаний корпус зі знімною панеллю. Щоб її зняти, потрібно відкрутити два гвинти, обведені червоним і відкрити панель на себе. Потім її можна буде вийняти з рами (напрямна шасі, що входить в раму, показана червоною стрілкою).
На малюнку 2 корпус типу вежа. У ньому панель не знімається.
На малюнку 3 панель також не знімається. Але, на відміну від корпусу на малюнку 2, цей корпус дуже маленький і щоб встановити в нього материнську плату потрібно зняти блок живлення. На малюнку 3 корпус показаний вже зі знятим блоком живлення.
Далі, в залежності від того, який тип корпусу, або покладіть панель на стіл, або покладіть корпус на стіл. Вкрутити власники так, як це показано на малюнку 4.
Тримачі материнської плати
Деякі виробники корпусів можуть не комплектувати корпусу власниками. В цьому випадку, материнська плата кріпиться до виступів на шасі, в яких просвердлені отвори і нарізана різьба.
Встановіть власники. Покладіть на них материнську плату так, як показано на малюнку 5. Зіставте отвори під гвинти на материнській платі і отвори в власниках або в шасі, якщо власники не передбачені.
2) Закріпити материнську плату гвинтами. Не потрібно затягувати гвинти з усієї сили, ні куди плата не дінеться.
Після того, як плата прикручена до шасі, потрібно підключити індикатори лицьовій панелі. Роз'єм для їх підключення, зазвичай складається з групи штирів в два ряди, розташованих в правому нижньому куті материнської плати. Приклад показаний на малюнках 6 і 7.
При підключенні за правильністю полярності. Кольоровий провід - завжди повинен бути підключений до плюса. Чорний або білий - до мінуса. Найоптимальніше - подивитися які індикатори куди підключаються в керівництві до материнської плати. Якщо керівництва немає або його влом відкривати :), то орієнтуйтеся по написам на материнській платі. На малюнку 7 кожен коннектор підписаний, що значно полегшує їх підключення. Якщо коннектори не підписані, то подивіться на лицьовій панелі яка пара куди підпаяти. Виходячи з цього підключайте. В принципі, не правильне підключення не призведе до сумних наслідків при включенні харчування. Але і хорошого в цьому ні чого немає. Тому, після першого включення живлення, зверніть увагу на те, чи всі індикатори функціонують. Якщо немає, то переконаєтеся, що все підключено правильно і при необхідності повторно під'єднайте. Якщо материнська плата кріпиться до корпусу, то я спочатку підключаю індикатори, а потім встановлюю плату в корпус.
Після того, як індикатори підключені, материнську плату на панелі потрібно встановити в корпус. Найімовірніше, в корпусі не виламані заглушки, що закривають отвори для портів, клавіатури і звуку. На малюнку 7 показана примірка материнської плати перед кріпленням в корпусі.
Заглушки, які необхідно виламати
Найзручніше натиснути на заглушку викруткою з зовнішньої сторони. Після чого вона отогнется всередину і її можна буде, розгойдуючи з боку в бік, виламати. Після видалення зайвих заглушок, встановіть материнську плату на шасі в корпус і прикрутіть шасі гвинтами. Встановлена материнська плата показана на малюнках 8 і 9.
Плата встановлена плата встановлена
Звіт повинен містити:
1. Тему, мету роботи
2. Опис виконаних дій по пунктах.
Практична робота №5
Мета роботи. навчитися працювати і відрізняти кабелі
- UTP (неекранований). Цей кабель має приблизно такий вигляд:
Примітка: використання екранованих кабелів доречно лише в умовах, коли екран кабелю буде заземлений. Якщо його не заземлити, то ефект від екрану прагне до нуля!
Технологія Ethernet передбачає два основних типи кабелів:
- прямий (служить для підключення ноутбука / ПК до комутатори (свічі), концентраторів (хабів), роутерів до комутаторів і концентраторів)
- кросовер (служить для підключення ноутбука / ПК до ноутбука / ПК, ноутбука / ПК до роутера, роутера до роутера, комутаторів до комутаторів або концентраторів).
Розрізняються ці кабелі за способом підключення до разьему. Розглянемо це питання більш-детально:
Є дві основні схеми розташування провідників в разьеме: TIA / EIA 568A і 568B. У кабелі 4 пари мають різні кольори: помаранчевий, зелений, синій і коричневий.
Ось схема розташування провідників в роз'ємі для стандарту 568A:
А ось схема і для 568B:
Ось так виглядають кабелю вже з роз'ємами. Зліва 568A, а праворуч 568B:
Якщо на одному кінці кабелю провідники розташовані за однією схемою, а на іншому кінці - по інший, то це буде кабель типу кросовер, який використовується в основному для підключення ноутбука / ПК до ноутбука або ПК. Іншими словами, якщо на одному кінці кабелю провідники розташовані за стандартом 568A, а на іншому -по стандарту 568В, то це буде кросовер.
Якщо ж на обох кінцях провідники будуть розміщені однаково - чи за схемою 568А, або за схемою 568В, то це буде прямий кабель, який використовується в основному для підключення ноутбука / ПК до комутатори (свічі)
Хід роботи :
Обжимка кабелю
- конектор RJ-45 Вони мають приблизно такий вигляд:
- ковпачки (якщо потрібно). Виглядають вони так: - обтискні кліщі
Коли все що потрібно буде у Вас - можна починати.
1) знімаємо частина зовнішньої ізоляції. Потрібно відрізати приблизно 12 мм. Деякі кліщі мають для цього спеціальний ніж. Кабель затискається і прокручується:
Після закінчення процедури, отримуємо приблизно такий результат:
2) розташувати провідники в правильному порядку відповідно до схем 568А або 568B. Сильно розмотувати провідники не рекомендується. Це може привести до збільшенням втрат в кабелі. На невеликих відстанях це можна не враховувати ..
3) Коли провідники будуть розташовані як треба - краю підрізаємо, щоб вони були приблизно однакової довжини. Для схеми розміщення 568В.
4) надягаємо сам роз'єм. Варто стежити, щоб всі провідники потрапили в "свої" канавки і щоб були до кінця засунути:
5) Коли кабель засунуть в роз'єм, можна обжимати. Для цього нам потрібні спеціальні кліщі:
6) Тепер можна підключати кабель. Якщо все зроблено правильно, кабель ніде не перебитий, роз'єми правильно закріплені і мережеві картки працюють, то повинен загорітися зелена лампочка на мережевий картці:
7) налаштувань інтерфейсу.
Налагодження підключення в Windows XP
1) Заходимо на сторінку із мережею, клацаємо правою кнопкою мишки на інтернет-з'єднання до локальної мережі (назва може бути саме різне, важливо, щоб то підключення використовувало Вашу Ethernet-карточку) і клацніть на Властивості
2) У властивостях підключення вибираємо Протокол Інтернету (TCP / IP) і натискаємо на Властивості:
Організація доступу в Інтернет для комп'ютерів в мережі через одне підключення:
Щоб інші комп'ютери або ноутбуки мали доступ до Інтернету, використовуючи одне підключення, потрібно на комп'ютері, через який необхідно організувати доступ, зайти в властивості цього підключення:
4) Потім переходимо на вкладку Додатково і ставимо галочку біля Дозволити іншим користувачам мережі
6) На сторінці, яка з'явиться, вказуємо до яких серверів потрібен доступ з Інтернету:
7) На цій сторінці укаиваем куди перенаправляти запити з такого-то порта:
Налагодження підключення в Windows Vista
1) запускаємо Центр управління мережами і загальним доступом. Клацаємо зліва на Управління мережевими підключеннями:
2) Заходимо на сторінку із мережею, клацаємо правою кнопкою мишки на інтернет-з'єднання до локальної мережі (назва може бути іншим, потрібно щоб то підключення використовувало Вашу Ethernet-карточку) і клацніть на Властивості
3) У властивостях підключення вибираємо в списку Протокол Інтернету (TCP / IP) і натискаємо на Властивості:
Клацаємо ОК. Якщо все вказано вірно, то Windows Vista запропонує вибрати мережеве розташування. Згідно з ним будуть застосуються різні політики безпеки. Для домашньої мережі - вибираємо відповідний пункт:
Коли шлюз (комп'ютер, через який відбувається вихід в Мережу, згідно налаштувань у нього IP 192.168.0.1) буде включений - тоді доступ в Інтернет з'явиться і для даного ноутбука або ПК.
Організація доступу в Інтернет для комп'ютерів в мережі через одне підключення:
Щоб інші комп'ютери або ноутбуки в Вашої мережі мали доступ до Інтернету, використовуючи одне підключення, потрібно на комп'ютері, через який необхідно організувати доступ, зайти в властивості підключення до Інтернету:
1) На вкладці Доступ ставимо галочку біля Дозволити іншим користувачам ..:
І вказуємо куди перенаправляти запити:
Звіт повинен містити:
1. Тему, мету роботи, відповіді на контрольні питання і на питання ходу виконання роботи, висновки.
2. Опис виконаних дій по пунктах.
1. Які види кабелів використовуються в мережі.
2. заземлюючих чи екрановані кабелі?
