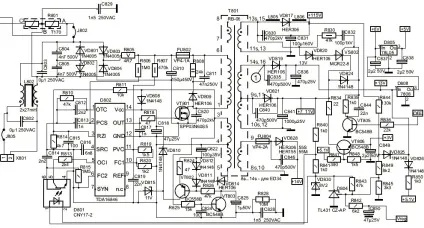

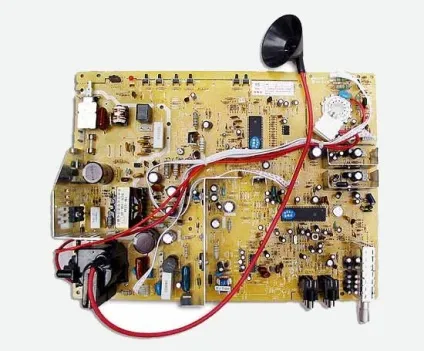

Блок живлення телевізора Рубін 55М10-2 зібраний на мікросхемі TDA16846. При включенні телевізора, блок живлення намагається запуститися, кілька разів блимає світлодіод і гасне зовсім.

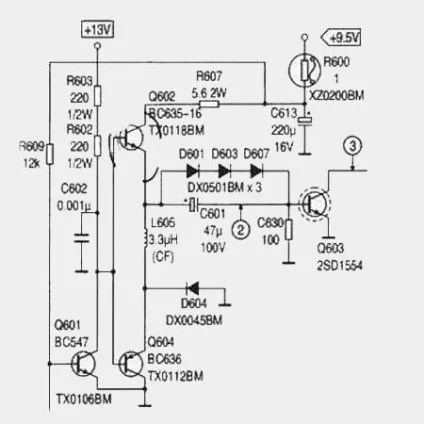

Після спроб запуску напруга рядкової розгортки плавно піднімається до 50 вольт. Все напруга занижена, немає запуску.

Якщо примусово спробувати запустити телевізор, закоротив колектор-емітер транзистора VT805 (BC548B), то напруження сягає з 50 до 70 вольт і також занижені все напруги.

Дефект виявився в стабілітроні VD830 8,2V. стоїть в ланцюзі оптопари D801 CNY17-2. Стабілітрон мав великий витік.

І ще випадок, вже з іншого несправністю.

В телевізорах Рубін 55М10-2 варто процесор TDA9381 PS / N2 / 1I1156. Цей процесор дуже чутливий до статичних розрядів - відразу вилітає (наприклад при грозі).
На цей раз потрібно було зняти плату і відповідно розрядити другий анод кінескопа. Ось і спалили проц. через статичну розряду кінескопа. Тому краще розряджати через високоомне опір.

Цікаво, що в багатьох імпортних телевізорах ТДКС-и побудовані так, що вони не підтримують, знімають висока напруга на другому аноді після вимкнення телевізора, а ось наш, в даному випадку в телевізорі Рубін 55М10-2, ТДКС РЕТ22-23В - підвів.

З повагою, Михайло.
