Технологія шведська плита

Шведська плита - це утеплений монолітний плитний фундамент малого заглиблення. Головна особливість цієї технології в тому, що все фундамент базується на шарі утеплювача (під плитою). Під теплим домом грунт не промерзають і не безодню. Такий фундамент придатний для будь-яких грунтів, при будь-якій глибині залягання грунтових вод.

Технологія «шведської плити» об'єднує в собі пристрій утепленої монолітної фундаментної плити і можливість прокладки комунікацій, включаючи систему водяного підігріву підлоги. Комплексний підхід дозволяє отримати в короткі терміни утеплене підставу з вбудованими інженерними системами і рівну підлогу, готовий для укладання плитки, ламінату або іншого покриття.

Принципова схема пристрою утепленій шведської плити

Основні переваги утепленій шведської плити:

Пристрій фундаменту і прокладка комунікацій виконують в ході однієї технологічної операції, що дозволяє скоротити терміни будівництва.
Шліфування поверхню фундаментної плити готова для укладання підлогового покриття;
Шар теплоізоляції ПЕНОПЛЕКС ФУНДАМЕНТ®, товщиною близько 20 см надійно захищає від втрат тепла, а це означає суттєве зниження витрат на опалення будинку та збільшення ефективності функціонування системи «теплої підлоги»;
Грунт під утепленій плити не промерзає, що зводить до мінімуму ризики виникнення проблем морозного здимання грунтів основи;
Закладка фундаменту не вимагає важкої техніки і спеціальних інженерних навичок.

особливості монтажу

Для забезпечення нормальної роботи утепленій шведської плити (УШП) і запобігання морозного обдимання необхідно передбачити влаштування системи відведення грунтових вод (дренажна система по периметру споруди). Важливу роль відіграє також пристрій непучиністим підготовки (подушка з крупного піску, щебеню). У разі, якщо застосовується комбінація шарів щебеню і піску, необхідно передбачити поділ даних шарів геотекстилем (при розташуванні грунту дрібної фракції над більшим).

Під плиту необхідно заздалегідь закласти всі необхідні комунікації (водопровід, електрика, каналізація і т.п.) і вводи.

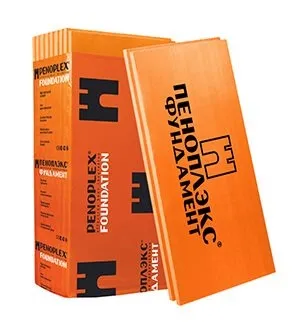

Конструкція шведської плити передбачає передачу всіх навантажень від споруди (власна вага, експлуатаційні навантаження, снігові і т.п.) на шар утеплювача, саме тому до використовуваного теплоізоляційного матеріалу пред'являються високі вимоги по міцності. Найбільш раціональним варіантом застосування в даній конструкції є теплоізоляційні плити ПЕНОПЛЕКС ФУНДАМЕНТ®, що володіють практично нульовим водопоглинанням і високою міцністю на стиск.

Інструкція по застосуванню:

Крок 1. Зняття верхнього шару ґрунту (як правило, близько 30-40 см);
Крок 2. Утрамбовка піщано-гравійної підготовки (крупний пісок, щебінь);
Крок 3. Монтаж дренажу по периметру споруди і труби інженерних комунікацій;
Крок 4. Укладання бортових елементів і плит ПЕНОПЛЕКС ФУНДАМЕНТ® в підставі;
Крок 5. Монтаж арматурного каркаса на підставках;
Крок 6. укладу труб для системи обігріву підлог, підключення їх до колектора і закачування в них повітря;
Крок 7. Заливка монолітної плити бетонної сумішшю.

Інтегрована в конструкцію фундаменту система підігріву забезпечує комфортні умови всередині приміщення. А використання міцних і абсолютно вологостійких плит ПЕНОПЛЕКС ФУНДАМЕНТ® в якості підготовки підстави в рази збільшить теплотехнічну надійність і ефективність системи теплої підлоги. В якості теплоносія в системі може застосовуватися звичайна вода або антифриз (якщо в зимовий період часу в приміщенні не буде можливості завжди підтримувати плюсову температуру). Як опалювальні трубопроводів в системах водяних теплих підлог можуть використовуватися практично всі види труб: металопластикові, мідні, з нержавійки, полібутана, поліетилену і т.д.

При укладанні гріють труб керуються такими правилами:

Більш висока теплова потужність теплої підлоги досягається більш щільною укладанням труб. І навпаки, тобто, уздовж зовнішніх стін гріють труби повинні бути покладені більш щільно, ніж в середині приміщення.
Не має сенсу укладати труби щільніше, ніж через 10 см. Більш щільна укладка веде до значних перевитрат труб, при цьому тепловий потік залишається практично незмінним. Крім того, можлива поява ефекту теплового моста, коли температура подачі теплоносія зрівняється з температурою обробки.
Відстань між гріють трубами не повинно бути більше 25 см, для забезпечення рівномірного розподілу температури по поверхні підлоги. Щоб "температурна зебра» не сприймалася ногою людини, максимальний перепад температури по довжині стопи не повинен перевищувати 4 ° С.
Відступ гріють труб від зовнішніх стін повинен становити не менше 15 см.
Не рекомендується укладати гріють контури (петлі) довжиною понад 100 м. Це призводить до високих гідравлічним втратам.
Не можна укладати труби на стику монолітних плит. У таких випадках треба покласти два окремих контуру по різні боки від стику. А труби, які перетинають стик, повинні бути покладені в металеві гільзи, довжиною 30 см.
