Техніка - eos зсередини

Сучасні об'єктиви камер виробляють чіткі, чисті зображення з безліччю деталей. Важко отримати точність від краю до краю, використовуючи єдину лінзу. Однак, групування разом декількох елементів допомагає позбутися від деяких відхилень, властивих лінз. Лінзи Canon EF використовують від 5 до 17 різних елементів в їх оптичному конструктиві.

Найбільш ранні камери мали єдину лінзу, яка і створювала зображення на плівці. Подібно камері з крихітним отвором, ви просто націлювали лінзу в напрямку предмета і сподівалися, що він виявиться де-небудь близько до центру картини. Наступним кроком було розміщення якогось прицілу у верхній частині камери. Він використовувався майже так само, як приціл гвинтівки, допомагаючи розмістити предмет на плівці.

Набагато краще, втім, використовувати дві лінзи в камері - одну для створення зображення на плівці, а іншу для того, щоб дивитися на предмет. Камери Canon Sure Shot використовують цей підхід. Лінза видошукача встановлена ​​трохи вище головною лінзи камери і призначена для того, щоб дати оці зображення, схоже на те, що буде на плівці. Система працює досить добре, але два зображення ніколи не будуть однакові і розбіжності будуть все більш значними у міру того, як ми прідвігаетемся ближче і ближче до предмету. Цей ефект називається параллаксом.

Ідеальний підхід полягав би в тому, щоб мати в камері одну-єдину лінзу, яка виробляє і зображення на плівці, і об'єкт зйомки. Саме це реалізують камери EOS. Ця конструкція називається однооб'єктивної дзеркальною камерою і зазвичай скорочується як 'SLR' (Single Lens Reflex).

Перша дзеркальна камера з єдиним об'єктивом була запатентована Англійським фотографом Томасом Саттоном в 1861 році. Принцип залишається незмінним і сьогодні. Працює це так. Усередині камери, за об'єктивом, знаходиться поворотний дзеркало (див. Головну ілюстрацію). Воно відображає промені світла від об'єктива до екрана фокусування, де формується зображення. Коли ви дивитеся в окуляр видошукача в задній частині камери, ви бачите, практично, те ж зображення, яке бачить і камера.

Коли ви натискаєте кнопку спуску затвора, щоб зробити знімок, поровотное дзеркало піднімається вгору, дозволяючи променям світла пройти до задньої частини камери, де вони формують зображення на плівці або матриці. Саме від дзеркала відбувається термін «дзеркальний» (Reflex) в SLR.

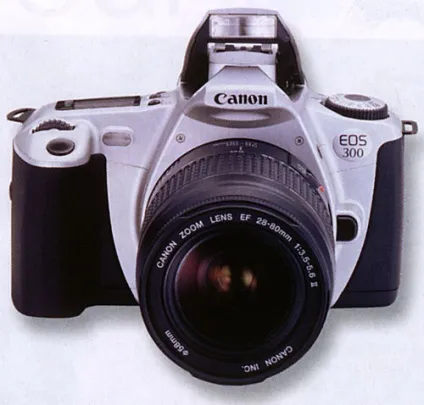

EOS 300 - камера SLR типу. Вона використовує тільки одну лінзу, щоб зробити і зображення, яке буде зареєстровано на плівці, і об'єкт зйомки. Це набагато більш точно, ніж система з двома лінзами, і також означає, що ви можете використовувати з камерою широкий діапазон різних об'єктивів.

Однооб'єктивний фотоапарат не означає, що ви обмежені використанням тільки одного об'єктива. Все EOS камери допускають установку взаємозамінних об'єктивів і є безліч різних об'єктивів, з яких можна вибрати. Однак, якою б об'єктив ви не використали, об'єкт зйомки буде завжди відповідати зображенню на плівці, тому що обидва зображення створені одним і тим же об'єктивом.

Єдина незручність SLR системи - те, що об'єкт зйомки зникає в той час, як ви натискаєте кнопку спуску затвора і дзеркало закриває екран фокусування. Однак, навіть це було подолано на парі моделей EOS.

Canon Sure Shot 85 Zoom, подібно до багатьох компактних камер, використовує дві окремі лінзи. Головна центральна лінза формує зображення, яке реєструється камерою. Трохи вище неї - набагато менша лінза, яка створює зображення видошукача. Насправді, цей 'приціл' камери - що ви бачите в видошукачі - досить хороша прикидка того, що буде зареєстровано. Однак, через те, що ці дві лінзи відділені, чим ближче ви рухаєтеся до предмету, тим менш точним стає зображення видошукача.

Усередині кожного об'єктива EF - ірисова діафрагма. Це - кілька пересічних металевих лез, які рухаються і формують центральну діафрагму змінного розміру. Діафрагма використовується, щоб допомагати управляти потоком світла, що проходить до плівці. Широка діафрагма пропускає більше світла до плівці, ніж маленька.

Однак, так як той же самий об'єктив також формує зображення видошукача, вузька діафрагма дає меншу кількість світла для зображення на екрані фокусування. Стає складніше здійснювати фокусування і композицію кадру.

Щоб подолати це, об'єктив зазвичай працює з максимальною діафрагмою, поки ви готуєте камеру до зйомки. Діафрагма закривається на необхідне для експозиції значення тільки після того, як ви натискаєте кнопку спуску, і відкривається знову до максимального значення, як тільки експозиція закінчена.

Значення діафрагми називаються f numbers - діафрагмовими числами. Значення засноване на ставленні фокальної відстані об'єктива до діаметру ефективної діафрагми. Важливо зауважити, що маленьке значення діафрагми, типу f2.8, вказує ширшу діафрагму, ніж велике значення діафрагми, типу f16.

Також, значення діафрагми - одні й ті ж на першій-ліпшій нагоді об'єктивів. f4 на одному об'єктиві пропустить ту ж саму кількість світла до плівці або датчику, як f4 на будь-якому іншому об'єктиві.

Плівка повинна бути захищена від світла весь час, за винятком безпосередньо моменту експозиції. У багатьох простих камерах, затвор об'єднаний з механізмом діафрагми в об'єктиві. Металеві леза, які рухаються, щоб створювати змінну діафрагму, збираються разом, блокуючи весь світ. Протягом експозиції вони відкриваються, щоб сформувати діафрагму необхідного розміру. Потім вони закриваються знову. Таким чином, і потік світла, що проходить через об'єктив, і час експозиції управляються єдиним механізмом.

Якби ця система використовувалася для SLR камери, ви повинні були б мати об'єднаний механізм діафрагми / затвора в кожному із застосовуваних об'єктивів, що дуже дорого.

Замість цього, EOS камери використовують затвор фокальної площині. Фокальна площина камери - позиція, в якій промені світла збираються в фокус - іншими словами, плівка або цифровий датчик. Затвор фокальної площині розташований безпосередньо перед цією площиною.

Затвор складається з двох шторок, досить великих, щоб повністю закрити область кадру на плівці. У ранніх камерах шторки були зроблені з чорної непрозорої тканини; в EOS камерах шторки створені з тонких металевих лез (деяких моделях використовується титан).

У стані спокою, перша шторка затвора закриває плівку, блокуючи весь світ. Це означає, що ви можете замінювати об'єктиви на камері без ризику засвітити плівку. Друга шторка зібрана вище і прибрана з кадру.

На початку експозиції перша шторка переміщається вниз (нижче кромки кадру), виставляючи плівку. Потім, друга шторка опускається і закриває плівку.

Якщо для експозиції необхідно дуже короткий час, друга шторка почне рухатися перш, ніж перша шторка відкриє всю плівку. Це означає, що експозиція робиться через щілину, яка переміщається вниз по плівці.

В кінці експозиції в міру того, як плівка промотувати мотором до наступного кадру, ці дві шторки рухаються назад до їх початковим положенням, але на цей раз без проміжку між ними. Це захищає плівку від світла.

Ранні затвори фокальній площині складалися з непрозорої тканини на роликах. В EOS камерах, затвор - супертонкі металеві леза, які зчіплюються і ковзають один по одному, щоб уміститися в маленький простір вище і нижче області плівки в камері. В EOS 300 потрібно 6.3 мілісекунд, щоб затвор перемістився від однієї сторони кадру до іншого. Ця швидкість залишається однією і тією ж і не залежить від установки часу експозиції. Час експозиції, фактично, визначається часом між початком двіженіея першої і другої шторок. Рухом шторок управляють електромагніти, які ви можете бачити нижче.

Одна з ключових особливостей кожної EOS камери - автофокусування (AF).

На відміну від інших виробників, Canon вирішив почати з чистого аркуша, коли представив EOS систему з автофокусуванням в 1987 році. Пропали старі FD об'єктиви з їх механічними з'єднаннями з камерою. З'явилося нове кріплення EF з повністю електронним інтерфейсом об'єктива / камери.

Це був сміливий хід. Не було фактично ніякої зворотної сумісності між EOS системою і попередніми об'єктивами і системами аксесуарів. Але стратегія виявилася правильною. Canon зміг вбудувати в кожен новий об'єктив власний фокусировочний мотор, пристосовуючи кожен мотор, щоб він підходив до характеристик кожного об'єктива. Серед нововведень - ультрасонік-двигун (USM), який забезпечує швидкодіючу ультратихого фокусування.

Але як працює автофокусування. Як камера дізнається, де ви хочете сфокусуватися.

Ключ до першого питання - контраст. Контраст зображення найбільший, коли предмет знаходиться в фокусі. Перемістіть предмет злегка з фокуса і контрастність падає. Перемістіть предмет далі з фокуса і контрастність впаде ще більше.

Центр відображає дзеркала в вашому EOS напівпрозорий. Більшість світла відбивається до екрану фокусування, але трохи проходить крізь нього, де відбивається від іншого дзеркала і потрапляє в основу камери. Там - датчик, який вимірює контраст.

Датчик пов'язаний з мікрокомп'ютером, який пов'язаний з двигуном AF в об'єктиві. Що трапляється, коли ви активізуєте AF систему (зазвичай частковим натисненням кнопки спуску затвора). Гра проб і помилок. Датчик робить вимір контрастності. Потім комп'ютер змінює фокусування відстань об'єктива. Робиться ще один вимір. Різниця між вимірами повідомляє комп'ютера, виявився чи предмет у фокусі або фокус, навпаки, був зміщений далі від предмета. Грунтуючись на цій інформації, комп'ютер змінює фокусування відстань об'єктива знову. Робиться ще один вимір. Послідовність повторюється знову і знову, поки не досягається точка максимального контрасту. Об'єктив тепер сфокусований. І це все займає всього лише частку секунди.

У ранніх EOS камерах була єдина точка фокусування в центрі кадру. Ваш головний предмет повинен був бути в центрі, якщо ви хотіли сфокусуватися на ньому (хоча, як тільки фокус був знайдений, його можна було зафіксувати, а потім вибрати композицію зображення).

Потім число фокусировочних точок був збільшено - спочатку до трьох, потім до п'яти і семи, а тепер - до неймовірних 45 фокусировочних точок в камерах типу EOS 3 і 1V.

З безліччю точок фокусування у вас зазвичай є вибір точки, яка покриває головний об'єкт кадру, або ви залишаєте вибір камері. З автоматичним вибором точки фокусування, камера фокусується в усіх положеннях і зазвичай вибирає точку, яка має найближчу відстань фокусування.

У ранні дні автофокусування багато фотографів стверджували, що система ніколи не може бути такою ж гарною або надійної, як ручне фокусування. Було доведено, що вони не мають рації. У більшості випадків, для більшості предметів, автофокусування більш швидка і точна, ніж більшість фотографів можуть коли-небудь досягти.

У будь-якої експозиції, яку ви робите, є тільки дві складові - діафрагма об'єктива і витримка. Установка діафрагми визначає яскравість світла, що досягає плівки. Витримка управляє відрізком часу, який цей світ діє на плівку.

Однак, немає якоїсь однієї комбінації діафрагми і витримки, що є найкращою для даного конкретного кадру. Маленька діафрагма і довга витримка може давати ту ж саму експозицію плівці, як велика діафрагма і коротка витримка. Частина мистецтва фотографії - вибір кращої комбінації діафрагми і витримки.

Маленькі діафрагми дають велику глибину різкості, що означає, що все від прилеглих до камери предметів до далекої відстані буде різким. Але переключіться на велику діафрагму, і ви можете відокремити ваш головний об'єкт від несфокусованого фону. Точно так же, фотографуйте рухомий предмет з короткою витримкою, і ви 'заморозити' дію. Використовуйте довгу витримку, і предмет буде змазаним.

Щоб допомогти вам почати, EOS камери пропонують цілий спектр методів зйомки. Режими Програмного Управління Зображенням (PIC) націлені на новачків в SLR фотографії. Вони мають дружні назви типу портрета, пейзажу, спорту і макро. Виберіть один з цих способів, і камера виставить і діафрагму, і витримку для вас, даючи деяку компенсацію в ту або іншу сторону, щоб підібрати відповідні значення для даного конкретного сюжету. Режим Портрет, наприклад, буде використовувати більш широку діафрагму, щоб відокремити предмет від несфокусованого фону.

Програмний режим також повністю автоматично вибирає діафрагму і швидкість затвора за вас, але без переваг установки діафрагми або витримки. Це - досить хороший спосіб для більшості звичайних фотографій.

Однак, якщо ви хочете взяти експозицію під свій контроль, спробуйте пріоритет діафрагми (Av) або пріоритет витримки (Тv). Тут ви вибираєте одне зі значень (діафрагма або швидкість затвора), а камера за вас обчислює інше значення для правильної експозиції.
