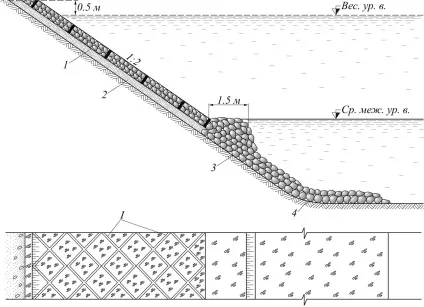

1 - Прямокутні клітини; 2 - шар зворотного фільтра
Іноді для більшої стійкості каменів на береговому схилі спочатку укладають бетонні клітини (без дна) і тільки після цього відступ
Мал. 8.14. Зміцнення берега кам'яною накидкою в бетонних клітках:
3 - Запекла кам'яна призма; 4 - кам'яна накидка
ипается камінь по всій зміцнюється поверхні (рис. 8.14). Розміри клітин в плані 1,2 × 1,2 м або 1,5 × 1,5 м, висотою 0,3-0,4 м з товщиною стінок 10 см. Таке кріплення добре запобігає хвилі, зменшує висоту її накату за рахунок шорсткості і проникності каменю, забезпечує вільний вихід грунтових вод, має гнучкість і легко піддається ремонту. При цьому навіть дрібні камені не скачуються з укосу під дією значної швидкості течії весняного потоку.
Аналогічно виконується зміцнення берегового укосу з бетонних плит (рис. 8.15). Виготовляються заводським способом бетонні плити квадратної або прямокутної форми мають різні розміри в плані від 1 × 1 м до 3 × 3 м, товщиною від 8 до 20 см. Вибір розмірів плит залежить, в основному, від вантажопідйомності засобів механізації в місці проведення робіт. Плити, бетоновані безпосередньо на схилі, мають розміри в плані від 4 × 4 м до 10 × 10 м і товщину 12-30 см.
Мал. 8.15. Зміцнення берега бетонними плитами на шарі зворотного фільтра:
1 - Кам'яна начерку; 2 - наполеглива кам'яна призма; 3 - двошаровий
зворотний фільтр; 4 - бетонні плити
сновой надійності роботи такого зміцнення берегового укосу є хороша підготовка зворотного фільтра, ретельне закладення швів між окремими плитами і посилена завзята призма з каменю.
Залізобетонні матраци не вимагають відсипання кам'яної призми, так як вони повністю покривають надводну і підводну частини укосу. Гнучкість такого матраца досягається спеціальним вирізом окремих плит, з'єднаних між собою арматурою із дроту або троса. При виконанні робіт по зміцненню укосів берегів залізобетонними матрацами потрібна наявність спеціальних механізмів великої вантажопідйомності, розміщених на плавучих засобах.
Слід зазначити, що укріплення берегів бетонними плитами і залізобетонними матрацами застосовують порівняно рідко, переважно для захисту від розмиву берегів у межах населених пунктів і важливих промислових підприємств.
Габіонні конструкції були запатентовані у Франції в кінці XIX століття, вони привабливі високою надійністю зводяться з них споруд, низькою питомою вартістю (в порівнянні з важкими бетонними покриттями) і екологічністю. В даний час габіони широко застосовуються для зміцнення берегової лінії на річках, каналах, а також у морських умовах. Вони можуть використовуватися для зведення виправні споруд активної дії, дамб і гребель, а також для зміцнення їх підстав і облицювання зовнішніх поверхонь.
Коробчатий габіон є заповненою каменем об'ємну конструкцію (ящик) з металевої сітки подвійного кручення з шестикутними осередками. Для підвищення міцності каркас габиона (кромки ящика) виконаний з дроту більшого діаметру, ніж в основної сітки. Габіон закривається зверху дротяною кришкою, він також поділяється всередині по довжині однією або декількома діафрагмами з дроту. Довжина коробчастих габіонів становить 1,5-5 м, ширина - 1 м, висота - 0,5 або 1 м. Для виготовлення габіонів використовується оцинкована сталева дріт діаметром від 2,2 до 3,9 мм, яка може додатково покриватися оболонкою з полівінілхлориду , що забезпечує підвищену стійкість до хімічних, механічних і корозійних пошкоджень.
Крім коробчастих габіонів в практиці гідротехнічного, шляхового та цивільного будівництва використовуються габіони інших типів: габіони Джамбо (довжина 3-6 м, ширина - 2 м, висота - 0,5 м), матраци Рено (довжина 3-6 м, ширина - 2 м, висота - 0,17-0,3 м), циліндричні габіони (довжина 2-4 м, діаметр - 0,65 або 0,95 м).
Габіони доставляються на ділянку робіт в складеному вигляді, заповнюються каменем і укладаються на місце за допомогою підйомного крана. Розміри каменя-заповнювач (може використовуватися кругляк, кар'єрний камінь, галька) повинні бути більше розмірів осередків сітки габиона.
