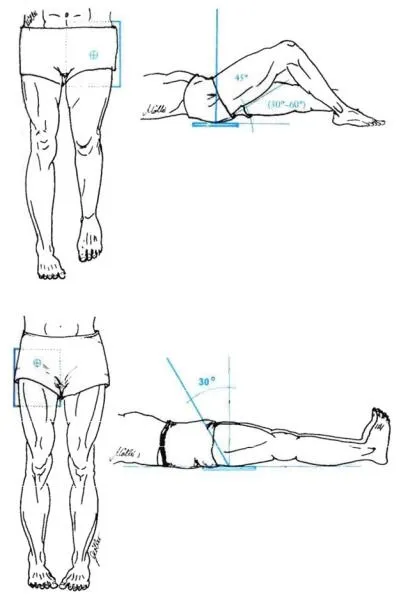

Тазостегновий суглоб аксіальна проекція, укладка по лаунштейну
Розміри плівки: 24 х 30 см (10 х 12 "), касета розташовується поздовжньо.
Чутливість плівки: 200. ФР: 115 см (40 ").
Використовується відсівати решітка. Великий фокус.
Експозиція при 77 кВ, автоматично встановлюється по цент- ральному полю рентгенекспономстра.
- Роздягнутися до пояса знизу, крім нижньої білизни.
- Положення лежачи на спині:
- Досліджуваний тазостегновий суглоб в стані згинанні під кутом 45 ° і відведення під кутом 45 °.
- Стегно підтримується м'яким валиком.
- Статеві органи екрануються просвинцьованої фартухом.
- Пучок рентгенівського випромінювання направляється прямовисно.
- Центральний промінь прямує в центр шийки стегнової кістки (середина пахової області) і середину касети (вер- хній край касети розташовується на рівні передневерх- ній ості крила клубової кістки).
- Центрування, діафрагмування, маркування боку.
- Затримати дихання після видиху.

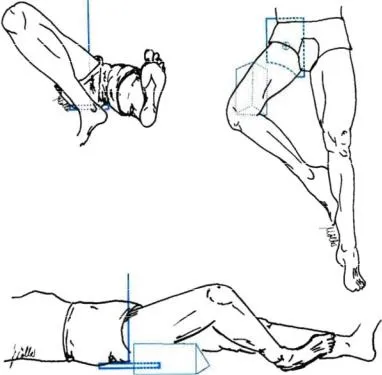

- Лежачи на спині. Нога - в тазостегновому і колінному суглобах зігнута під кутом 45 °.
- Протилежна сторона піднімається до тих пір, поки обстежується стегно не буде знаходитися в бічній проекції.
- Лежачи на спині. Нога - в тазостегновому і колінному суглобах зігнута так, щоб стопа стояла на столі.
- Стегно злегка відведено (нахилено назовні), що не ротировано.
- Центральний промінь прямує на 2 діаметра пальця вище центру пахової області.
Продовження на стор. 158
Тазостегновий суглоб: аксіальна проекція,
укладка по Лаунштейну
Продовження зі стор. 157

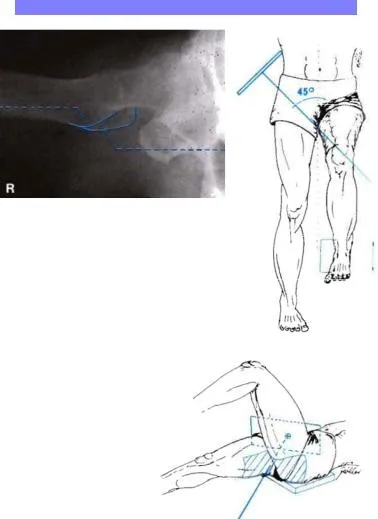

Тазостегновий суглоб, аксіальна проекція, укладка по Ла- унштейну
- Якщо руху в кінцівки у пацієнта обмежені, при- підійміть і зафіксуйте протилежну сторону.
- Покладіть касету на рентгенографічний стіл по діаго- нали (трубку розташуйте відповідно) - це більш ін- формативного положення для отримання зображення бід- ренной кістки на більшому протязі (стегно проектується в ніжнелатеральний край касети).
- Якщо у пацієнта є протез - візьміть плівку біль-шого розміру, наприклад, 18 х 43 см (7 х 17 ").
Головка стегнової кістки: дотичний знімок, укладка Schneider
Розміри плівки: 24 х 30 см (10 х 12 "), касета розташовується про- дольной. Чутливість плівки: 200. ФР; 115 см (40"). Викорис зуется відсівати решітка. Великий фокус. Експозиція при 77 кВ автоматично встановлюється центральним полю рен- тгенекспонометра.
- Роздягнутися до пояса знизу, крім нижньої білизни.
1. Тазостегновий суглоб, який буде досліджуватися, з- гнуть під кутом 45 ° (30-60 °), стопа стоїть на столі.
2. Тазостегновий суглоб, який буде досліджуватися, випрямлені, стопа злегка повернута досередини.
- Верхній край касети розташовується на рівні передневерхней ості крила клубової кістки,
- Статеві органи екрануються (фартухом, ковпачком).
- Пучок рентгенівського випромінювання направляється прямовисно або зі зміщенням під кутом 30 ° краніокаудальном.
- Центральний промінь прямує в центр шийки стегнової кістки (центр пахової області) і далі в середину касети.
- Центрування, діфрагмірованіе, маркування боку.
- Пацієнт стоїть, повернувшись досліджуваним суглобом до верти- кальной стійці.
- Стопа досліджуваної боку розташовується паралельно вер- тікальной стійці.
- Віддалена від плівки частина таза зі стегном зміщується назад під кутом 65 ° до вертикальної стійки.
- Руки розташовуються над головою.
- Центральний промінь прямує перпендикулярно голівці бід- ренной кістки обстежуваного тазостегнового суглоба (на 2 ПП медиальнее середини пахової області).
П про я з нижньо й к о н е ч н о с т і
Знімок 1: передній контур
Знімок 2: задній контур
Критерії правильно виконаної рентгенограми
- Суглобова щілина розташовується в центрі плівки.
- Контури суглобової поверхні головки стегнової кістки не розділили (1 - передній, 2 - задній контур).
Головка стегнової кістки: дотичний знімок, укладка Schneider
1. Дотичний знімок головки бедрен- ної кістки (передній контур)
2. Дотичний знімок головки бедрен- ної кістки (задній контур)
Пояс нижньої кінцівки
Критерії правильно виконаної рентгенограми
- Повністю видно тазостегновий суглоб.
- Шийка стегнової кістки распола- гается в центрі плівки, вона не уко- рочена і видна без накладок.
- рожні проектуються один на одного (1 і 2).
- Пучок рентгеновско- го випромінювання на- спрямовується перпен- дікулярно плівці, під кутом 45 ° до про- дольной осі тіла.
- Центральний промінь на-
спрямовується в центр шийки стегнової кістки (центр пахо- виття області).
- Центрування, ди- афрагмірованіе, маркування боку.
- Касета повинна бути добре притиснута до талії.
- Сідниці розташовуються таким чином, щоб шийка бід- ренной кістки проектувалася на центр плівки.
- Якщо екран не використовується, то для компенсації різниці щільності застосовуються мішечки з рисовим борошном.
