Сво своїми руками

Одного разу, а точніше з місяць назад, вирішив запив собі рідинну систему охолодження, так би мовити, своїми руками. Купувати що або не хотілося бо руки золоті =) а ось звідки ростуть я сам ще не зрозумів.

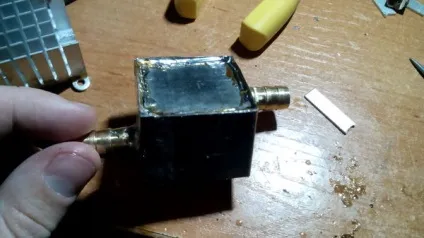

В якості основи для ватерблока я взяв алюмінієвий радіатор від чіпсета, і спаяв для нього з банки від згущеного молока корпус, після чого знову ж припаяв два штуцери.

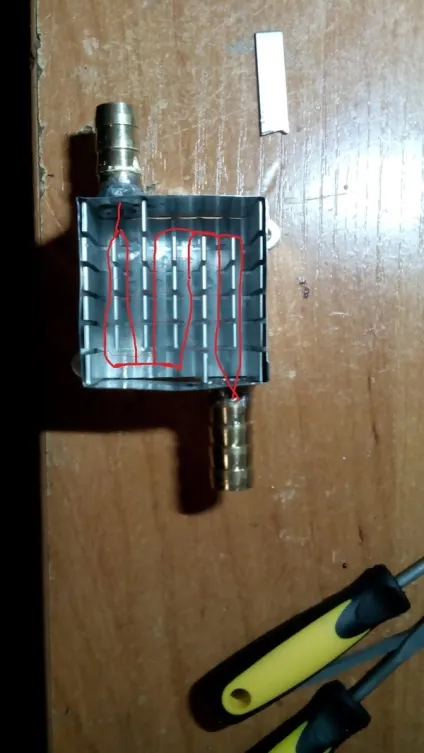

(Шлях води показаний червоною лінією)

Але я був би не я якби не зіткнувся з проблемою якої зовсім не очікував. Алюміній радіатора відмовлявся паяться під яким би то не було приводом. Флюси, шкуреніе, паяльна кислота, кузькина мати - не допомагало ні чого. Після 2-3 годин спроби залудити я вирішив приклеїти його на суперклей, з содою. Приклеїв жесть а зверху сваял жирний шов з того ж суперклею з содою в якості наповнювача-затверджувача. Вийшло як то так.

Вийшло дуже міцно і герметично, за красою я особливо не женуся, хоча можливо подзашкурю цей ватерблок пізніше.

А тепер другий, з ним фотографій менше бо мені здалося що ні чого не виходить і фота не хотілося, а в результаті вийшов практично шедевр =)

За основу був узятий ось такий радіатор

На зображенні червоним показані стінки з жерсті і штуцера, білим спиляні ребра, а синім потік води (дуже страшне позначення так як малювалося для одного а ісходников не збереглося)

А взагалі тут я намагався покрити зашкуренние місця міддю за допомогою електролізу, щоб він краще паялся. Але на жаль у мене не вийшло і знову довелося юзати суперклей з содою.

А далі відразу фінальний результат так як проміжних фоток не робив по вищевказаній причині.

Ось така штука вийшла, принцип той же що і в першому випадку. навколо радіатора зібраний жерстяної спаяніем корпус котрий приклеєний до радіатора, а шов (та й всі бічні сторони) покриті содою з суперклеєм і зашкуренни до квадратности.

Цей теплообмінник буду використовувати для процесора бо штатні кріплення від АМ3 + кулера дуже здорово його притискають. Ну і палерну підставу до дзеркала при можливості. Так я знаю що з міді було б краще але хотілося все зробити якомога швидше. Крім того це все заради паяння, шкуренія, проектування а не результату.

В наступному пості розповім про ємність з насосом, якщо цей пост вам хоч крапельку сподобається
