Світломузика на світлодіодах своїми руками - огляд різних схем

Світломузика своїми руками - що може бути приємніше і цікавіше для радіоаматора, адже зібрати її нескладно, маючи гарну схему.

У сучасній радіотехніці існує величезна різноманітність радіоелементів і світлодіодів, перевага яких важко поставити під сумнів. Великий вибір кольорів, яскравий і насичений світло, висока швидкість спрацьовування різних елементів, низьке споживання енергії. Цей список достоїнств можна продовжувати нескінченно.

Принцип роботи світломузики: світлодіоди, зібрані за схемою, моргають від наявного джерела звуку (це може бути плеєр або магнітола і колонки) з певною частотою.

Переваги використання світлодіодів перед використовуваними раніше в ЦМП:

• світлова насиченість світла і великий діапазон кольорів;
• хороша швидкість;
• мала енергоємність.

найпростіші схеми

Проста світломузика, яку можна зібрати, має один світлодіод, харчується від джерела постійного струму напругою 6-12 В.

Найпростіша схема на один світлодіод

Можна зібрати вищенаведену схему, використовуючи світлодіодну стрічку і підібравши необхідний транзистор. Недоліком є ​​те, що існує залежність частоти миготіння світлодіодів від рівня звуку. Іншими словами, повноцінний ефект можна спостерігати тільки при одному рівні звучання. Якщо знизити гучність, то буде рідкісне миготіння, а при підвищенні гучності залишиться постійне світіння.

Прибрати цей недолік можна за допомогою трехканального перетворювача звуку. Нижче наведена найпростіша схема, зібрати її своїми руками на транзисторах нескладно.

Схема світломузики з трьохканальним перетворювачем звуку

Для даної схеми необхідне джерело живлення на 9 вольт, який дозволить світитися светодиодам в каналах. Щоб зібрати три підсилюючих каскаду, знадобляться транзистори КТ315 (аналог КТ3102). Як навантаження використовуються різнокольорові світлодіоди. Для посилення використаний понижуючий трансформатор. Резистори виконують функцію регулювання спалахів світлодіодів. У схемі стоять фільтри для пропускання частот.

Можна поліпшити схему. Для цього треба додати яскравість лампочками розжарювання на 12 В. Знадобляться тиристори управління. Всі пристрій необхідно живити від трансформатора. За такою найпростіших схемою можна вже працювати. Світломузика на тиристорах може бути зібрана навіть початківцям радіотехніком.

Схема світломузики з тиристорним керуванням

Як зробити світломузику на світлодіодах своїми руками? Перше, що необхідно зробити - це підібрати електричну схему.

Нижче наведена схема світломузики з RGB-стрічкою. Для подібної установки необхідне джерело живлення на 12 вольт. Вона може працювати в двох режимах: як світильник і як світломузика. Режим вибирається перемикачем, встановленим на платі.

Електрична схема зі світлодіодною стрічкою для ЦМП

етапи виготовлення

Необхідно зробити друковану плату. Для цього потрібно взяти фольгований склотекстоліт розмірами 50 х 90 мм і товщиною 0,5 мм. Процес виготовлення плати складається з декількох етапів:

• підготовка фольгованого текстоліту;
• свердління отворів під деталі;
• нанесення доріжок;
• травлення.

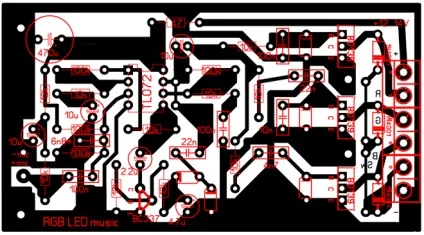

Приклад макетного зразка друкарської плати

Плата готова, комплектуючі закуплені. Тепер починається найвідповідальніший момент - розпаювання радіоелементів. Від того, як акуратно вони будуть встановлені і запаяні, буде залежати остаточний результат.

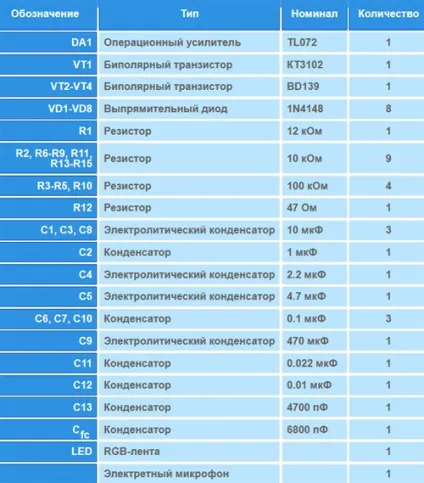

Перелік необхідних радіоелементів

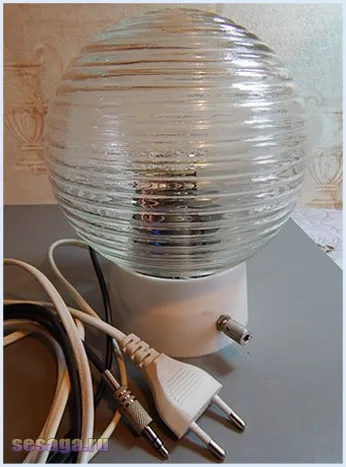

Збираємо нашу друковану плату знапаяними на ній компонентами ось в такий доступний плафон.

Цветомузикальная приставка, зібрана своїми руками

Короткий опис радіоелементів

Радіоелементи для електричної схеми цілком доступні, придбати їх в найближчому магазині електротоварів не складе труднощів.

Для цветомузикальний супроводу підійдуть дротові резистори потужністю 0,25-0,125 Вт. Величину опору завжди можна визначити по кольоровим смужках на корпусі, знаючи порядок їх нанесення. Підлаштування резистори бувають як вітчизняні, так і імпортні.

Конденсатори, що випускаються промисловістю, діляться на оксидні і електролітичні. Підібрати потрібні не складе труднощів, виконавши елементарні розрахунки. Деякі оксидні конденсатори можуть мати полярність, яку необхідно дотримуватися при монтажі.

Діодний міст можна взяти вже готовий, але якщо його немає, то випрямний міст нескладно зібрати, використовуючи діоди серії КД або 1N4007. Світлодіоди беруться звичайні, з різнобарвним світінням. Використання світлодіодний RGB-стрічок - перспективний напрямок в радіоелектроніці.

Можливість складання кольоромузичне приставки для автомобіля

Якщо вийшло порадувати світломузикою з світлодіодним стрічки, зробленої своїми руками, то подібну установку з вбудованою магнітолою можна виготовити для автомобіля. Її легко зібрати і швидко налаштувати. Пропонується розмістити приставку в пластиковому корпусі, який можна купити у відділі електрорадіотехніки. Установка надійно захищена від вологи і пилу. Її нескладно встановити за панеллю приладів автомобіля.

Також подібний корпус можна виготовити самостійно, використовуючи оргскло.

Підбираються пластини потрібних габаритів, в першій з деталей робляться два отвори (для харчування), зашкуріваются всі деталі. Збираємо все за допомогою термопистолета.

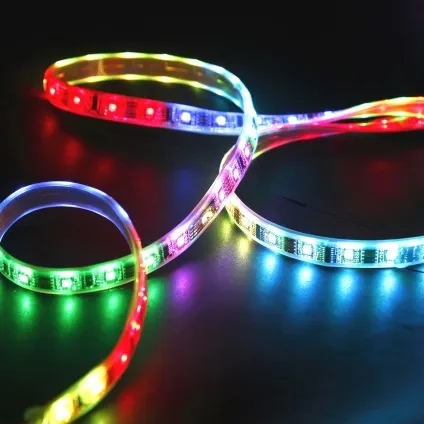

Відмінний світловий ефект досягається, якщо використовувати різнокольорову (RGB) стрічку.

Відома приказка «не боги горщики обпалюють» залишається актуальною і в наші дні. Різноманітний асортимент електронних компонентів дає народним умільцям широкий простір для фантазії. Світломузика на світлодіодах, зроблена своїми руками, - це один із проявів безмежної творчості.
