Світлодіодний світло своїми руками »чи« не відстаємо від модних тенденцій »

Давно я поглядав на різні яскраві світлодіоди, але як то проблем будинку з освітленням не було, всюди стоять ЛДС на 36 / 18Вт. Але знадобилося замінити освітлення в тамбурі, тому що там в світильнику загудів дросель. І тому почав підбирати світлодіод і драйвер до нього. Знайшов на ібее, світлодіодний модуль 10Ватт теплого світла і драйвер до нього (10W Warm White High Power LED Panel w High Power LED Driver), замовив, отримав, зібрав - працює.

А тепер подробиці.

Каюсь, в процесі я як то забув про фотографії, тому немає фото процесу, є тільки фото підсумкового результату. А він ось такий:

Ну і в деталях:

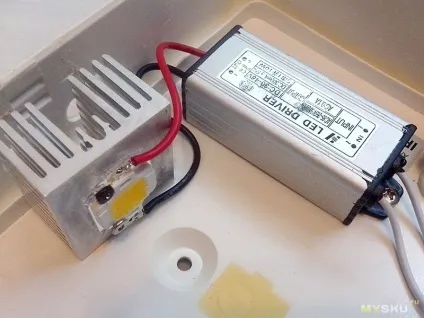

Радіатор за габаритами не вліз в світильник, тому був використаний радіатор чіпсета від якоїсь мертвої материнки (чого тільки не знайдеться в купі мотлоху у сисадміна :))

Радіатор і драйвер прикручені на короткі саморізи, і під радітори зроблені пара отворів для конвекції

також зроблені отвори вгорі бічних граней для виходу нагрітого повітря


Ну ось, зібрали, підключили, пора влаштувати тестдрайв?

Працює!

Через пару годин тест-драйву зняв кришку і доторкнувся до радіатора, палець відчував тепло, але тримати палець можна без будь-яких проблем, так що за перегрів можна не переживати. ТАК і звідки йому взятися, якщо TDP того чіпсета був дещо вищим, ніж 10Вт цього світлодіода. Хоча і розташування радіатора не оптимальне.

Коли я його доробив і перевірив, було вже 4ре години ночі, так що вибачте, вимірів споживання не буде. А вранці я його вже повісив туди, де він і передбачався, в тамбур. Вже тиждень працює (іноді безперервно по кілька годин, коли забувають вимкнути), проблем не виявлено.

Загальна освітленість тамбура злегка впала, раніше стояла лампа 18ть Ватт без Світлорозсіювачі, а світлодіод «по табличці» дає менше світла, та ще й Світлорозсіювачі.

НА сторінці лота є табличка, згідно з якою 10Вт теплого світла світлодіод споживаючи 350мА повинен видавати 800-900 люмен.

Це трохи менше, ніж 1000-1300 люмен від 18Вт G13 ЛДС (такі по 4ре штуки стоять в «офісних» стельових світильниках), але для тамбура - досить.

Про продавця sure-display неодноразово згадувалося на цьому сайті, і ті згадки, що я бачив, були позитивні.

Ах, так, я поки не настільки крутий, що б купувати тапки з камерою, а Nikon D80 діставати було лінь. Тому фотографував на те, що є: Prestigio MultiPhone 4040 Duo. )

P.S. Дякую за увагу, Сподіваюся огляд сподобався і виявився корисним. А якщо так, то не забуваємо натискати «Огляд сподобався» або «Палець вгору». Це стимулює писати більше цікавих оглядів.
